| 品牌:鸿蝶阀门 | 型号:HD741X | 材质:球墨铸铁 |
| 连接形式:法兰 | 加工定制:否 | 种类:DDCV双瓣式 |
| 结构形式:蝶式 | 公称通径:DN100mm | 适用介质:水 |
| 形态:蝶式 | 压力环境:常压 | 标准:国标 |
| 流动方向:单向 | 驱动方式:气动 | 工作温度:常温 |
| 类型(通道位置):二通式 | 规格:dn200 |

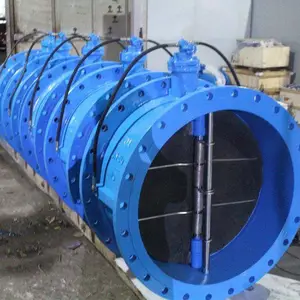

HD741X液控止回阀适用于介质为水的泵出口管路上,作为闭路并和止回阀,用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤,以保护管路系统。质量可靠、性能优越价格合理、售后***交货快捷、
产品用途
本蝶阀适用于介质为水的泵出口管路上,用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤,以保护管路系统,其功能事以一阀代两阀(传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀)
产品特点

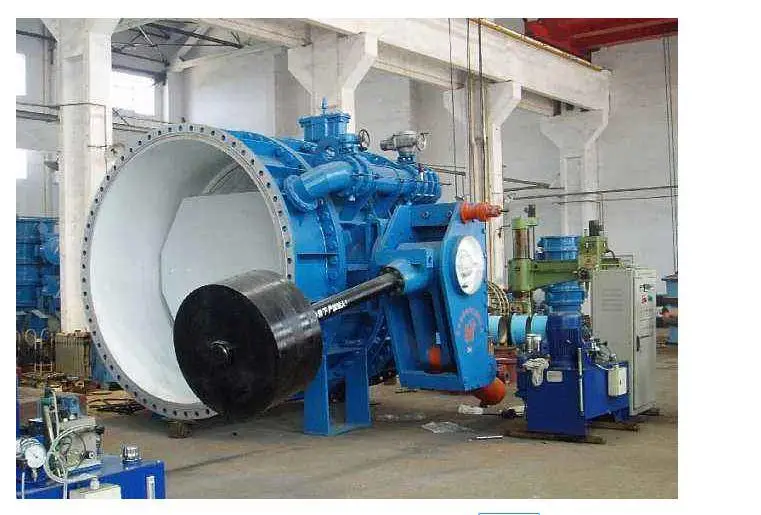

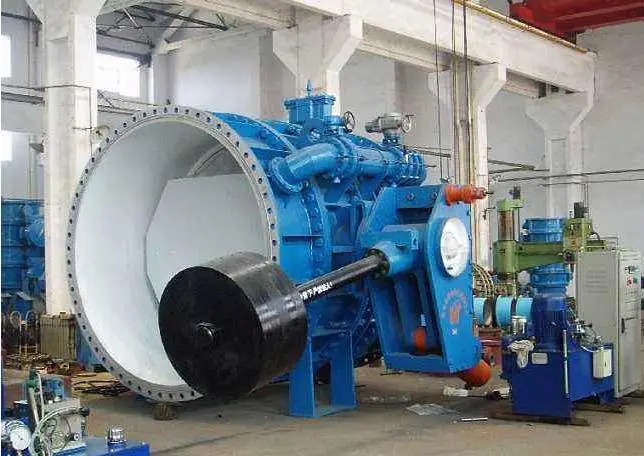

HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式,以蓄能器取化了重锤部分,减小了能量损耗,传动机构得到简化,占具空间笑,与 一般型蝶阀相近。安装方便 ,即课左、右卧式安装,也可以立式安装。
该阀装在泵后,可代替闸阀(蝶阀)和止回阀两台阀门。且流阻系数小,大口径蝶阀流阻系数只比闸阀略高。因此,该类阀门为节能产品。
HD7Q41X型阀关闭时,可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度,从而达到消除或减小水锤,保护系统作用。
如所有行程开关都采用电感式接近开关,移除液压站,防护等级可达IP67。
主要技术参数
| 公称通经(mm) | 1400-2400 | 1200-2400 | 500-2400 | 500-2400 | 500-1600 | |
| 公称压力(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | |
| 试验压力 | 强度试验 | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 适用介质 | 水 | |||||
| 适用温度(℃) | ≤80℃ | |||||
| 介质流速 | 3m/s | |||||
主要零部件材料
| 零件名称 | 材料 |
| 阀体、蝶板 | 灰铸铁、球墨铸铁、碳素钢 |
| 阀轴 | 不锈钢 |
| 密封圈 | 不锈钢、NBR |
| 填料 | NBR |
执行标准
| 制造标准 | JB/TB527-97、GB/T 12238-89 |
| 法兰标准 | GB/T 17241。6-1998、GB2555-2556-81 |
| 结构长度标准 | GB12221-89 |
| 检验标准 | GB/T 13927-92 |
HD7Q41X-6/10/16全液控止回阀蝶阀主要外形连接尺寸
| DN | PN | D | D1 | B | L | A | B | H |
| 500 | 1.0 | 670 | 620 | 43 | 229 | 720 | 1650 | 1360 |
| 600 | 1.0 | 780 | 725 | 48 | 267 | 720 | 1730 | 1390 |
| 700 | 1.0 | 895 | 840 | 54 | 392 | 720 | 1800 | 1445 |
| 800 | 1.0 | 1015 | 950 | 58 | 318 | 720 | 1870 | 1485 |
| 900 | 1.0 | 1115 | 1050 | 61 | 330 | 720 | 2070 | 1865 |
| 1000 | 1.0 | 1230 | 1160 | 67 | 410 | 755 | 2165 | 1930 |
| 1200 | 1.0 | 1455 | 1380 | 65 | 470 | 905 | 2265 | 2030 |
| 1400 | 1.0 | 1675 | 1590 | 68 | 530 | 905 | 2665 | 2270 |
| 1200 | 0.6 | 1405 | 1340 | 65 | 470 | 755 | 2365 | 2025 |
| 1400 | 0.6 | 1630 | 1560 | 68 | 530 | 755 | 2665 | 2270 |
| 1600 | 0.6/0.25 | 1830 | 1760 | 68 | 600 | 905 | 2940 | 2380 |
| 1800 | 0.6/0.25 | 2045 | 1970 | 70 | 670 | 905 | 3325 | 2470 |
| 2000 | 0.25 | 2265 | 2180 | 54 | 760 | 905 | 3660 | 2370 |
| 2200 | 0.25 | 2475 | 2390 | 60 | 840 | 1123 | 4325 | 2940 |
| 2400 | 0.25 | 2685 | 2600 | 62 | 910 | 1123 | 4530 | 3000 |
产品外形尺寸图
