一.用途   昆仑海岸温湿度变送器壁挂式温度湿度露点一体化传感器485通讯JWST-10W1现货

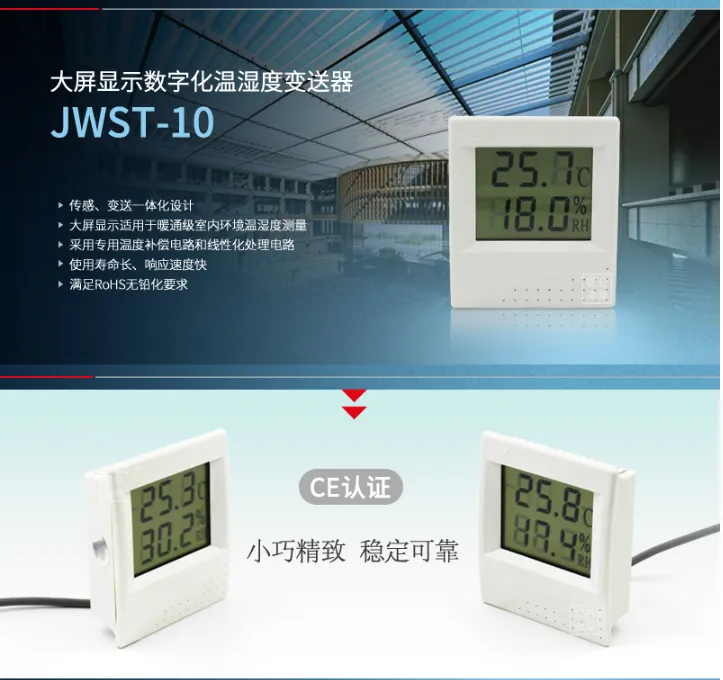

大屏显示温湿度变送器的传感器采用进口产品，探测范围宽，可对温湿度进行***测量，使用温度补偿电路，产品工作稳定可靠。

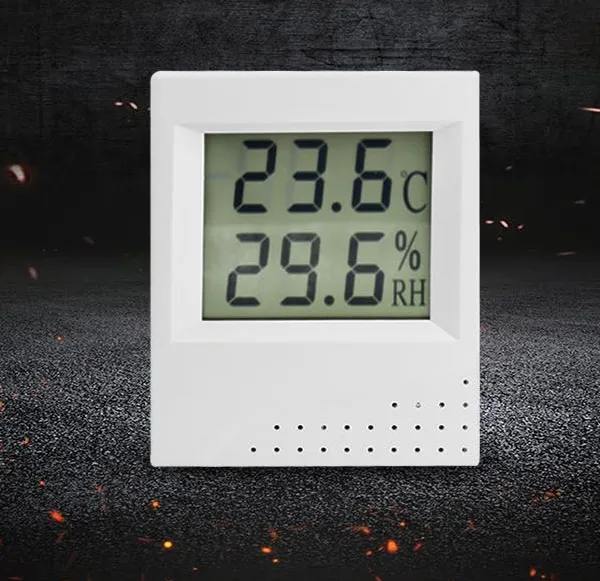

l 大液晶显示温湿度

l RS485或RS232通讯接口

l 4mA～20mA、0V～5V或0V～10V标准模拟输出

l 响应时间快

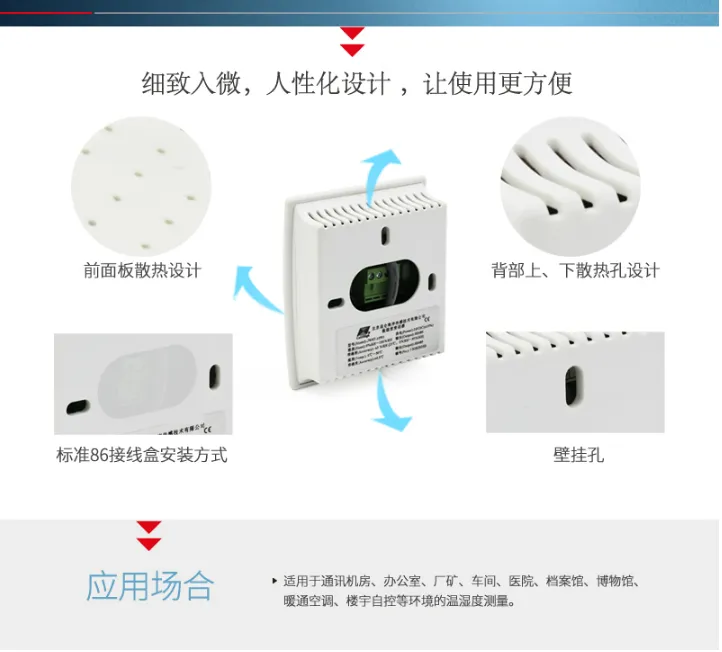

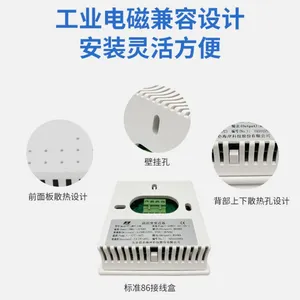

l 标准86接线盒安装方式

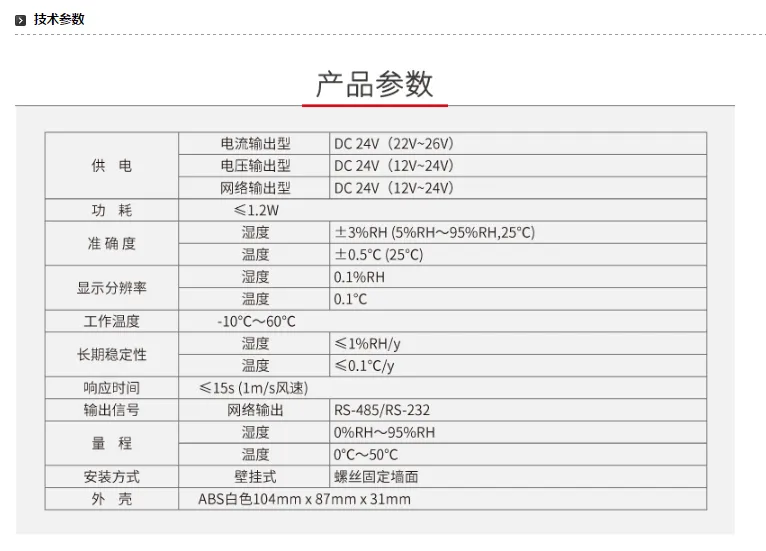

二.技术参数 昆仑海岸温湿度变送器壁挂式温度湿度露点一体化传感器485通讯JWST-10W1现货

供    电：电流输出型 DC 24V（22V～26V）

          电压输出型 DC 24V（12V～24V）

          网络输出型 DC 24V（12V～24V）

电流：电流输出型 50mA（DC 24V）

          电压输出型 20mA（DC 24V）

          网络输出型 40mA（DC 24V）

量    程：湿度: 0％RH～100％RH  □

温度:-10℃～60℃

准 确 度：湿度±3％RH　(5％RH～95％RH,25℃)

          温度±0.5℃（25℃）

工作温度：-10℃～60℃

长期稳定性：湿度:≤1%RH/y

      温度:≤0.1℃/y

响应时间：≤15s（1m/s风速）

输出信号：电流输出型：三线制4mA～20mA

 □

    电压输出型：0V～5V 或 0V～10V

 □

          网络输出型：RS485  □RS232

负载能力：电流输出型：≤500Ω

          电压输出型：输出阻抗≤250Ω

安装方式：壁挂安装、固定墙面

外    壳：ABS白色104mm×87mm×31mm

产品重量：≤ 100g

三.外形、接线

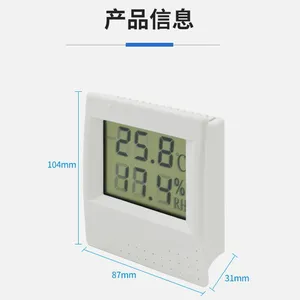

外形尺寸：104mm×87mm×31mm

接线说明：（任何错误接线均有可能对变送器造成不可逆损坏）

24V：电源+（DC 24V）       GND: 电源- (GND)

T: 温度模拟输出

H：湿度模拟输出

RS485接口接线

A+: RS485信号线的A+端

B-：RS485信号线的B-端

RS232接口接线（与RS232的DB9接口连接示意）

注:通讯协议详见附录和产品的配套光盘,并提供通讯测试软件

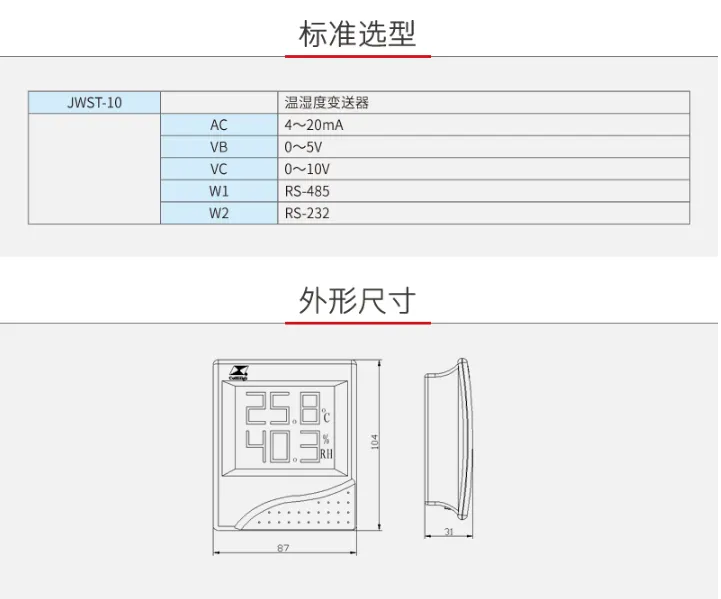

注：电流型：JWST-10AC；电压型：JWST-10VB/VC； 网络型：JWST-10W1/W2

四.安装

安装步骤：

1、按下变送器后盖下面的开盖键打开变送器；

2、变送器后盖有三个安装孔，用膨胀螺钉或螺钉将其固定于墙面。也可以在装载墙面预埋的线盒之上；

3、用电缆线把变送器连接到采集设备。

安装位置：

1、 变送器应尽量垂直放置，***安装墙面时，传感器在变送器的下方（变送器上的字体为正方向）；

2、 安装高度为人体坐高或主要要求测量的环境区域。

安装注意事项：

1、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。

2、安装在环境稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门。

3、尽量远离大功率干扰设备，以免造成测量的不准确,如变频器、电机等。

五.使用

1、 仔细检查，确保接线正确后，通过RS485转换模块（485输出）或者直接（232输出）连接PC机RS232串口，接通DC 24V或12V电源，可通过测试软件查看温湿度值；模拟输出时：接通DC 24V或12V电源，用万用表测量时就会输出对应的电流或电压值。（详见通讯附录）

2、如想拆卸变送器，必须先断开电源，然后进

     行拆卸。

3、此变送器为室内型，变送器内部避免有水进

     入，以免造成损坏。

六.注意事项

1、 使用前请认真阅读本说明书，确保接线正确。任何错误接线均有可能对变送器造成不可逆损坏。

2、 避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。

3、 防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。请勿进行冷、热冲击。

4、

七、保养    昆仑海岸温湿度变送器壁挂式温度湿度露点一体化传感器485通讯JWST-10W1现货

  1、变送器长时间使用会产生偏移，为***测量准确度，每年校准1一次。

八、运输、存储

  1、变送器尽量避免震动，轻拿轻放。

  2、长时间存储条件：10℃～40℃；20％RH～50％RH。

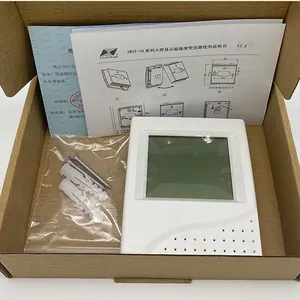

九、开箱检查

  1、打开包装后，检查变送器是否完好。

  2、变送器1支，说明书1份，合格证1张。

十、故障分析与排除

  1、网络输出，如变送器通讯不上，请检查接线是否正确，是否牢固；通讯测试软件是否设置正确（串口，波特率，数据位，停止位校验方式，采集周期，流量控制   出厂默认为：com1，9600，8，1，n，1000，无）。

  2、如不是上述原因，请与厂家联系。
