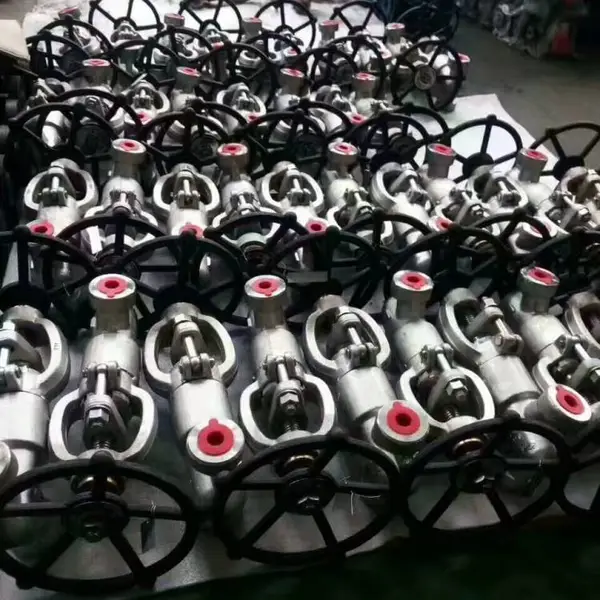

Z11Y-150/300LB 美标锻钢内螺纹丝扣闸阀 Z11H 锻压内螺纹F316L闸阀价格

品牌：上海渤工	型号：Z11Y-150/300LB	连接形式：螺纹
主体材料：不锈钢（F316L）	公称通径：10-50mm	3C阀门类别：工业
订货号：045650	货号：127530	适用介质：水、油品、蒸汽等。
密封形式：硬密封型	标准：美标	外形：大型
流动方向：单向	驱动方式：手动	零部件及配件：配件
用途：截止	压力环境：高压	工作温度：高温
类型(通道位置)：直通式	规格：DN10-DN50	是否跨境货源：否

展开

Z11Y-150/300LB 美标锻钢内螺纹丝扣闸阀 Z11H 锻压内螺纹F316L闸阀

产品名称	锻钢内螺纹丝扣闸阀	品牌	上海渤工	加工定制	是
型号	Z11H、Z11Y、Z11W	材质	A105、F11、F304、F316、F316L	连接形式	螺纹
规格	DN10-50	公称通径	DN10-DN50（mm）	适用介质	水、蒸汽、油品等
压力环境	高压	工作温度	高温	标准	国标、美标
流动方向	单向	驱动方式	手动	零部件及配件	配件
用途	截止	类型(通道位置)	直通式	是否跨境货源	否
3C阀门类别	工业	包装	木箱、布袋

『锻钢闸阀』专业生产厂家，由本厂自主研发生产的【锻钢闸阀】质量可靠、价格合理、售后服务完善。『锻钢闸阀』适用于各种轻重工业及楼宇管道。【锻钢闸阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	锻钢内螺纹丝扣闸阀
产品型号	Z11H、Z11Y、Z11W
公称通径	DN10-50
压力范围	1.0MPa-16.0MPa
阀体材质	A105、F11、F304、F316、F316L

锻钢内螺纹丝扣闸阀详细介绍:

内螺纹与承插焊闸阀有三种阀盖设计，一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，***种

是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。

锻钢内螺纹丝扣闸阀优点

1、流体阻力小。

2、开闭所需外力较小。

3、介质的流向不受限制。

4、全开时，密封面受工作介质的冲蚀比截止阀小。

5、体形比较简单，铸造工艺性较好。

锻钢内螺纹丝扣闸阀的结构设计和规范：

内螺纹与承插焊闸阀制造按API 602,BS5352,ANSI B16.34.
试验与验收按API 598,标识按照MSS SP-25.

锻钢内螺纹丝扣闸阀结构型式如下：

1.全通径或缩径；
2.明杆带支架；
3.两端自动调心的填料压套；
4.用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖，或自密封阀盖
5.本体倒密封；
6.承插焊接ANSI/ASME B16.11;
7.螺纹端（NPT端）按ANSI/ASME B1.20.1。

锻钢内螺纹丝扣闸阀材料表：

序号 NO.	名称		美标碳钢 CS to ASTM	美标合金钢 AS to ASTM	美标不锈钢钢 SS to ASTM
序号 NO.	Part Name		Type A 105	Type F22	Type F304（L）	Type F316（L）
1	阀体	Body	A105	A182 F22	A182 F304（L）	A182 F316（L）
2	阀座	Seat Ring	A276 420	A276 304	A276 F304（L）	A276 F316（L）
3	闸板	Wedge	A276 430&410	A182 F304	A182 F304（L）	A182 F316（L）
4	阀杆	Stem	A182 F6	A182 F304	A182 F304（L）	A182 F316（L）
5	垫片	Gasket	Corrugated SS+graphite		SS+PTFE
6	阀盖	Bonnet	A105	A182 F22	A182 F304（L）	A182 F316（L）
7	螺栓	Bonnet Bolt	A193 B7	A193 B16	A193 B8	A193 B8M
8	销	Pin	A276 420		A276 F304
9	填料压套	Gland	A276 410		A182 F304（L）	A182 F316（L）
10	活节螺丝	Gland Eyebolt	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料压盖	Gland Flange	A105	A182 F11	A182 F304（L）	A182 F316（L）
12	螺母	Gland Nut	A194 2H	A 194 4	A194 8	A194 8M
13	阀杆螺母	Stem Nut	A276 420/Cu-Alloy（铜合金）
14	手轮锁紧螺母	H.W.Lock Nut	A 194 2H	A194 4	A 194 8	A194 8M
15	铭牌	Nameplate	SS
16	手轮	Handwheel	A197
17	衬垫	Bearing Gasket	A473 431
18	填料	Stem Packing	Flexible Graphite		PTFE
适用介质　Suitable Medium			（水、油、气等）W.O.G.etc		（酸类）HNO3,CH3OOH etc
适用温度　Suitable Temperature			-29℃～425℃	-29℃～550℃	-29℃～180℃

注：可按要求采用其他材料　　　　Note:Other materials are available upon request.
CS=碳钢 AS=合金钢 SS=不锈钢　　CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;

内螺纹与承插焊闸阀尺寸和重量表　Dimensions（mm）and Weights（Kg）

通径		缩径RB	3/8	1/2	3/4	1	1　1/4	1　1/2	2
NPS		全径FB		3/8	1/2	3/4	1	1　1/4	1　1/2	2
L		150～800Lb	79	79	92	111	120	120	140	178
		900Lb	79	92	111	120	120	140	178	210
		1500Lb	111	111	111	114	120	140	162	210
H（OPEN）		150～800Lb	158	158	169	197	236	246	283	330
H（OPEN）		900～1500Lb	169	197	197	236	246	283	330	354
W		150～800Lb	100	100	100	125	160	160	180	200
W		900～1500Lb	100	125	125	160	160	180	200	240
Weights	Bolted	150～800Lb	2.1	2.0	2.3	4.3	5.9	6.9	11.1	15.2
	Bolted	900～1500Lb	2.5	4.3	4.2	6.6	8.8	12.5	17.2	23.5
	Welded	150～800Lb	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2
	Welded	900～1500Lb	2.4	4.2	4.0	6.3	8.7	12.1	17.2	22
