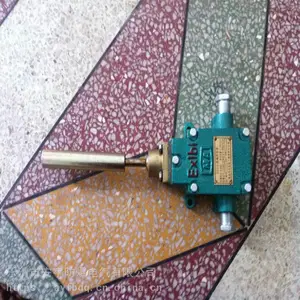

煤矿井下轨道道岔指示器 KXH127C-127V上面的位置传感器是怎么安装的？先在轨道上打个小孔，把位置传感器放进小孔里用螺丝固定住就可以啦，不需要用其他的支架再固定了。

 KXH127C矿用隔爆兼本安型岔位指示器，为矿用隔爆兼本质安全型，适用于煤矿井下有瓦斯及煤尘爆炸危险的轨道线路道岔,配接轨道传感器后,工作状态根据轨道道岔位置，发出语言提示和光显信号，作为道岔位置指示，警示行人或车辆避免事故发生。本产品主回路为隔爆电路，灯光显示和语言报警喇叭为本安回路

KXH127C 道岔位置指示器主要有三部分组成,主电路部分、语音电路部分和显示部分组成。信号输出分为语音信号和光显信号。岔位指示器的光信号由红绿双色发光二极管组成,排列成圆环和箭头形状。

结构特质：岔位指示器为隔爆兼本质安全型设计,由隔爆腔、本安腔、板、显示板、防水喇叭构成。隔爆腔与本安腔通过隔爆型组合接线端子连接,壳体两侧为两个进线装置,一个与隔爆腔相连,一个与本质安全腔相连。内腔为隔爆腔,内装有主电路板及接线端子。外腔为本安腔,装有防水喇叭、显示

KXH127C  矿用隔爆兼本安型岔位指示器厂家直销使用前请认真阅读使用说明书

1 概述

1.1 产品特点

KXH127C 矿用隔爆兼本安型岔位指示器（以下简称岔位指示器），为矿用隔爆兼本质安全型，适

用于煤矿井下有瓦斯及煤尘爆炸危险的轨道线路道岔,配接 KHJ10 接近开关后,工作状态根据轨道道

岔位置，发出语言提示和光显信号，作为道岔位置指示，警示行人或车辆避免事故发生。本产品主

回路为隔爆电路，灯光显示和语言报警喇叭为本安回路。

1.2 防爆型式、防爆标志防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]IMb

1.3 本产品执行标准

1.5 基本参数

1) 额定电压：AC127V；0.1A

1) 电压适应能力：75%—110%

3) 熔断器容量：AC250V；0.1A

4）KXH127C  矿用隔爆兼本安型岔位指示器厂家直销本安参数 a. Uo: DC 16.2V，Io: 200mA，Co: 0.1μF, Lo: 0.1mH

b. 指示灯：开路电压DC17.2V，短路电流: 160mA。喇叭：开路电压AC5.5V，短路电流910 mA。5）本产品通过电缆线与交流 127V 动力线相连接，电缆采用 3×1.5mm? 矿用电缆，电缆连接长

度为 5m,分布电容≤0.1uF/km，分布电感≤1mH/km。6）信号响度: 报警声级强度应不小于 85dB(A)。

7) 光信号: 光信号强度在黑暗中20m处清晰可见。

1.6 使用条件岔位指示器在下列条件下应能正常工作：

a)海拔高度不超过 2000m(80～110)Kpa；b)环境温度：0℃～＋40℃；

- 1 -

c)平均相对湿度：不大于 95%（＋25℃）；d)煤矿井下有甲烷、煤尘爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的场合；e)无***振动和冲击的环境。

2 外形尺寸及重量

外形尺寸：400mm×215mm×277mm

重量：15.5kg

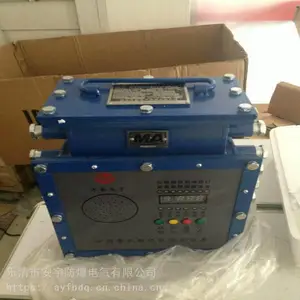

3 KXH127C  矿用隔爆兼本安型岔位指示器厂家直销结构特征

岔位指示器为隔爆兼本质安全型设计，由隔爆腔、本安腔、板、显示板、防水喇叭构成。隔爆腔与本安腔通过隔爆型组合接线端子连接，壳体两侧为两个进线装置，一个与隔爆腔相连，一个与本质安全腔相连。内腔为隔爆腔，内装有主电路板及接线端子。外腔为本安腔，装有防水喇叭、显示板。

4 工作原理

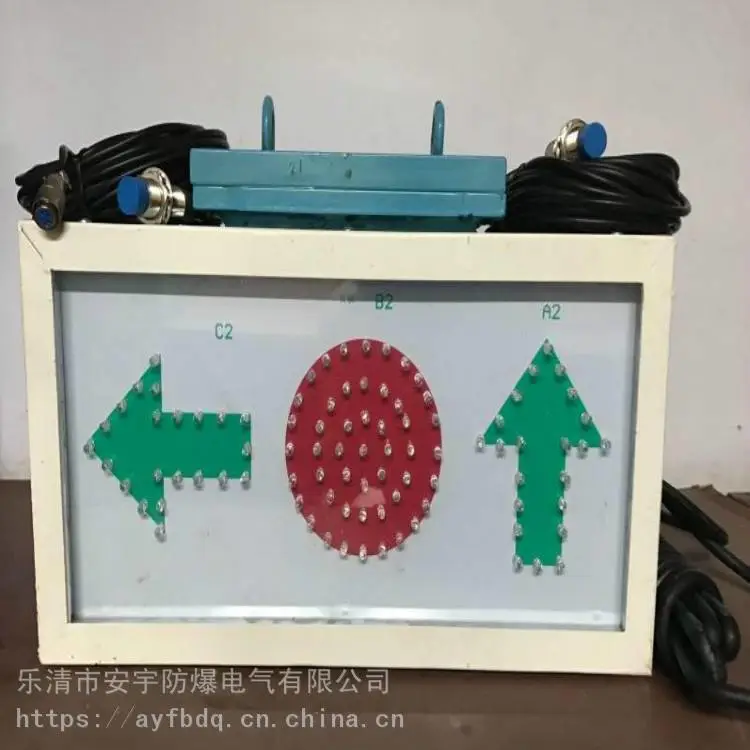

岔位指示器主要有三部分组成，主电路部分、语音电路部分和显示部分组成。信号输出分为语音信号和光显信号。岔位指示器的光信号由红绿双色发光二极管组成，排列成圆环和箭头形状。

本质安全采用双重过流过压保护。

岔位指示器额定工作电压为 AC127V，经 0.1A 熔断器、变压器降压整流后给主电路板提供各部

分工作电压，信号输入为外接传感器配接后，当道岔位置到达左侧与传感器 1 接触时，继电器 J2 吸

合，直行指示符号↑（绿灯）亮；当道岔位置到达右侧与传感器 2 接触时，继电器 J1 吸合，支行指

示符号→（绿灯）亮；左右均未到位，故障指示符号○（红灯）亮，同时语音芯片工作，发出“道

岔不到位，请停车检查”的语音警示，提醒工作人员检查处理
