| 品牌：GHBF | 型号：QJ-1 | 连接形式：螺纹 |
| 材质：不锈钢 | 公称通径：10mm | 3C阀门类别：工业 |
| 适用介质：氨气 | 压力环境：常压 | 工作温度：常温 |
| 标准：国标 | 外形：微型 | 流动方向：单向 |
| 驱动方式：手动 | 零部件及配件：阀体 | 形态：角式 |
| 类型(通道位置)：直通式 | 规格：DN10 |

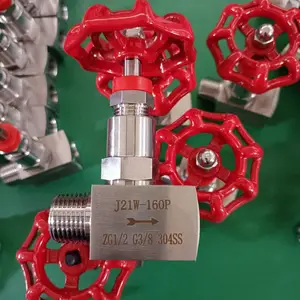

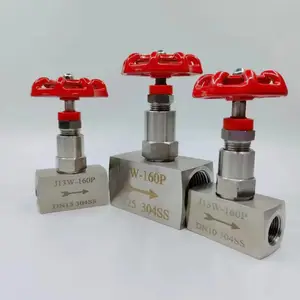

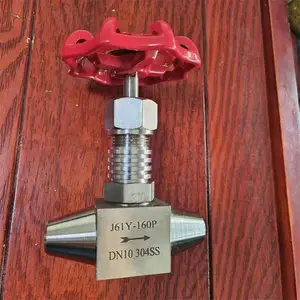

北海市阀门销售 QJ-1 DN10 内螺纹不锈钢气动管路截止阀 QJ-1 碳钢气动管路针型截止阀
应用规范
1、设计制造：GB/T 12224-1989；JB/ T 7747-1995
2、连接形式：卡套式 内螺纹连接
3、结构特征：热锻压阀体 锥面密封；浮动阀瓣
4、阀门检验和试验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
性能规范
单位：MPa
试验项目 | 压力值 |
公称压力 | 6.4 |
壳体试验 | 9.6 |
密封试验 | 7.8 |
气压试验 | 3.8 |
适用温度 | ≤180℃ |
适用介质 | 水、蒸气、油品等 |
主要零件材料
| 型 号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| QJ-1 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 柔性石墨 |
主要外形尺寸
| 规 格 | φ | L | H | Do | 重量(Kg) |
| DN6 | φ6 | 54 | 58 | 42 | 0.2 |
| DN8 | φ8 | 5 | 58 | 42 | 0.2 |
| DN10 | φ10 | 72 | 67 | 50 | 0.3 |
| DN12 | φ12 | 72 | 67 | 50 | 0.3 |
