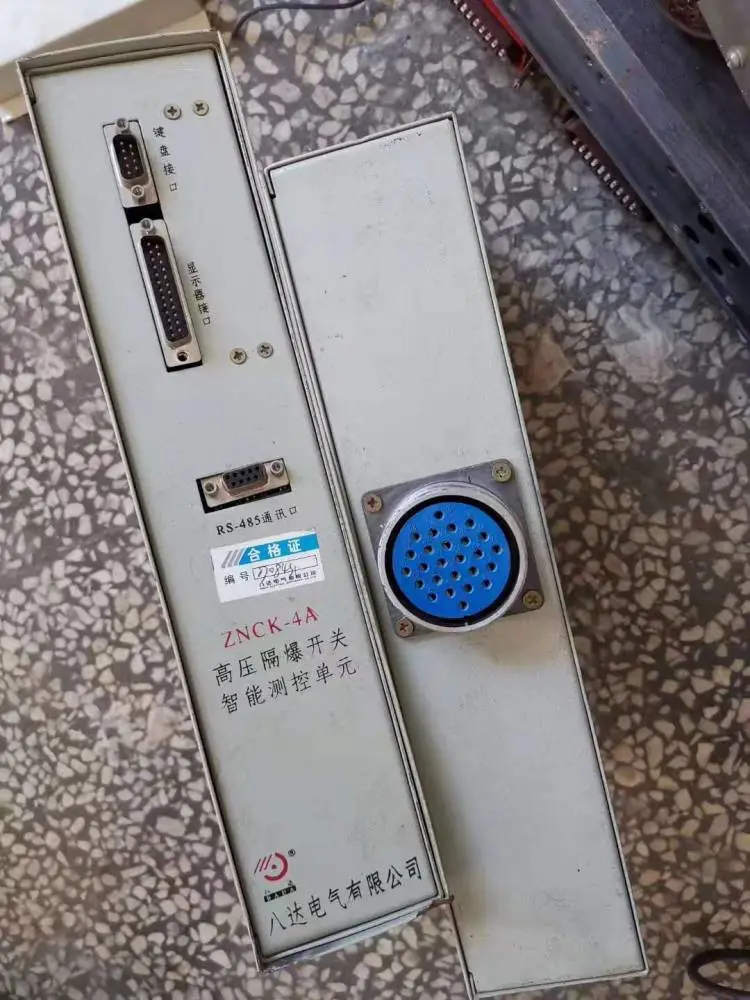

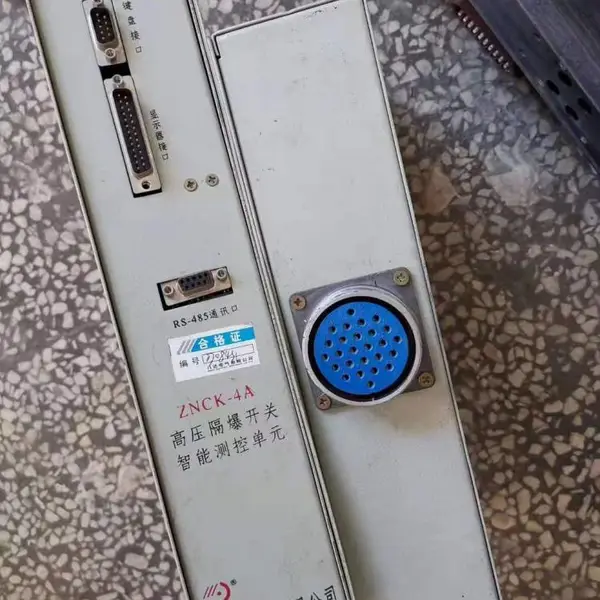

ZNCK-4A高压隔爆开关智能测控单元

保护装置具有下列 基本功能

1、对馈电开关负载侧出现的短路故障,进行定时限速断保护。

2、对馈电开关负载侧出现的持续过载，实施反时限保护并报警。

3、对馈电开关负载侧出现的断续过载，进行能量释放和积累运算，实施反时 限保护。过载时报警。

4 、 漏 电 闭 锁 保 护 ： 对 馈 电 开 关 负 载 侧 负 载 绝 缘 电 阻 低 于 100K Ω +20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）时均能可靠地实现漏电闭锁功能。

5、漏电保护：保护器打在总开关的位置时，如果主线路发生漏电现象或者是分支线路漏电时间过长，总开关会在设定时间内跳闸。漏电保护动作值分别为：50KΩ(针对 3300V) 、 20KΩ(针对 1140V) 、 11KΩ(针对 660V) 和 3.5KΩ(针对 380V) 。

6、选择性漏电保护：保护器打在分开关的位置时的如果本支路发生漏电现象，

    则本支路开关会跳闸，而其他支路开关和总开关均不会跳闸。选择性漏电

    保护动作值：5 KΩ～20KΩ(针对 1140V)、5 KΩ～13KΩ(针对 660V)和 3  KΩ～7KΩ(针对 380V)。
