用于空气，水或腐蚀性流体的测量，±2.5% 精度，任意位置安装

  HF 系列管线流量监视器成本低，这个***设计应用了浮动尖锐边缘孔板和变截面流量测量原理，在刻度中心以上1/3 的范围内精度达到了±2.5%。这一***设计***了***测量粘滞度高达500 SSU的流体。所的内部零件都封装在一个密封金属管形套中，免去了维护的麻烦。流体推动弹簧做线性移动，尖锐边缘孔板和环形磁铁安装在锥形轴旁，环形磁铁带动流量管外清晰可见的随动磁铁移动，随动磁铁由透明的Lexan 管进行保护，随动磁铁上的指示环在直读式刻度上指示流量。此外，还有一个橡胶缓冲器用以缓冲防撞。

HF 系列管线流量监视器的设计是单方向的，建议与至少74 微米的过滤系统或200 网筛共同使用，有些情况下还需要磁性过滤。这些流量计不需要进、出口管路系统，而且可以水平，垂直或倒立安装。

应用

HF 流量监视器可用于设定流量，流体发动机和气缸的速度，检查泵的高压性能，还可用于压力泄放阀的设置，农业浇灌，建筑或工业机械，动力工具及设备等。可用铝型号监视空气流量；用黄铜或不锈钢型号监视石化过程。

技术指标

介质：兼容气体或液体

材质：主体；铝，黄铜或304 不锈钢；密封：丁纳橡胶-N 或Viton；磁体：覆有PTFE 的Alnico；其它内部零件：304 不锈钢

大粘滞度：500 SSU

温度范围：HFA，HFL,HFB 和HFS 型号： 240F（116C）；HFH 型号： 400F（204C）

压力范围： HFA型号：600 psig（41 bar）；HFL,HFB 和HFH型号：3500 psig（240 bar）；HFS型号：1000 psig（70 bar）用于空气和气体，6000 psig（413 bar）用于液体.

精度：4% FS（全量程）；在高于中心点上测量范围的1/3 内为2.5%

重复性：1%（全量程）

发货重量：1/4 - 1/2? FNPT内螺纹型号：2 lb（0.9 kg）；3/4 - 1?FNPT内螺纹型号：3.5 lb（1.59 kg）；1- 1/2? FNPT内螺纹型号：11 lb（5 kg）；2? FNPT内螺纹型号：13.5 lb（6.12 kg）

HFL-2-05流量计现货供应

铝质主体（用于空气或其它非腐蚀性气体）：

黄铜主体（对水基液体，无蒸汽）：

材质：黄铜，PTFE覆层的Alnico?，304 不锈钢和丁纳橡胶-N ）

HFL-2-05流量计现货供应

 用于气体或液体，可任意方向安装
 用途：用于气体、水或腐蚀性流体
 精度：±2.5%
 温度：HFA、HFB、HFS：116°C；HFH：204°C
 压力：HFA：41bar；HFB、HFH：240bar；HFS：413bar
 重复性：±1%
 粘性：500SSU
 湿元件：铝、铜或不锈钢体；丁纳橡胶或Viton密封；磁体：特富龙镀Alnico；其他元件：304SS

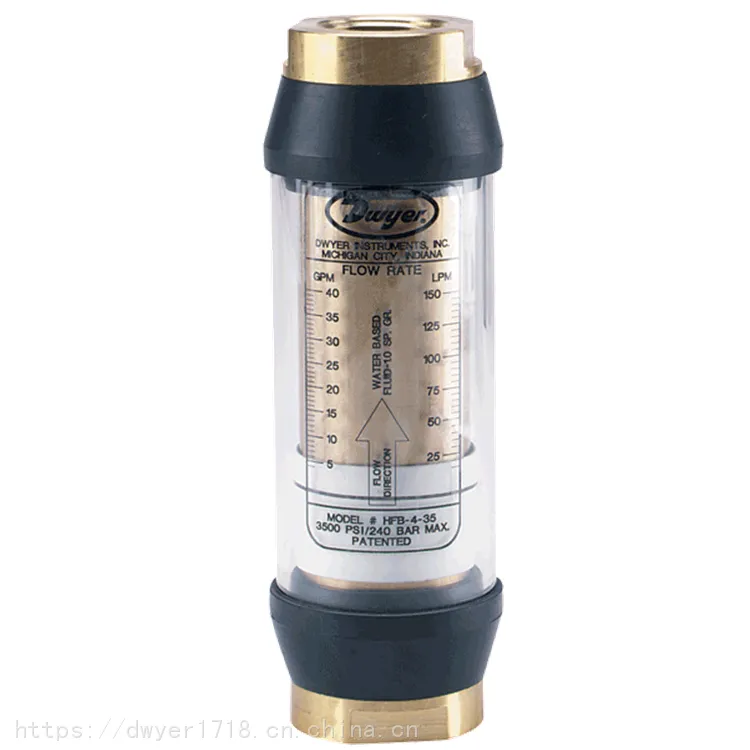

DWYER HF系列在线精密流量计


选型表:
 非腐蚀性气体介质型号
 型号 连接尺寸 范围- scfm Air 接液部件
  HFA-0-12 1/8" Female NPT 2-12 Aluminum, Teflon? Coated Alnico?, 304 SS and Buna-N
  HFA-1-12 1/4" Female NPT 2-12 Aluminum, Teflon? Coated Alnico?, 304 SS and Buna-N
  HFA-1-22 1/4" Female NPT 2-22 Aluminum, Teflon? Coated Alnico?, 304 SS and Buna-N

 水基液体介质型号
 型号 连接尺寸 范围- Water GPM (l/min) 接液部件
  HFB-0-01 1/8" Female NPT 0.5-1 (.19-3.8) Brass, Teflon? Coated Alnico?, 304 SS and Buna-N
  HFB-0-02 1/8" Female NPT .2-2 (.75-7.5) Brass, Teflon? Coated Alnico?, 304 SS and Buna-N
  HFB-2-05 1/2" Female NPT 0.5-5.0 (1-19) Brass, Teflon? Coated Alnico?, 304 SS and Buna-N
  HFB-3-15 3/4" Female NPT 2-15 (7.5-55) Brass, Teflon? Coated Alnico?, 304 SS and Buna-N
  HFB-3-20 3/4" Female NPT 2-20 (7.5-75) Brass, Teflon? Coated Alnico?, 304 SS and Buna-N
  HFB-4-35 1" Female NPT 5-35 (19-130) Brass, Teflon? Coated Alnico?, 304 SS and Buna-N
  HFB-5-50 1-1/2" Female NPT 5-50 (19-189) Brass, Teflon? Coated Alnico?, 304 SS and Buna-N
 　 　 　 　
 高压力液体介质型号
 型号 连接尺寸 范围- Water GPM (l/min) 接液部件
  HFS-0-01 1/8" Female NPT .05-1 (.19-3.8) 304 SS, Viton? and Teflon?
  HFS-2-02 1/2" Female NPT 0.2-2.0 (0.75-7.5) 304 SS, Viton? and Teflon?
  HFS-2-10 1/2" Female NPT 0.5-10 (1.9-38) 304 SS, Viton? and Teflon?

 水基液体介质型号--高温型(204℃)
 型号 连接尺寸 范围- Water GPM (l/min) 接液部件
  HFH-2-05 1/2" Female NPT 0.5-5.0 (1-19) Brass, Teflon? Coated Alnico?, 304 SS and Viton?
  HFH-2-10 1/2" Female NPT 1-10 (3.8-38) Brass, Teflon? Coated Alnico?, 304 SS and Viton?
  HFH-4-35 1/2" Female NPT 5-35 (19-130) Brass, Teflon? Coated Alnico?, 304 SS and Viton?

 Model Description
 HFL-4-25 In-line flow monitor, 1" female NPT, 2-25 GPM (7.5-95 LPM) oil.
 HFL-2-05 In-line flow monitor, 1/2" female NPT, 0.5-5 GPM (1-19 LPM) oil.

  DWYER HF系列在线精密流量计
