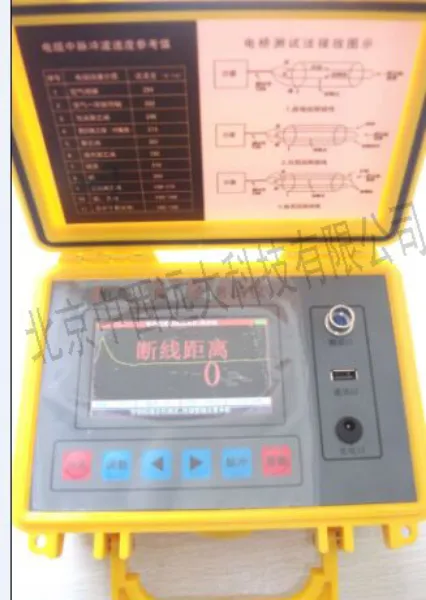

电缆故障综合测试仪采用ARM+FPGA+大点阵彩色液晶显示技术研制

成功的一代电缆测试产品。具有脉冲反射和智能电桥两种测试方

法，适用于测量铅皮电缆、全塑电缆、用户皮线的断线、混线、地气、

绝缘不良、接触不良等故障的位置。是缩 短故障查找时间、提高

工作效率、减轻线路维护人员劳动强度的得力工具。线路查修人员也

可以用其进行线路工程验收和检查电缆电气特性。



0.产品特点

0大屏幕彩色液晶显示（480*280 点阵）,人性化界面中文菜单设 计，只需六个键，即可完成全部测试操作。

0结合了脉冲反射测试法和智能电桥测试法，可以测试断线、混 线、绝缘不良等各种类型的故障

0保留有手动测试功能。

0采用中文菜单技术，易于掌握和使用。

0具有兆欧表和欧姆表功能，能够测试绝缘电阻和环路电阻。

0带有 USB 接口，可将测试数据存入 U 盘， 在计算机上分析处理。（选配）

0采用可充电锂电池，智能充电，无需值守。

0体积小，重量轻，便于携带。

l. 脉冲反射测试法:
大量程: 8km/16km/32km( 可选)
测试盲区: 0m
测试精度: 高1m
脉冲宽度: 40ns- 10u s 自动调节
阻抗平衡自动调节
增益调节: 自动和手动相结合
2. 智能电桥测试法:
能够测试绝缘不良电阻大值: 100M S2测试精度: 土1%X 电缆全长测试电缆大长度: 9999m充电时间约4 小时
充满后连续工作时间8 小时
体积: 220X 160X90 mm
重量: 1.3Kg
