ADW400环保监测模块

安科瑞 吴雯雯

一、概述

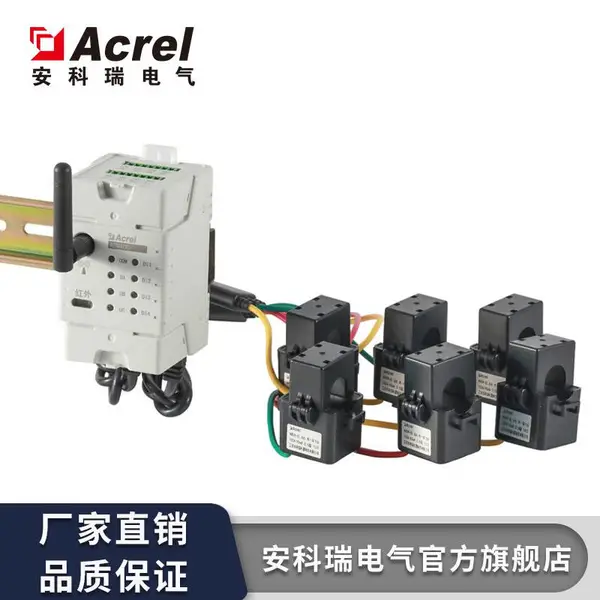

       ADW400 环保监测模块主要用于计量低压网络的三相有功电能，同时可选择四个回路的电流输入，具有RS485 通讯和470MHz 无线通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。

二、产品型号规格

2.1 ADW400主体模块命名规则

注：可选择外置吸盘天线，标配线长2米

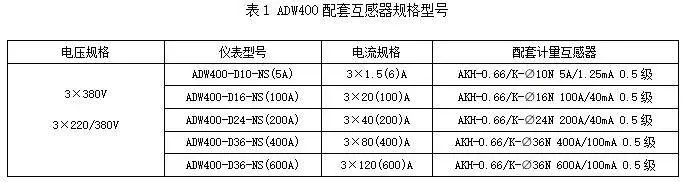

2.2 配套互感器命名规则

2.3规格型号

三、技术参数

3.1无线计量模块

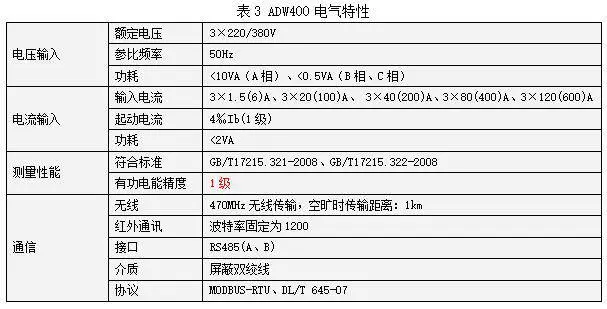

3.2 电气特性

3.3 环境条件

4 外形尺寸及安装说明(单位：mm)

4.1外形尺寸(单位：mm)

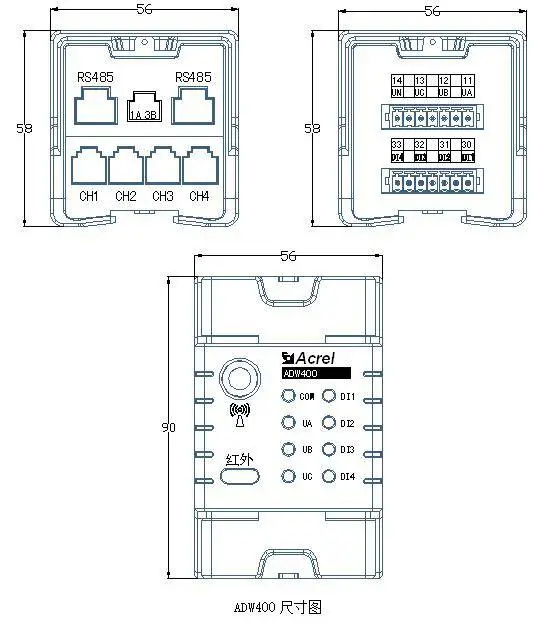

(1)ADW400 尺寸图

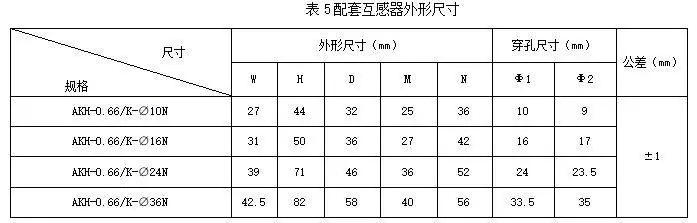

(2)配套互感器外形尺寸

注：CH1～4 每个回路的3 个互感器共用同一条线束，线长1m。

4.2 安装说明
ADW400 安装方式便利，可导轨式安装和垂直安装；CH1～4 同时可选择四个回路的电流输入;
