一、磁翻板液位计概述

        磁翻板液位计可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有***的可靠性和抗腐蚀性。

二、磁翻板液位计结构原理

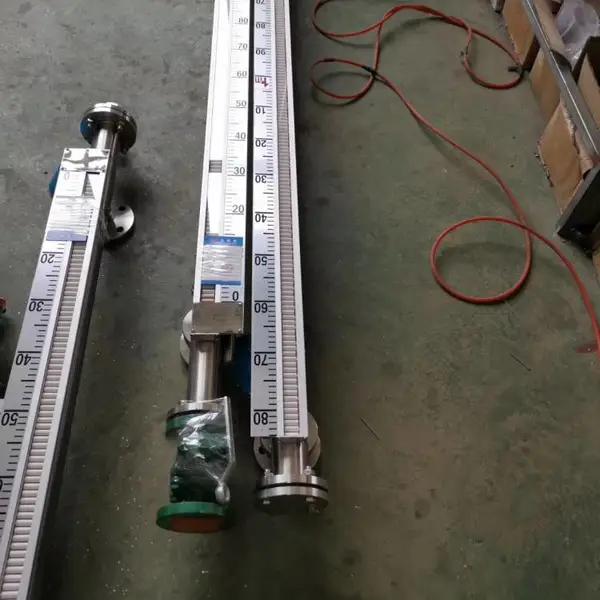

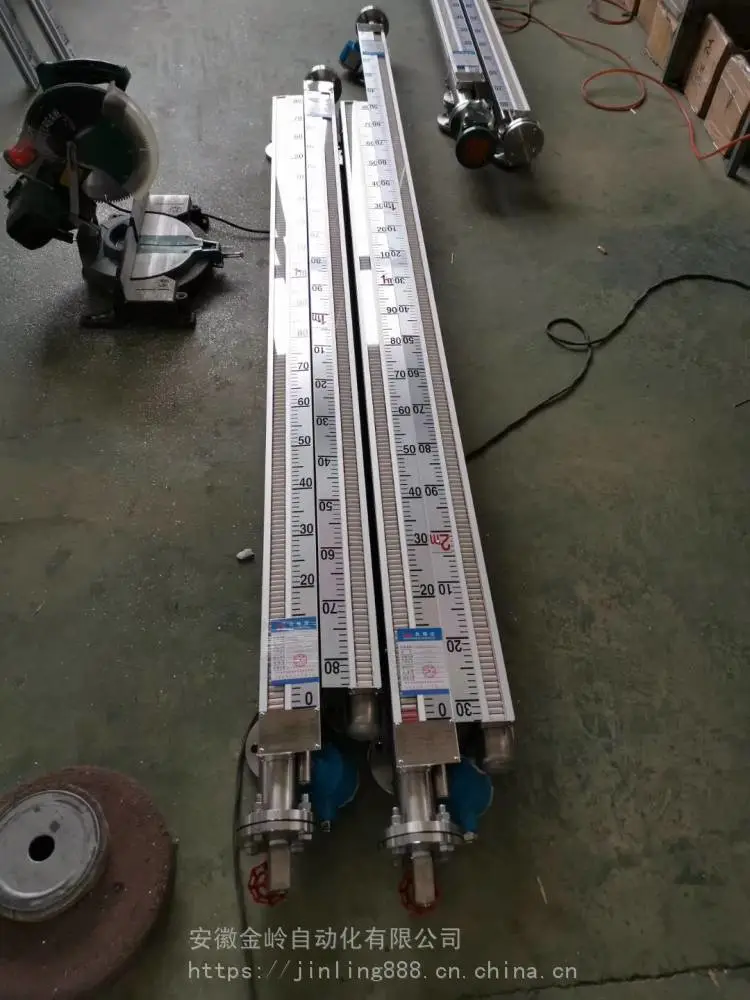

         磁翻板液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的***磁钢通过磁耦合传递到现场指示器驱动红、白翻柱翻转180度，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

三、磁翻板液位计特点

适合容器内液体介质的液位，界位的测量。除现场指示，还可配远传变速器、报警开关、控制开关，检测功能齐全。

指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。

测量范围大，不受贮槽高度限制。

指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。

结构简单，安全方便，维护费用低。

耐腐蚀、无需电源、防爆。

 四、磁翻板液位计参数

 1.主要技术参数测量范围：300~12500mm；

2.***度：指示±10mm；

3.测量原理：浮力原理、磁耦合传感技术测量介质：各种液体及腐蚀、易燃易爆液体介质4.输出形式：现场显示、报警、变送器输出；磁翻板液位计

5.工作压力：≤6.3Mpa；

6.介质温度：≤450℃；

7.介质密度：≥0.45g/cm3；磁翻板液位计

8.介质粘度：≤0.15pa·s；

9.防爆等级：Exd Ⅱ BT6.ExiacT6

10.防护等级：IP66； 磁翻板液位计

11.材质：各种牌号不锈钢、PVC等；

12.连接方式：法兰DN20、DN25（松套）

13.安装方式：侧装

  1、磁翻板液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作

2、 如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定

3、磁翻板液位计安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗

4、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻

5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色

6、打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。）

8、 应根据介质情况，不定期清洗主导管清除杂质；

9、对超过 长度（普通型>3米、防腐型>2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；

10、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；

11、当配有远传配套仪表时需做到如下几条：

（1）、应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）

（2）、远传配套仪表上感应面应面向和紧贴主导管

（3）、远传配套仪表零位应与液位计零位指示处在同一水平线上

（4）、远传配套仪表与显示仪表或工控机之间的连线 好单独穿保护管敷设或用屏蔽二芯电缆敷设

（5）、接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

UHZ—58系列磁浮子液位计，多用于检测各种塔、罐、槽、球形容器和锅炉等设备的液位，可以在高密封、防泄漏和高压、高温、腐蚀条件下进行液位测量，具有***的特点。它弥补了玻璃板(管)式液位计指示不清晰、易破碎等不足，不受高、低温度剧变的影响，不需多组液位计组合。全过程测量无盲区，显示醒目、读数直观、且测量范围大。现场指示部分由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管、板式液位计具有更高的可靠性、安全性、***性、实用性。侧装式磁翻柱液位计的最***特点是液体介质与指示器完全隔离、所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界面的上、下限液位报警、控制或联锁。该系列侧装式磁翻柱液位计适用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
