产品概述：
　　柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等特点，柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。

• 柱塞闸阀在阀门中柱塞与密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封从而耐磨 性高的***新型密封材料，所以密封可靠、经久耐用，从而提高阀门的使用寿命。
  柱塞闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等缺点，本柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。


• 性能规范:

• 阀体材料	适用温度	适用介质	压力范围
  铸钢	<250℃	水、蒸汽、油品	PN1.6～4.0MPa
  铸铁	<180℃	水、蒸汽、油品	PN1.6
  不锈钢	<200℃	硝酸、醋酸	通径范围
  含钼不锈钢	<200℃	氨、氢、尿素等	DN15～400mm

• 实验压力:

  实验项目	实验介质	实验压力
  压强实验	水	1.5PN
  高压密封实验	水	1.1PN
  低压气密封实验	气	0.5-0.7MPa

  主要结构尺寸

• UZ41SM-1.0 UZ41H-10C

• DN	L	D	D1	D2	b	Z-φd	H	D0	重量（公斤）
  40	165	145	110	85	18	4-18	155	250	12
  50	180	160	125	100	20		175	300	14
  65	195	180	145	120			195		22
  80	210	195	160	135	22		225	320	30
  100	230	215	180	155		8-18	250		41
  125	255	245	210	185	24		270	360	70
  150	280	280	240	210		8-23	290		90
  200	330	335	295	265	26		320	450	120
  250	380	390	350	320	28	12-23	405		220
  300	420	440	400	368			560	1000
  350	450	500	460	428	30	16-23	620

   UZ41SM-25C UZ41H-25C

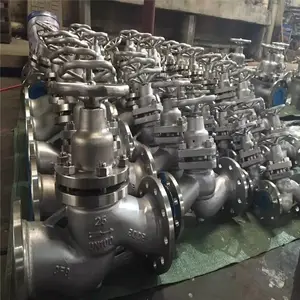

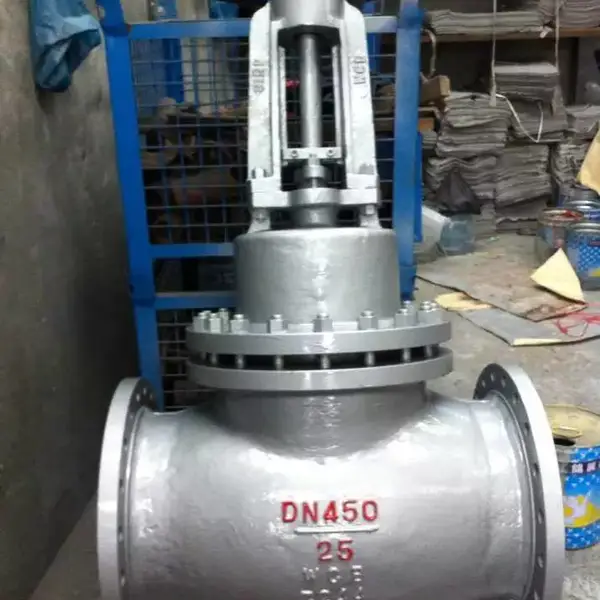

  图片展示
