一、分析小屋

站房的建设应符合环保部下发的《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及监测方法》HJ75-2017中第六项监测站房相关要求。

1. 站房位置：小屋具体位置根据现场情况而定,离测点越近越好，与排放口采样点距离小于50M（***远不超过70米）；

2. 监测站房尺寸：应设置独立的监测站房，站房高度应满足设备操作和维护的需求，放置单套分析系统柜站房外形尺寸为3m(L)×3m(W) ×3.0m(H )。（实地建设站房内部高度不小于2.8米）；

3. 站房基础条件：站房的基础荷载强度应≥2000Kg/m3，站房具备防漏、防尘、通风、消防、接地、避雷等基础条件，站房建在标高≥0米处；

4. 温湿度控制：站房内安装安装空调和采暖设备，并***环境温度：15~30℃，相对湿度≤60%，安装温湿度计，空调应具备来电自动重启功能，站房内应安装排风扇或其他通风设施；

5. 站房电源:常规电源-站房***电电压符合AC 220V±10%，频率50Hz；功率不小于8Kw。至少预留三孔插座5个，稳压电源1个，UPS电源1个，CEMS系统用电功率为2kw+50Lw（L为采样管线长度）。

6. 站房配置：分析小屋内应配备办公桌和文件柜，配置打印机，提供消防***灭火器。

7. 站房结构：站房结构可为砖混/钢混/彩钢房，彩钢房外墙彩板厚度≥0.6mm，内墙彩板厚度≥0.5mm；***强度；保温层不低于100mm，阻燃型；

8. 通讯：站房应具有满足CEMS系统数据传输要求的通讯条件；

9. 站房透光窗：站房设有透光窗，其尺寸不小于600mm×600mm；

10. 站房门禁系统：站房设置二级门禁系统并设有开启记录器，可查询开启时间、次数；

11. 站房的设置：监测用房的设置应考虑到不对企业正常生产条件和环境造成影响，监测站房外应有明显标识牌；

12. 分析小屋***固定的设备包括：

• 分析机柜及标准气钢瓶；

• 机柜可用膨胀螺栓直接固定在地面上或预埋槽钢或钢板固定，

• 标准气钢瓶固定采用钢瓶架固定，钢瓶架根据钢瓶实际数量现场制作。

  13）小屋开孔：

• 采样管进线孔。采样管线的进线孔开在机柜顶部的上方，即进线孔离地面高度大于2200mm。

• 电缆进线孔。可采用墙壁上开孔或电缆沟的方式。

• 桥架的开孔。安装在墙壁上方，挨近屋顶位置，距离侧面墙壁1米处。

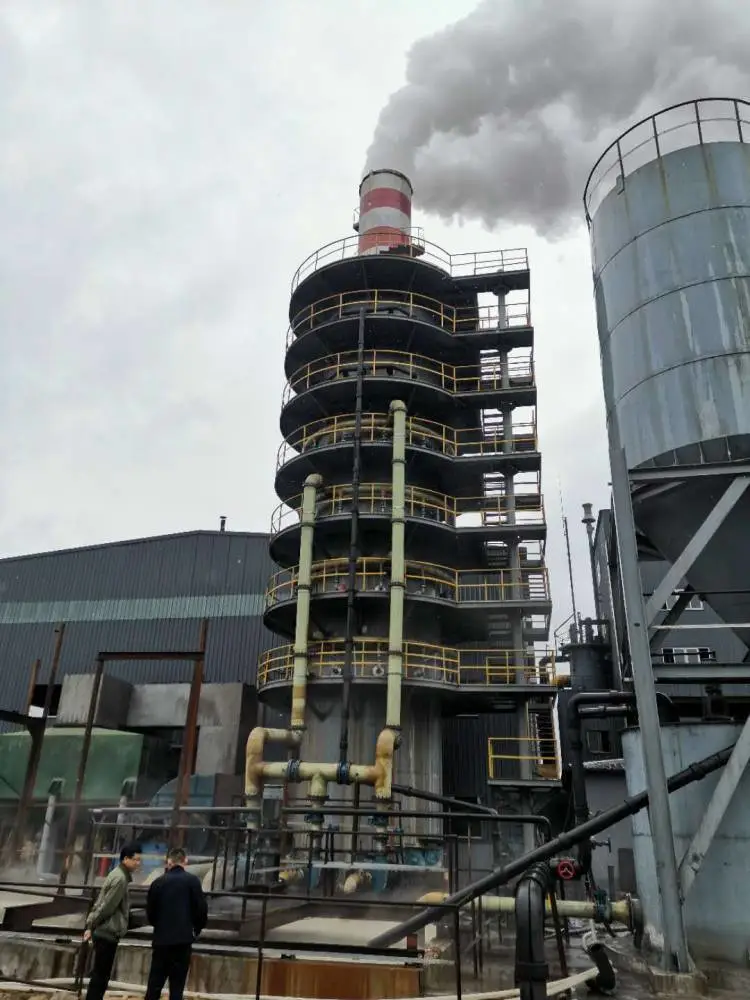

二、操作维护平台及爬梯

1. 采样或监测平台易于人员到达，有足够的空间，便于日常维护和比对监测。当采样平台设置在离地面高度≥2米的位置时，应有通往平台的Z 字梯/旋梯/升降梯；）当采样平台设置在离地面高度≥20米的位置时，应有通往平台的升降梯。

2. 为现场的CEMS仪器及性能验收时的操作及维护方便，必须搭建操作平台。操作平台的搭建原则是***人员安全，仪器操作及维护方便。依据HJ75-2017《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及监测方法》应满足以下要求：

3. 栏杆高度：≥1.2米

4. 平台宽度：≥2米；平台长度：≥2米

5. 平台的长度满足现场操作维护需要，需建环形平台

6. 平台高度：以距离开孔位置的距离0.6~1.1米为宜

7. 平台承重：300Kg/M3

8. 平台的搭建要充分考虑现场操作及维护的方便性

9. 水平地面到平台搭建“Z”字型或旋转型爬梯具体要求：梯宽大于0.9m，踏步高0.3m，护栏高大于1.2m。
