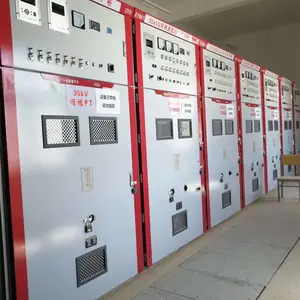

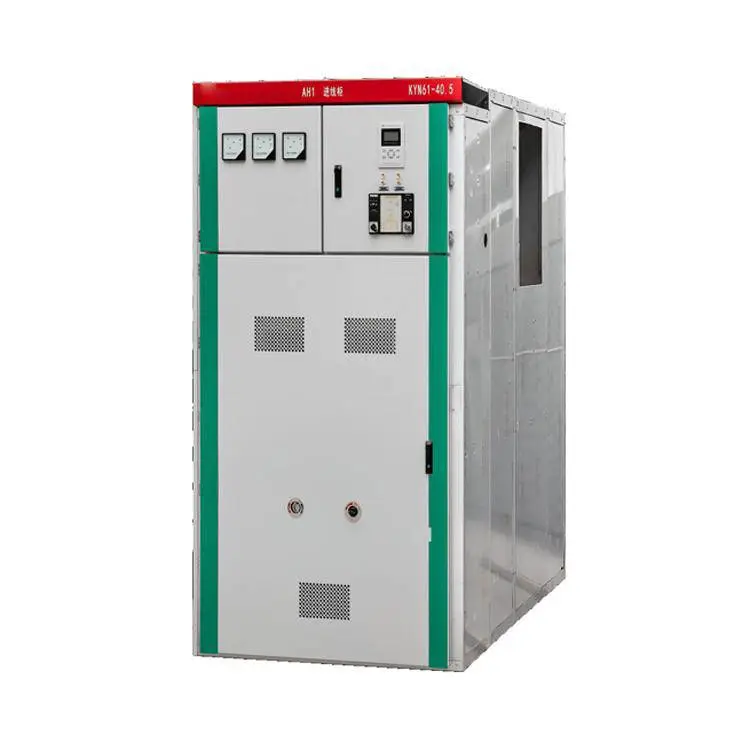

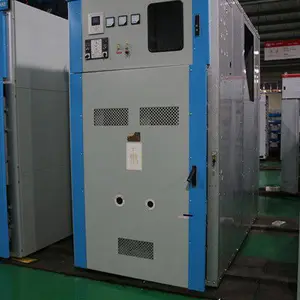

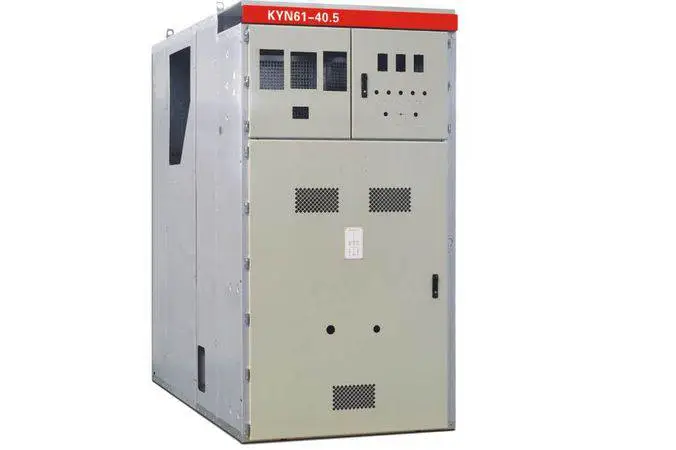

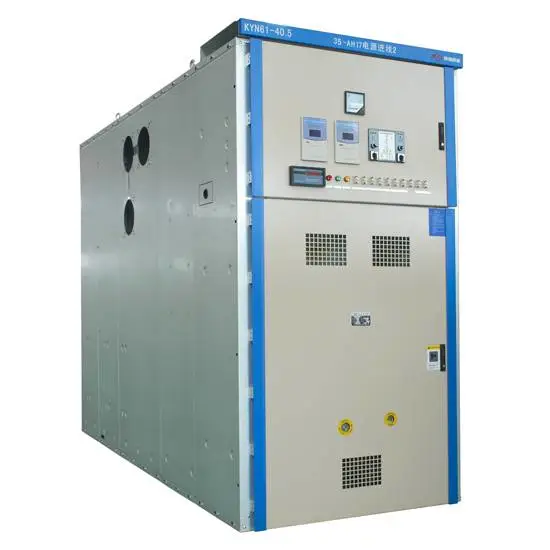

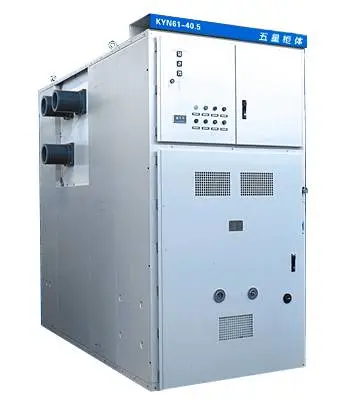

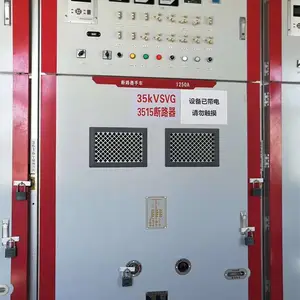

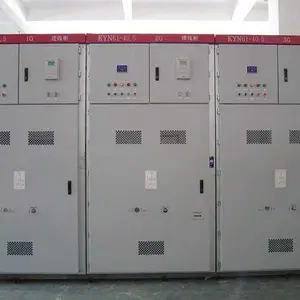

陕西南业供应移开式35KV高压开关柜KYN61-40.5高压配电柜

KYN61系列产品适用于40.5kV三相交流50Hz电力系统中，浙江申恒电力设备有限公司作为发电厂、变电所及工矿企业的配电室接受与分配电能之用；对电路具有控制、保护和监测等功能。除广泛用于一般电力系统外，还可以使用于频繁操作的场所。柜体结构采用组装式，断路器采用手车落地式结构；配用全新型复合绝缘真空断路器，具有互换性好，可靠稳定，更换简单的特点。

适用范围

1．周围空气温度上限：+40℃、下限：-10℃、日平均温度不超过35℃；

2．海拔高度不超过1000m；

3．相对环境湿度日平均不大于95%，月平均不大于90%；

4．地震烈度不超过8级；

5．水蒸气压力日平均值不超过2.2Kpa，月平均值不超过1.8kpa；

6.额定电压(KV) 40.5

7.工频耐受电压(KV) 95(1min)

8.冲击耐受电压(KV) 185

9.额定频率　50Hz

10.额定电流(A) 1250/1600/2000

11.额定热稳定电流(KA 4S) 25/31.5/40

12.额定动稳定电流(KA) 63/80

13.额定短路开断电流(KA) 25/31.5/40

14.额定短路关合电流(KA) 63/80

15.分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220

16.防护等级　IP3X

17.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所

结构特点

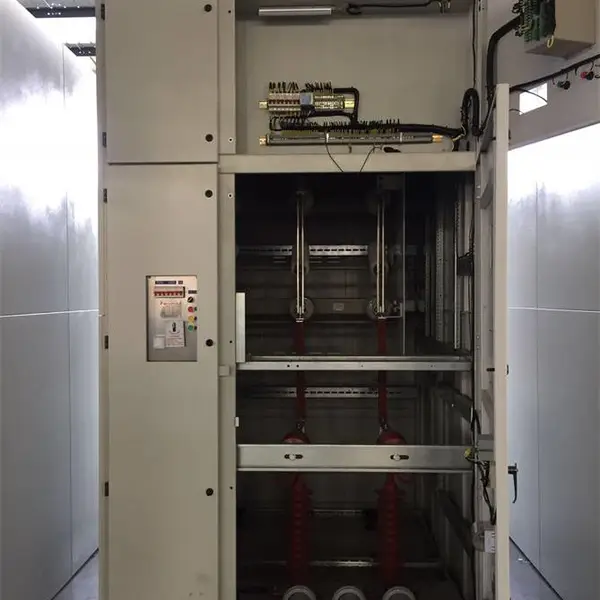

1.开关设备柜体结构采用组装式、断路器采用手车落地式结构。

2.配用全新型复合绝缘真空断路器、并且有良好的互换性。3.手车车架中装有丝杠螺母推进机构，可轻松移动手车，并防止误操作而损坏推进机构。

4.主开关、手车、开关柜门之间的联锁均采用强制机械闭锁方式，满足“五防”功能。

5.所有的操作均可在柜门关闭状态下进行。

6.电缆室空间充裕，可连接多根电缆。

7.快速接地开关用于接地和回路短路。

8.外壳防护等级IP3X，手车室门打开状态下，防护等级IP2X。

使用环境

a. 环境温度 ： 上限：+40℃ 下限：-10℃；

b. 海拔高度不超过1000m；

c. 空气相对湿度：日平均值不大于95%，月平均值不大于90%；

d. 地震烈度不超过8度

e. 不适用于有腐蚀性或可燃气体、水蒸汽等明显污染的场所。

注：在超过GB3906规定的正常的环境条件下使用时，由用户和制造厂协商。

、订货须知

1.产品的功能、型号、功率及数量

2.产品的电子元器件品牌要求

3.设计图纸及其他特殊要求

4.联系人、联系方式、联系地址
