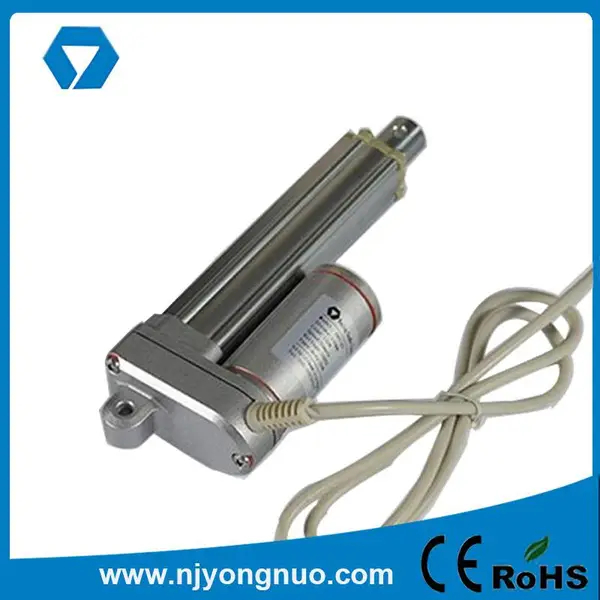

产品型号：YNT-03

技术参数：
1.永磁直流电机电压：12/24/36/48VDC
2.推／拉力：120KG／120KG
3.标准行程：S＝（50、100、150、600）mm，可按客户要求定做。
4.***安装距(内管完全收回来前后两孔中心距离)：L＝S(行程)＋105mm;内管完全伸出去前后两孔中心距离=2*S（行程）+105mm
5.空载速度：40mm／s
6.额定载荷速率：5mm／s（120KG）-40mm／s（10KG）
7.环境温度：-26℃～65℃
8.标准保护等级：IP54/IP65
9.内置行程开关
10.低噪音设计，噪音等级低于70dB
11.可配有线或者无线遥控器(另购)

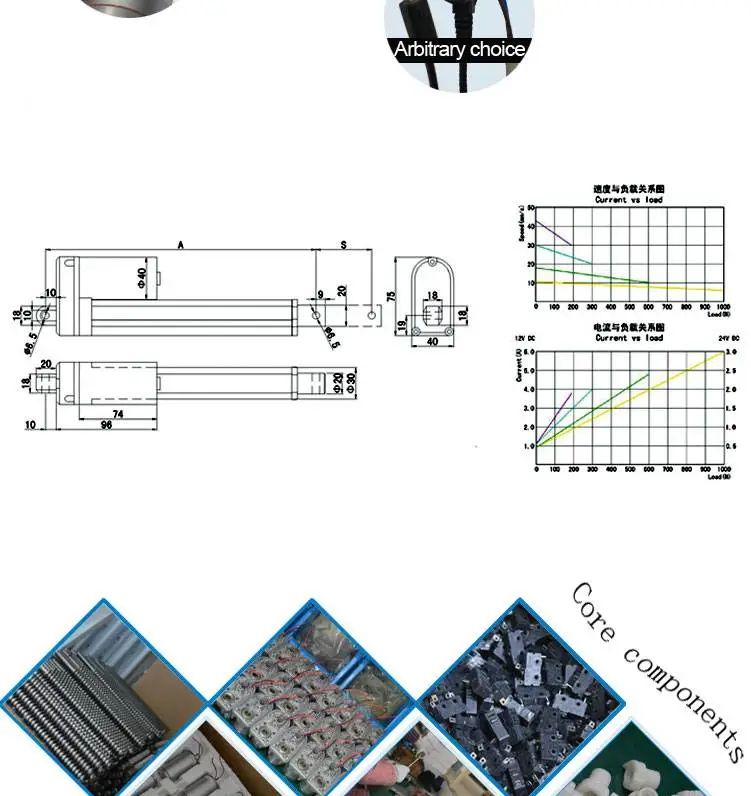

产品外形尺寸图，请参考

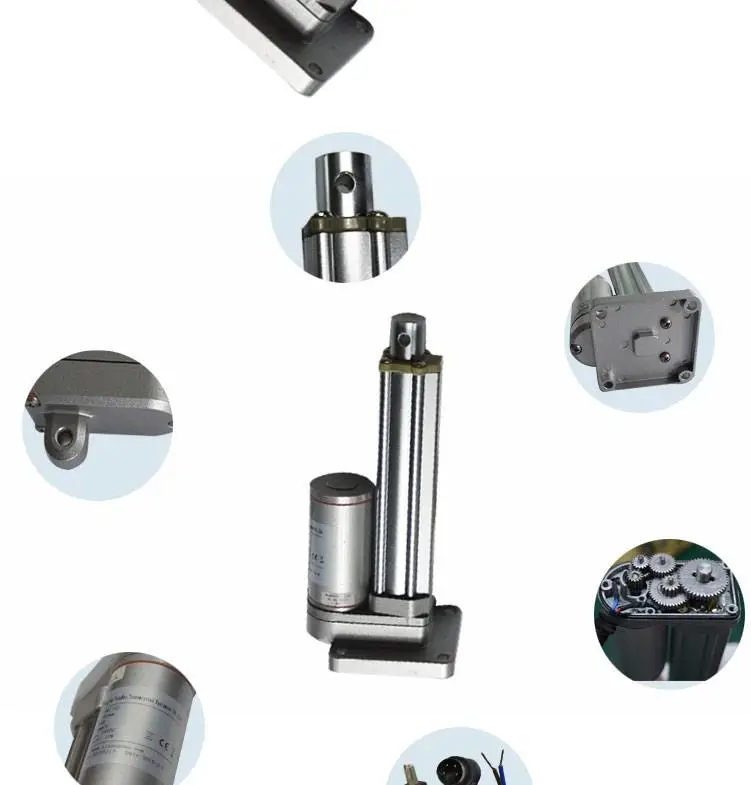

核心配件：直流驱动电机、丝杆、螺母、铝合金内外管、减速齿轮箱、微动开关。

应用领域：设计新颖精致、体积小、精度高、完全同步、自锁性能好、电机直接驱动，不需要管道的气源、油路，现已大量用于生产线、环卫扫地车、汽车电子油门、电动开窗器，汽车、***、舞台、纺织、污水处理等需要直线运行执行机构的场合。

电动推杆选型注意：

1.行程和安装距离：

首先,要确认电动推杆在您的设备上的需要推拉的距离;其次,要确认您的设备所能容纳电动推杆的***的尺寸。

2.确认负载和速度：

通过考虑电动推杆使用的具体情景，比较各个电动推杆的规格，来选择合适的推杆

3.决定电压或选择控制器：

选择电动推杆的具体工作电压，目前可选择12、24、36、48VDC， 该方式主要是客户自己提供设计的控制系统或PLC线路来控制推杆。如果没有可选择配套的电源适配器和控制器来控制电动推杆工作。

4.明确使用环境和使用频率：

确认使用率，应不大于20%，若太大，则会降低使用期限；并检查推杆在工作时是否有扭力或者冲击负荷，使用时请尽量避免此类负荷。

5.其他特殊要求：

如客户还有特殊的要求，也可以向我公司技术人员提出，比如特殊的安装接口方式等等，我们一定尽量满足客户的要求。

使用说明事项：

1．     本公司生产的电动推杆出力轴请依照安装说明固定在一直线导引机构上，若无固定在任何机构上，则有空转之可能。

2．     使用电动推杆时，不可造成机械干涉，以免发生电机或机械结构之故障。

3．     请依照电动推杆电机标定的电压规格输入直流电压，供应之直流电压能提供负荷之下的电流，即额定的电流。

4.    若客户自行提供电源供应器及控制器，请依照导线截面容许通过之电流值，于电源供应器出力侧或电动推杆电源线入力侧，加装过电流危险防止装置（如保险丝）及过电流检知装置，并利用此过电流信号控制电动推杆，使其停止运动及中断电源供应。

5.若客户自行提供电源供应器及控制器，请自行加装过负载检知装置，以确保电动推杆出力轴在极限位置或过负载操作下可切断电源，并加以适当控制及***。

6.除特殊订制之外，电动推杆额定运转率为20%，此运转率定义连续运转2分钟，休息8分钟，若客户使用超过额定运转率（10%），请加装过热检知及过热防止装置（如风扇），并利用此过热检知信号，控制电动推杆，依控制要求，使其停止运动或中断电源供应。

7.本公司生产的电动推杆常规都含有限位开关,若客户未选购限位开关，请自行于电动推杆出力轴之前后行程位置各加装限位开关，并使用能配合该限位开关作断电保护措施之控制器及电源供应器。以确保电动推杆出力轴在运动至行程极限位置时可切断电源。

8.电动推杆的电机为直流电机，当两条电机电源输入线互调，则电动推拉杆出力轴以相反之方向运动，停止时，请配合适当之控制器及电源供应器，再将两条电机电源输入线短路，以避免电源器短路发生危险。

9.在***位开关及控制器无过负载***之情形下，请勿运转至行程的极限，请勿施加给电动推杆超过规格标定的负荷。

10.     若电动推杆为非防水型，请遵守电动推杆的防水规范使用。
