1.
   概述

1.1产品特点：

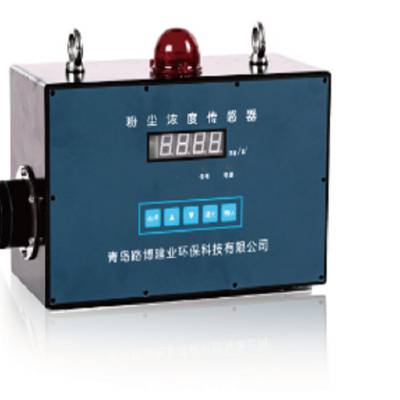

GCG1000光散射式数字粉尘监控器根据WS/T206-2001公共场所空气中可吸入颗粒物测定方法--光散射法设计，吸收消化测尘技术，采用红外激光器和进口光电倍增管，将进入暗室里的浮游粉尘在红外激光照射下，在粉尘性质一定的条件下粉尘的散射光强正比于粉尘质量浓度，将散射光强度转换成电信号，通过预置K值可直接计算出粉尘的质量浓度，供环境监测或其他测控系统使用。其特点是：测量快速准确、灵敏度高、***、负载能力强，光道受积尘污染影响小，通过预置K值可测量各类粉尘质量浓度，同时可设定粉尘浓度超标报警阀值，粉尘超标时自动声光报警，仪器满足JJG846-2105 粉尘浓度测量仪-计量检定规程要求，产品取得II类防爆和粉尘防爆证书。

1.2主要用途及使用范围：

GCG1000光散射式数字粉尘监控器主要用于各种粉尘作业场所和粉尘防爆场所的总粉尘和呼吸性粉尘的连续监测，以及公共场所等环境监测。

2.主要性能指标：

（1）测定原理：光散射原理；

（2）测定对象：作业场所粉尘检测、粉尘环境监测。

（3）测量误差：±10%；

（4）测量范围：0.1mg/m～1000 mg/m；

（5）重复性：＜5%

（6）显示方式：四位LED数码管；

（7）信号输出：(200～1000)Hz频率信号；(4～20)mA电流信号；

（8）工作电压：12V～24V（本安）

工作电流：≤250mA（12V）

(9)粉尘浓度报警点：可任意点设置，声光报警

（10）使用环境： 温度：0～40℃；

相对湿度：＜95%；

大气压：86 kPa～106kPa；

（11）尺寸： (220×145×110) mm

（12）重量： ≤ 2.0 kg

（13）防爆标志： 可燃性粉尘环境：ExibD21 IP65 T120℃

爆炸性环境：ExibII B T4 Gb

3.航空插头接线表
