| 品牌:永嘉孜博阀门 | 型号:J41W-10R DN65 | 连接形式:法兰 |
| 材质:不锈钢 | 公称通径:DN15-DN600mm | 3C阀门类别:工业 |
| 订货号:2020056 | 货号:2019956 | 适用介质:水 蒸汽 油品 |
| 压力环境:常压 | 工作温度:常温 | 标准:国标 |
| 外形:大型 | 流动方向:单向 | 驱动方式:手动 |
| 零部件及配件:阀体 | 形态:旋转式 | 类型(通道位置):直通式 |
| 规格:J41W-10R | 是否跨境货源:否 | 不锈钢截止阀:J41W-10R |
| 蒸汽截止阀:J41Y-10R |
产品介绍
国标铸钢截止阀 ,不锈钢截止阀适用于:公称压力1.6MPa-6.4MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。 执行标准| 设计与制造 | 结构长度 | 浩兰尺寸 | 压力一 温鹰 | 试验一检验 |
| GB12235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
| 公称压力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封试验 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
| 上密封试验 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
| 气密封试验 | 0.4-0.7 | |||||
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
RF凸面法兰 | 10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 |
15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | |
250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | |
300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |
截止阀的持点
1结构比闸阀简单,制造与维修都较方便。
2密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
3启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
4 启闭力矩大、启闭较费力,启闭时间校长。
5 流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
6 介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。

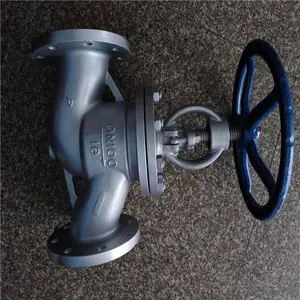

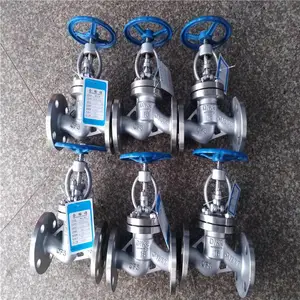

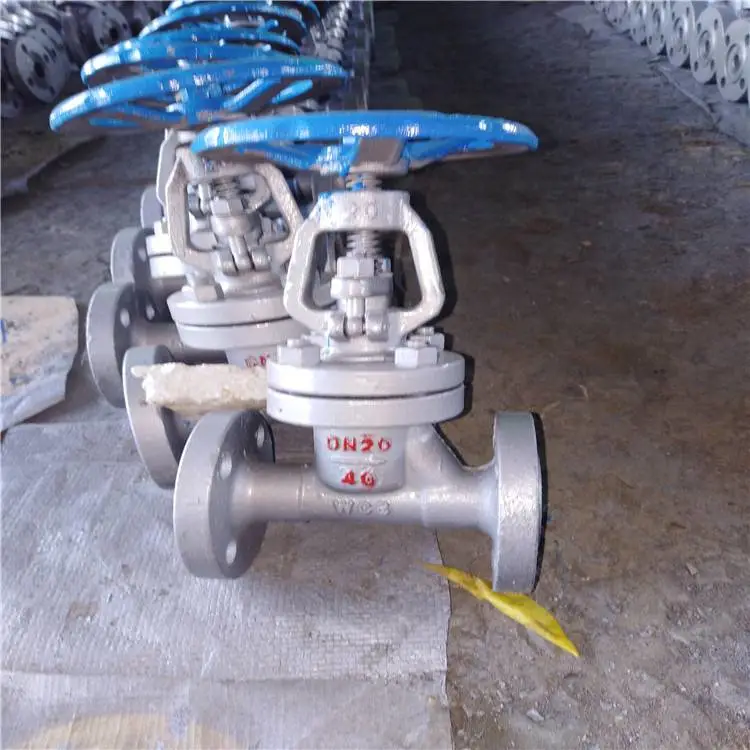

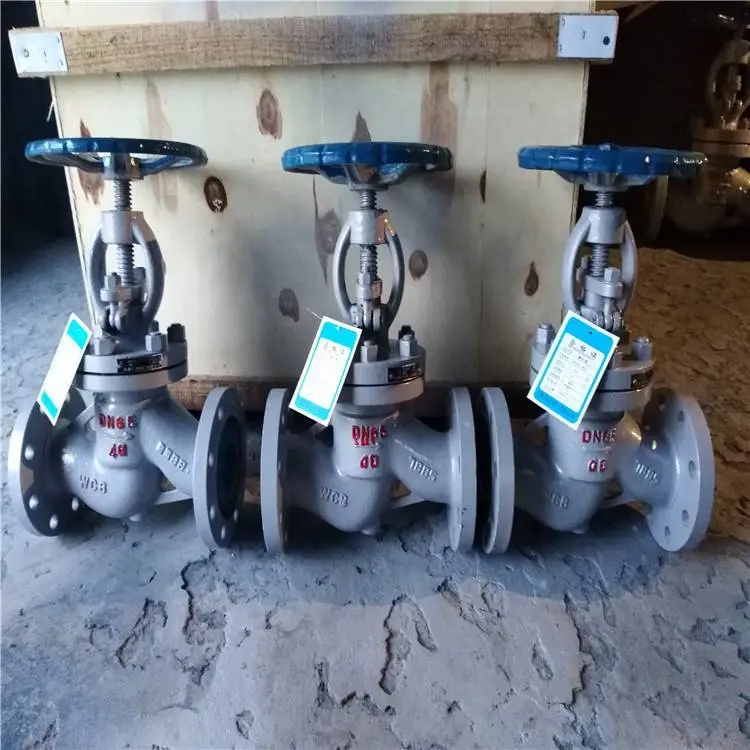

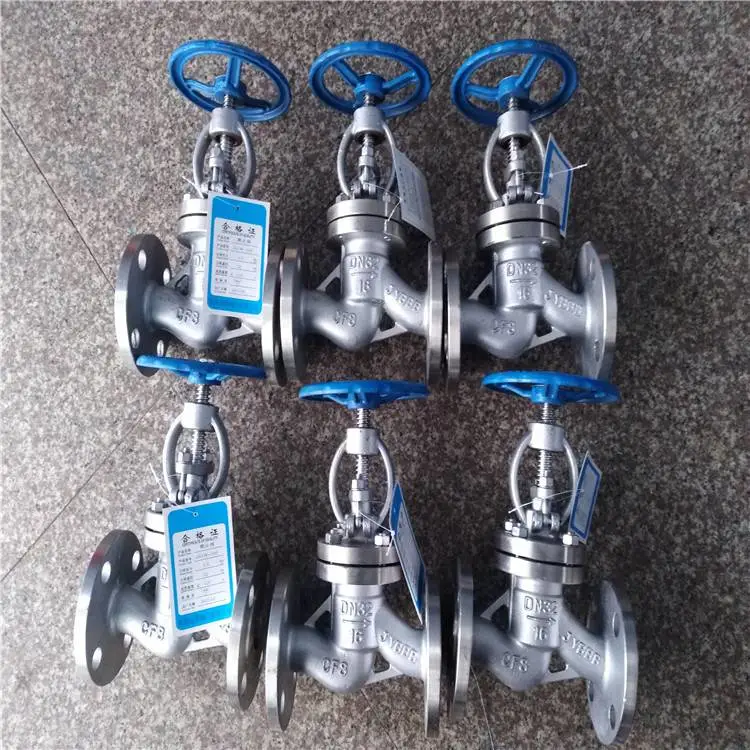

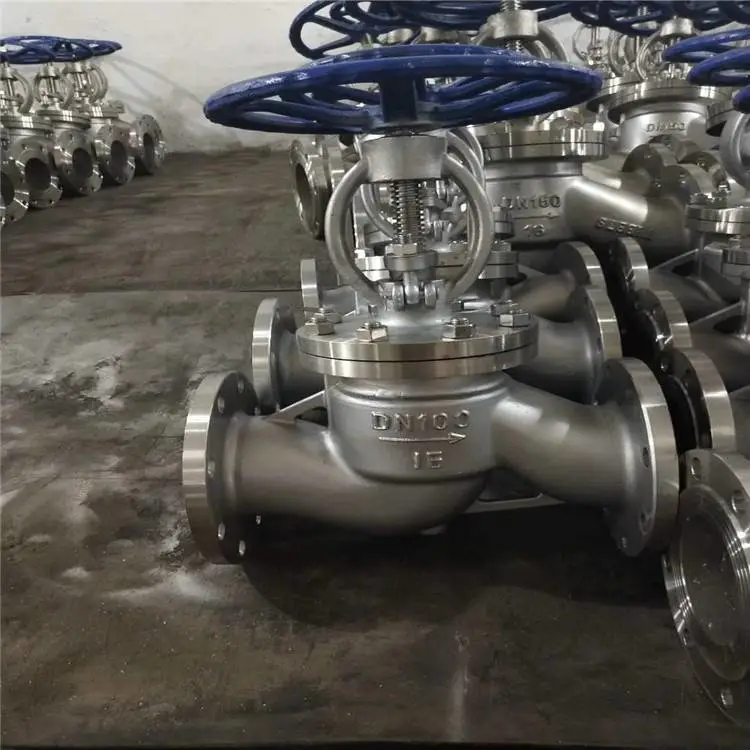

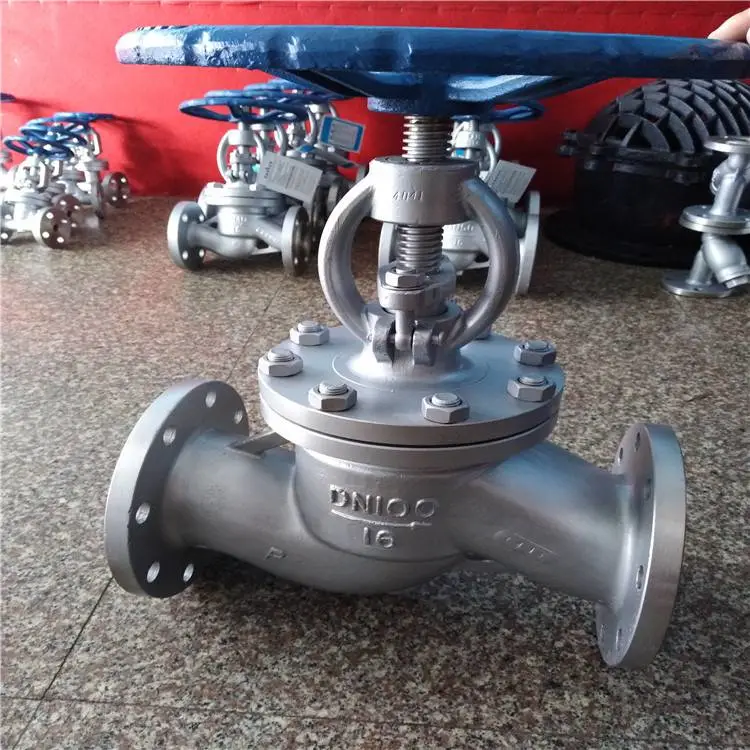

产品图片
温州孜博阀门有限公司附属座落于中国民营经济活跃的城市温州,地处永嘉县瓯北镇陆桥工业区,交通运输十分便利。 专业生产电 铸钢闸阀,截止阀,球阀 止回阀 蝶阀 铸铁闸阀,铸截止阀,铸电动闸阀 ,电动截止阀 ,电动蝶阀等系列产品。我们自成立以来,始终将产品质量放在企业兴衰成败的核心位置,******的产品,才能实现“互利双赢”的目标,不断推行严格的质量管理,公司已通过ISO9001-2000国际质量体系认证,在产品设计、材料选购、冶炼、加工装配、试验检测及售后服务的全过程中,严格按照国际质量管理体系的规则和程序进行操作。全面实施“品质***,满意称心”的质量承诺。 竭诚欢迎广大新老客户光临惠顾。愿与您建立长期友好的合作关系,在互惠互利的基础上携手共创美好明天! 材质:不锈钢、铸纲、铸铁、锻钢、铝合金、A105、304、316。 产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、市政阀门、机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、中央空调、过滤设备、环保设备等领域。 感谢您关注我们的产品,若您希望获得进一步的了解更多信息,欢迎您随时联络我们,诚邀为您提供***满意的服务!欢迎新老客户来电咨询,选购订做。
