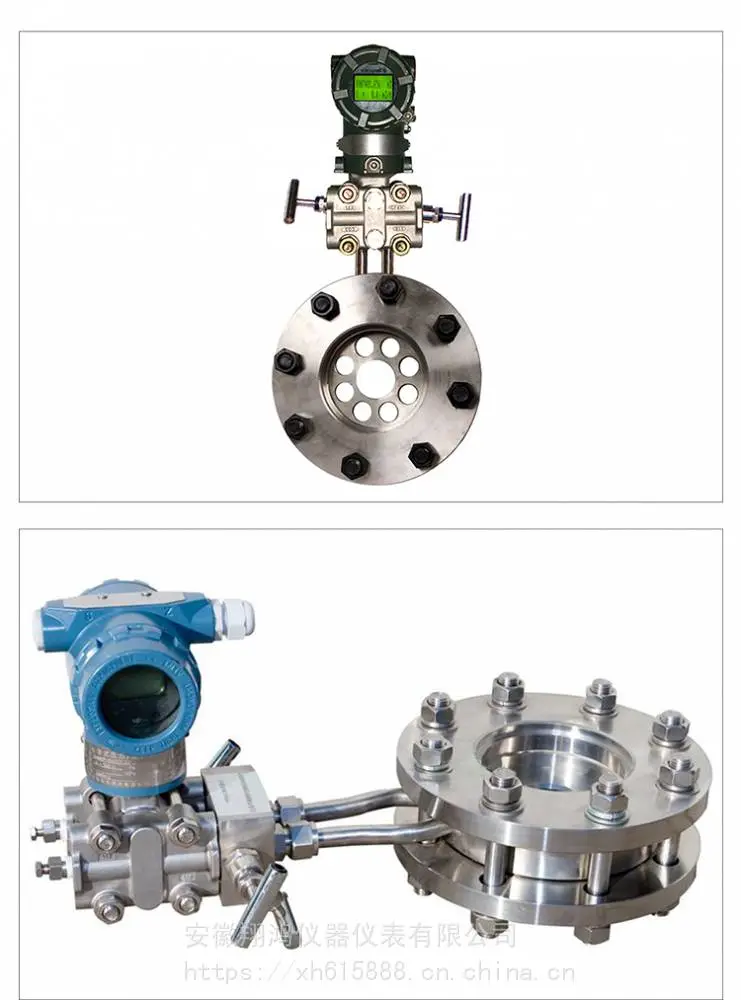

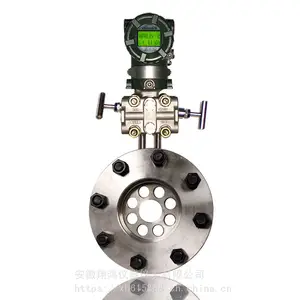

概述孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。孔板节流装置是标准节流件可不需标定直接依照***生产，1.***GB2624-81<流量测量节流装置的设计安装和使用；2.******5167<***组织规定的各种节流装置；3.化工部标准GJ516-87-HK06。二、工作原理充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

特点：

节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

孔板计算采用***与加工

应用范围广，全部单相流皆可测量，部分混相流亦可应用。

标准型节流装置无须实流校准，即可投用。

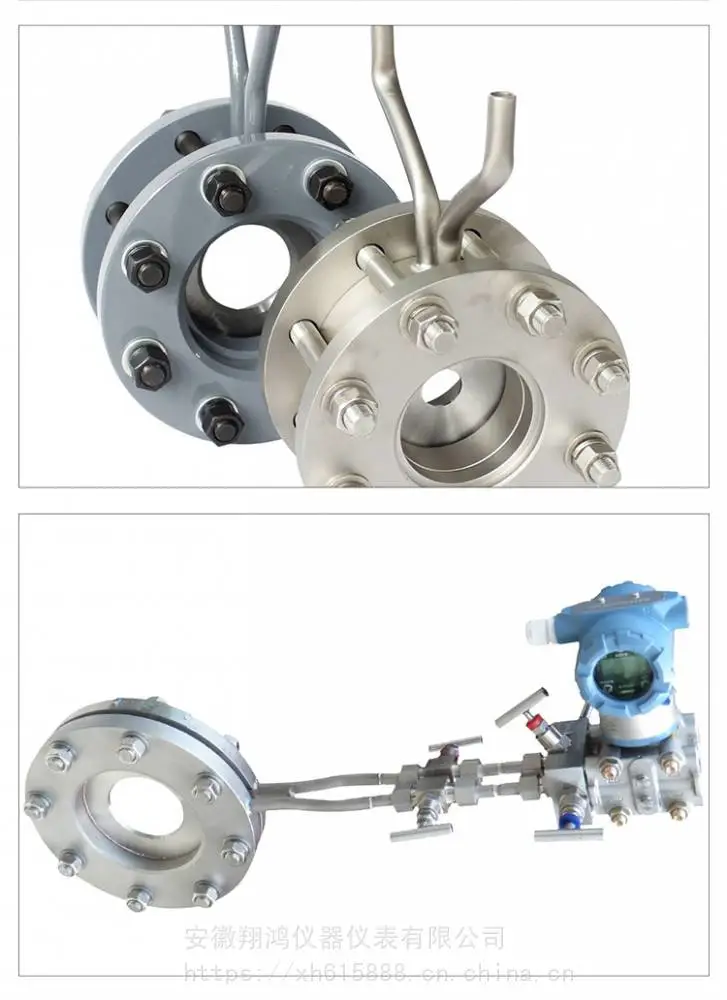

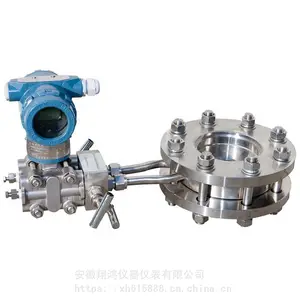

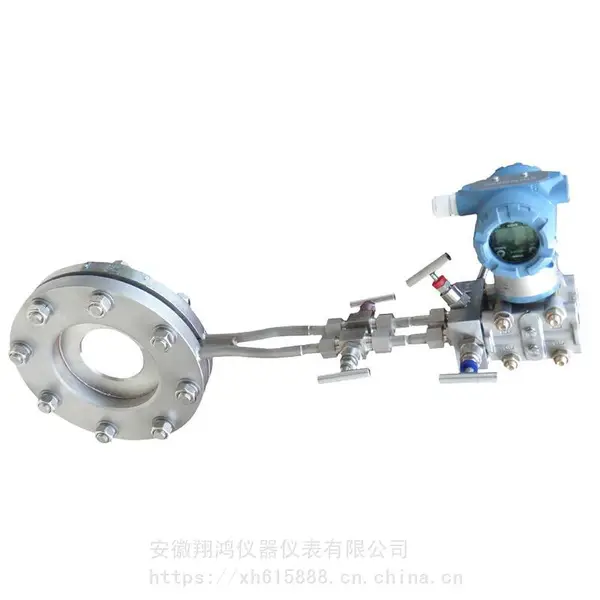

一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

安装要求：

1．孔板流量计安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。在取压口附近标有“+”的一端应与流体上游管段联接，标有“—”的一端应与流体下游管段联接。

2．对于新设管路系统，必须先经扫线后再安装标准孔板，以防管内杂物堵塞或损伤标准孔板。

3．标准孔板的中心线应当与管道中心线同轴。
