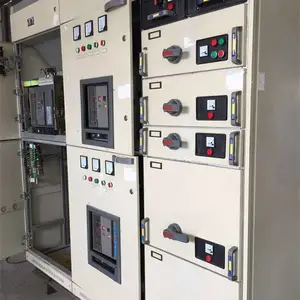

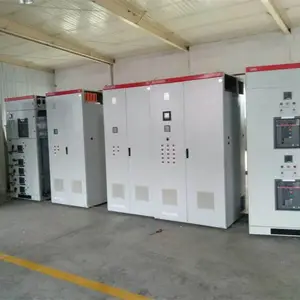

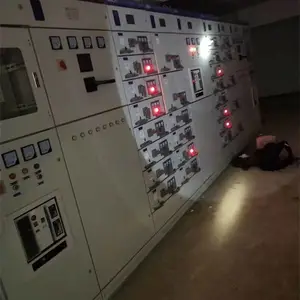

供应广东广州低压抽屉配电柜,抽出式开关柜GCK厂家

GCK(II)低压抽出式开关柜适用于三相交流频率为50HZ，额定工作电压为400V(690V)，额定电流为4000A及以下的发、供电系统中，作为动力、配电和电动机集中控制、电容补偿之用。广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，本产品符合IEC60439-1、GB7251.1、JB/T9661等标准。

本柜体采用了新的制造工艺并各功能各功能单元采用模块化设计，单元组合灵活方便，可实现并替代市场上的GCK的所有方案及功能。

结构特征

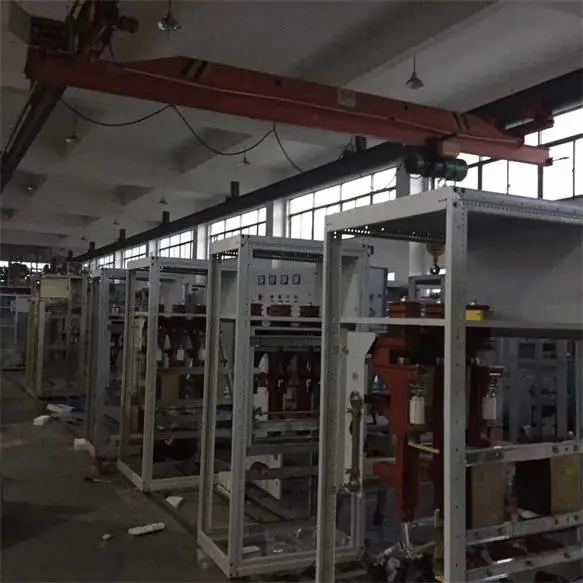

　　本系列产品的基本柜架为部分焊接半组合装配结构，柜体的结构件通过螺钉紧固互相连接成基本框架，再按需要加上门，档板、隔板、抽屉，安装支架以及母线和电器组件等，组装成一台完整的开关柜。

>结构说明:

柜体采用组合装配式结构，骨架采用KB型材组装而成。水平母线放置柜顶，柜顶采用敞开式结

构，顶盖可开启，柜体装有后门，出线方式采用后出线，安装、维修更便捷。抽屉采用开门操作方

开门操作时抽屉采用XJG3(旋转三工位)推进机构和BPT(拨把三工位及DJG1-1G旋转三工位

推进机构。一次插件采用新型无活门方式，可靠性更高。单元回路额定电流630A以下，其中1/2单

元抽屉电流可达到125A，1/463A。柜体防护等级IP4X。

>主要特点:

1、整柜采用拼装式组合结构，模数孔安装。零部件通用性强、适用性好、标准化程度高

2、抽屉柜有效单元高度1800mm，抽屉单元高度为200mm/300mm/400mm/500mm/600mm等

3、柜体上部为母线室、前部为电器室、后部为电缆进出线室，各功能室间有钢板或绝缘板相互隔离，以***安

4、柜内抽屉小室的门与断路器或隔离开关的开关操作手柄设有机械链锁，只有手柄在分断位置时门才可以开启

5、MCC柜的抽屉采用机械三工位机构(包括200/2mm抽屉)具有三个位置(分离、试验、连接）；

6、采用高可靠性一次接插件；

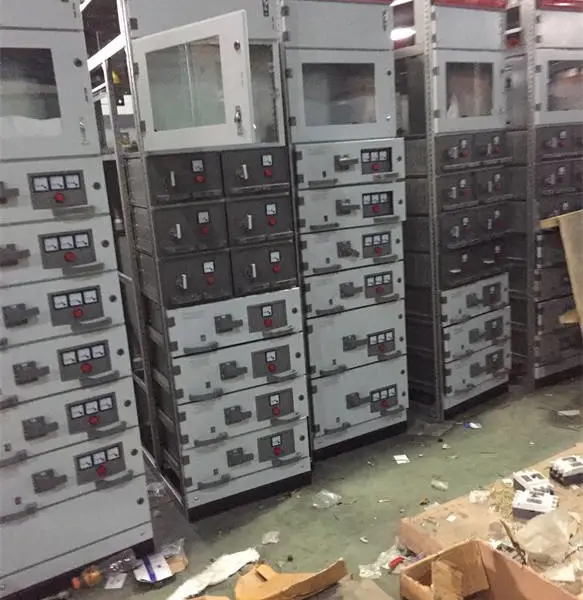

抽屉类型：  每台柜共11层抽屉模数，每层为8E=160mm。单元可分为8E/2、8E、12E、16E、24E共5个抽屉尺寸系列，对应单元 回路**额定电流分别为100A、250A、400A、500A、600A。单元抽屉采用XJG-6涡轮两圈摇进式省力推进机构，在摇进 过程中产生两次试验位置，每个抽屉上均装有双试验说明铭牌，抽屉左侧采用横装带标签盒拉手，开关分合闸与抽屉推进机 构分开操作。抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变，相同功能单元的抽屉具有良好的互换性。每台MCC柜 **能安装11个1单元的抽屉或22个1/2单元的抽屉。抽屉根据开关型号的大小配置相应电流的一次接插件。抽屉单元设有机 械联锁装置。抽屉单元有足够数量的二次接插件 (1单元及以上有3对6点至16对32点，1/2单元为8对16点或12对24点)，可满 足计算机接口和自控回路对接点数量的要求。

开发理念，持续改进： 随着柜体市场竞争日益激烈，用户的要求在不断地提高，我们以专业的实力推陈出新，研制出***低压柜体产品，以崭新的面貌投入市场， 以高品质的要求满足用户需要，以独特的结构优势继续领导市场，打造出 华柜电气 的***品牌。
