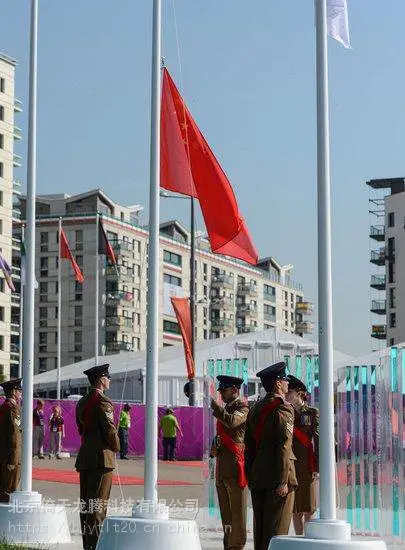

室外用立式旗杆升降系统（立杆式）

立式旗杆升降控制系统有升旗同步控制器、升旗电动控制器、远程数控系统应用软件以及同步升降电机、旗杆等组成。同步控制器内部采用微处理器为核心的智能化设计，通过计算机应用软件远程控制横杆旗帜工作，该颁奖升旗系统可根据现场要求悬挂各式旗帜，并且在体育比赛中能根据冠、亚、季旗帜灵活布局，使用非常灵活便捷。该升旗系统拥有***功能，在自动升旗系统技术上处于***出票，可根据旗杆升降高度与国歌播放时间对旗帜升降速度进行智能化***控制，能根据旗帜升降高度进行旗杆准确运行，并配置上限位和下限位和放冲顶保护功能，限度确保安全使用。

电动控制器：

同步控制器：

输入电源 L/N L1/L2/L3 L1/L2/L3/N

电源电压范围 相电压150- 300V AC, 线电压208～560V AC 45-65HZ

电压测量范围 相电压150 - 300V AC

缺相保护功能 有 支持N相断相保护功能

相序保护功能 有

过电压保护功能 有

欠电压保护功能 有

不平衡保护功能 有

显示 超宽温中文液晶显示

输出形式 独立的常开、常闭输出

输出负载能力 电阻性负载： 5A/250V AC, 5A/30V DC

电感性负载： 1.5A/250V AC, 1.5A/30V DC

输出触点机械寿命 >100,000次

额定消耗功率 3VA

电气隔离强度 >2000VAC, 脉冲耐电压 2.5KV(1.2/50us)

测量误差 满刻度时小于0.1%

安全防护等级 IP20

外壳尺寸 45 mm x53 mm x64 mm

机械部件：

自动升旗控制系统软件：

2．1 主要功能

u     该升旗控制系统带有国歌音频输出功能，通过同步变频控制，***场馆颁奖升旗时，所凑国歌的时间和***上升到顶部的时间同步。

u     该升旗控制系统具有：计算机软件远程控制升旗、控制台本地控制升旗、纯机械手动升旗三重生气保护模式，能满足意外情况下的正常颁奖升旗操作。

u     该升旗控制系统构成主要分两部分：机械部分、控制部分。机械部分完成旗帜悬挂、导向、机械驱动。控制部分主要通过机械设备，***机械设备与国歌乐曲的同步，同事通过电脑操作票界面完成选曲播放的工作。

u     该升旗系统由电动生气装置、现场同步控制机、后台控制软件等系统组成，具备团建系统远程控制/同步控制机手动控制互换备份功能.

u     该升旗系统满足颁奖歌曲从15~255秒播放时间的不同需求，旗杆对应不同线性匀速度，平稳实现颁奖音乐与升旗同步。

u     该升旗控制控制系统满足升/降半旗的自动选项操作。

2．2性能指标及技术参数

1.该旗杆采用3mm厚的进口SU304不锈钢材料（可选），厚薄均匀，高度可定制为6~30米。

2.同步升旗数量：3根，最多不超过255根（理论）。

3.***度：0.1秒;

4.旗杆一体锥形设计；

5.内置式电机：二相步进电机，50w，220V/50HZ;

6.360度顺风定位装置。

7.均匀挂重：7kg（每根旗杆）；

8.限位保护：二级限位，***级强制断电；

9.防滑保护：机械锁止，

10.纯机械手动升旗装置。
