自动反冲洗排污过滤器

安

装

使

用

说

明

书

北京莱金源水处理技术有限公司

                            Beijing Laijinyuan Water Treatment Tech.Co; LTD

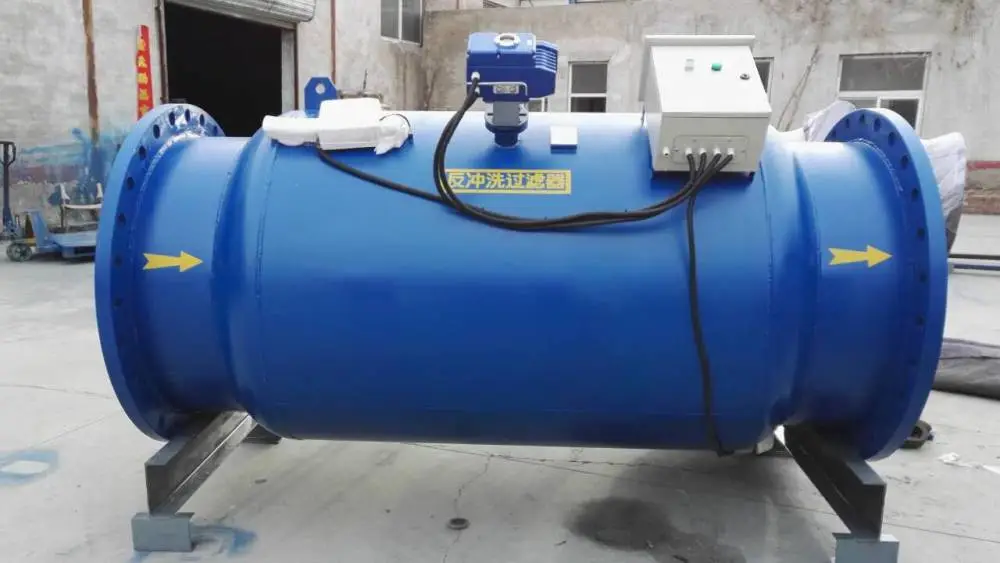

                                                                     自动反冲洗排污过滤器

一、产品功能

自动反冲洗排污过滤器**去除水中的各种粘性物质、胶粒、泥沙及其他机械杂质，确保系统设备的***。

二、适用范围

1. 采暖系统中供暖，供热的热水循环系统。

2. 中央空调、冷水机组、制冷机的冷却和冷冻循环水系统。

3. 工业及民用冷却水，工艺冷却循环水系统。

4. 利用地热水进行洗浴，采暖的循环系统等。

三、产品特点

1. 自动反冲洗排污过滤器网筒采用锥形不锈钢滤筒，清洗时杂质能在负水压水流的冲击下瞬时均匀排出。

2. 滤网采用***向外的V型断面网筒，过滤和反冲洗时不糊网易清洗。

四、技术参数

1. 处理效果

l 过滤精度：可根据用户需要选择

l 过滤效率：80%~***

l 压力损失：≤0.015MPa

1. 进水水质

l 工作压力：≤1.6Mpa

l 工作温度：1℃~50℃

l 工作环境温度： 1℃~50℃

l 相对湿度：＜95%

1. 运行参数

l 平均无故障工作时间：＞60000小时

l 设计寿命：25年

五、工作原理

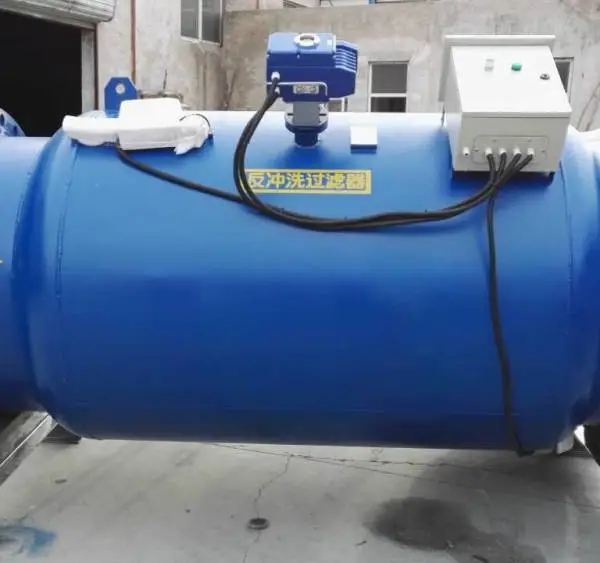

自动反冲洗排污过滤器主要由筒体、不锈钢滤网、电动蝶阀及排污装置所组成。当水处理器工作时，蝶阀开启，水流由入口进入过滤器，经过滤网过滤流出系统。水处理器需要排污时，关闭蝶阀，打开排污阀，水流经滤网后半段外侧流入内侧，经前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网作用。

六、规格型号及外形尺寸图

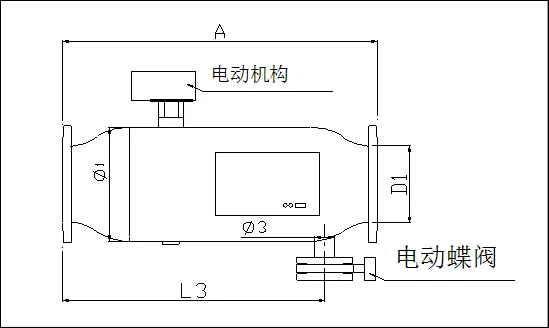

1. 外形尺寸图

2.


3. 规格型号表

自动反冲洗排污过滤器规格型号一览表

设备应采用旁通式安装，以便设备在不停机状态下检修与维护。

七、安装注意事项

1. 本设备可根据现场情况采用水平或垂直安装，设备必须按进出水口方向与管道连接，当垂直安装时，设备进水口朝上，水平安装时，排污口朝下。

2. 设备进水口、出水口、排污口均应加装阀门（排污阀应为快速阀）。

3. 设备之间净距离不小于1500mm；设备与墙体净距离不小于1000mm；设备与四周应留出不小于500mm的维修空间。

4. 设备进出口管道上，应以靠近管口处设置管道支架；直接与容器管口相连接的大于或等于DN150的阀门下面宜设置支架。

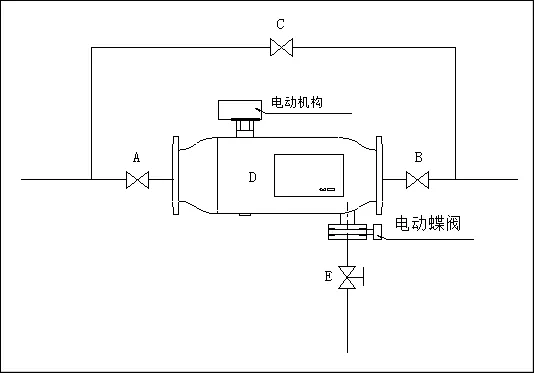

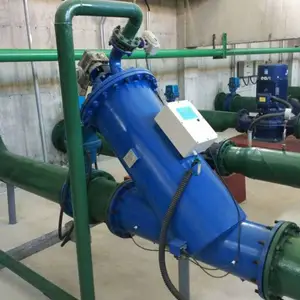

八、设备安装示意图

A进水阀        B出水阀        C旁通阀       D设备      E排污阀

九、使用说明

1. 系统运行前应检查管路安装是否正确。

2. 对系统管路进行冲洗，此时设备进出水口阀门必须关闭，打开旁通阀门。

3. 检查无误后，开启进水阀、出水阀、关闭旁通阀、排污阀。

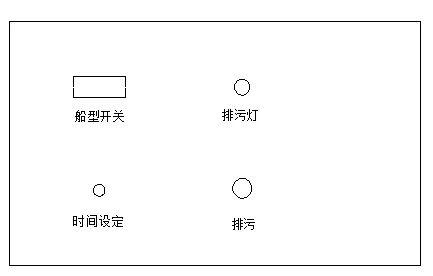

4. 电控箱操作说明

1) 按动船型开关，电源指示灯亮，过滤器进行正常运行状态（每次接通电源，机器先排污后复位，进入运行状态）。

2) 排污时间的设定，设备出厂默认的排污时间为1min，客户可根据需要自行设定排污时间，设定范围为0—3min，设备的排污是由压差控制的，压差为0.05MPa时，设备开始排污，排污时，排污指示灯亮。调整压差的方法就是调整压差开关（改变压差可以参考接线盒内的压差值刻度指示及说明，顺时针转动调节旋钮可使压差设定值增大）直到设定为所需压差值。

3) 为了方便用户，该设备设定了强制排污按钮，可人为干扰进行强制排污。

注意：系统长期停止运行或季节性停止运行，在系统停止运行前，在水中投加适量缓蚀剂，并采取满水湿保护的措施，以减小腐蚀，保护系统。

【反冲洗过滤器】售后服务

1. 莱金源

反冲洗过滤器

产品质量***期：我公司生产的系列反冲洗过滤器质量***期为设备交付并开始正常运行之日起12个月。

2. 向贵公司提供的水处理设备主要部件***为国内、外公司原装产品材料全新，质量优良。是经终检验合格产品。

3. 我公司***所交付的技术资料齐备、正确、清晰，完全能满足安装并达到甲方技术要求。

4. 在定货合同鉴定生效后，合同的标的物即可按合同规定时间运送至对方***地点，并负责免费指导现场安装调试以及操作人员培训工作。

5. 向您提供36个月的产品免费维修、更换服务，并给予您终身的技术支持。收到您的意见和要求后，我公司***在6小时内给予书面答复，如果甲方需要，24小时内派有经验的工程技术人员到业主现场进行分析并指导维修。
