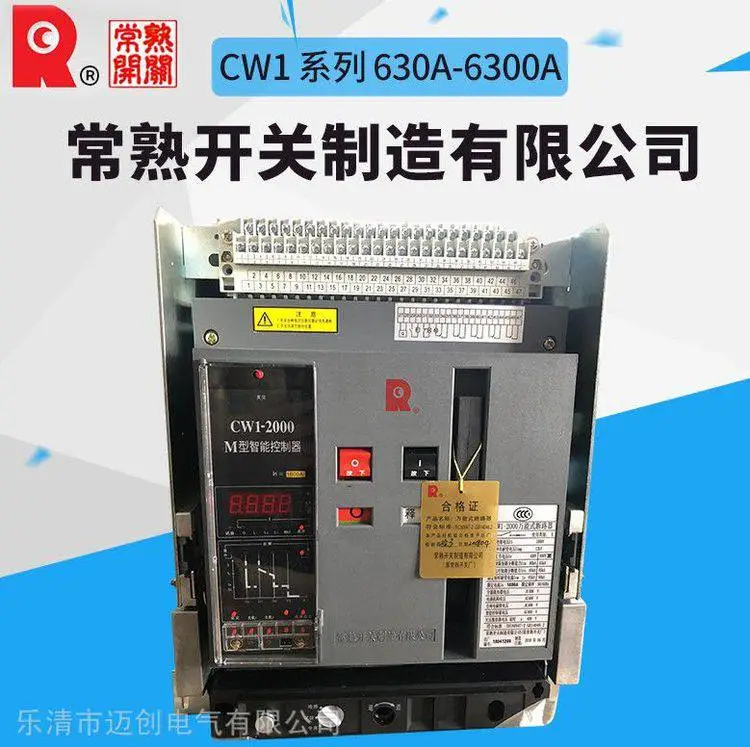

常熟开关制造有限公司固定式/抽屉式三极跟四极智能型***式断路器电流选型:

CW1-2000/3-630A,CW1-2000/3-800A,CW1-2000/3-1000A,CW1-2000/3-1250A,CW1-2000/3-1600A,CW1-2000/3-2000A,CW1-2000/4-630A,CW1-2000/4-800A,CW1-2000/4-1000A,CW1-2000/4-1250A,CW1-2000/4-1600A,CW1-2000/4-2000A,CW1-3200/3-2000A,CW1-3200/3-2500A,CW1-3200/3-2900A,CW1-3200/3-3200A,CW1-3200/4-2500A,CW1-3200/4-2900A,CW1-3200/4-3200A,CW1-4000/3-3200A,CW1-4000/3-3600A,CW1-4000/3-4000A,CW1-4000/4-3200A,CW1-4000/4-3600A,CW1-4000/4-4000A,CW1-5000/3-4000A,CW1-5000/3-5000A,CW1-6300/3-4000A,CW1-6300/3-5000A,CW1-6300/3-6000A,

智能型***式断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护，具动作***，避免不必要的停电，提高供电可靠性。在正常的条件下，可作为线路的不频繁转换之用。1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。在正常条件下还可作为电动机的不频繁起动之用。

***式断路器结构概述

要是该断路器是采用了框架式设计的且以空气为介质的断路器，通常可分为固定式或者是抽屉式两种结构。一般***式断路器固定式是在本体的两侧位置上安装侧板组成，而抽屉式则是将题本装入到***的抽屉座上组成。***式断路器的本体结构是由操作机构、触头系统、灭弧机构、辅助开关、电流互感器、智能脱扣器，以及二次插接件、失压和分励脱扣器等零部件组成，整体来讲***式断路器结构是采用了立体布置形式做到了更紧凑和体积小的特点。

***式断路器结构特点

首先断路器的触头部分是全部的封闭到了一个绝缘框内，同时每相的触头还要利用绝缘板将其隔离开来，这样可以形成一个小室确保安全。再有就是智能脱扣器、手动与电动操作机构一次的排在触头系统的前面，从而形成各自的单独空间模块，有利于日后在检修或是维护的过程中拆卸会更加的方便。框架式断路器结构特点：

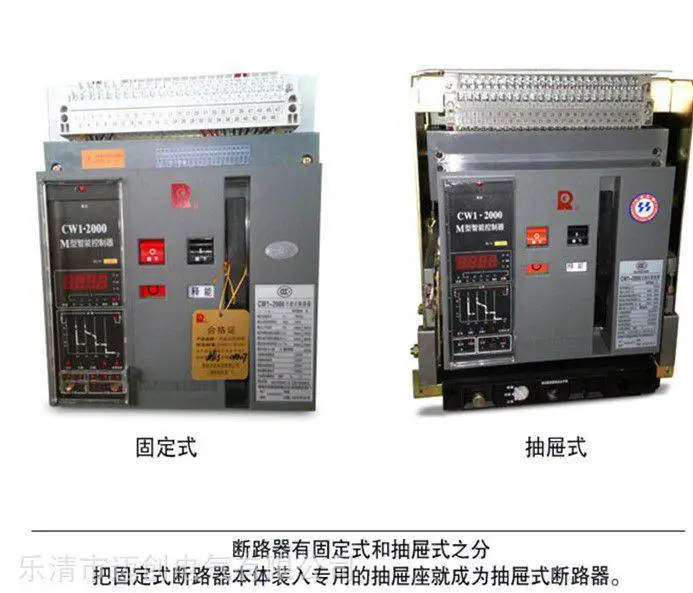

1、断路器有固定式和抽屉式之分，把固定式断路器本体装入***的抽屉座就成为抽屉式断路器。断路器本体由触头系统、灭弧系统、操动机构、电流互感器、智能控制器和辅助开关、二次插接件、欠压、分励脱扣器部件组成；抽屉座带有导轨的左右测板、底座和横梁等组成。

2、触头系统、采用一档触头触头系统，在同一触头的不同部位，触头单元既具有主触头的功能，也具有弧触头的功能，采用***耐弧材料，使触头在分断路器电流后不致过分发热而引起温升过高。触头系统采用多路并联，降低电动斥力，提高触头系统的电动稳定性。

3、灭弧室、每个极设有一个灭弧室，其作用是将各电极隔开，并相互绝缘，与断路器的其他部分及操作人员相隔离；灭弧室全部置于绝缘底座内，增加了灭弧室壁的机械强度，不致在分断大短路电流时炸裂。

4、操作机构和手动、电动传动机构、机构位于断路器正面，操动机构采用五连杆的自由脱口机构，并设计成贮能形式。在使用过程中，机构总是处于预贮能位置，只要断路器一接到合闸命令，断路器就能立即瞬时闭合。预贮能的释放可用手动释能按钮或合闸电磁铁来完成。电动传动机构自成一体，贮能轴与主轴之间通过凹凸形契口活动联结，装拆方便。

***式智能控制器断路器分类：

1.按安装方式分:a、固定式 b、抽屉式

2.按极数分：三极、四极

3.按操作方式分：a、电动操作 b、手动操作（检修、维护用）

4.脱扣器种类：智能控制器、欠电压瞬时（或延时）脱扣器、分励脱扣器。

5.智能控制器性能:

A.智能控制器分为：H型（通讯用）、M型（普通智能型）、L型（经济型）；B.具有过载长延时反时限，短延时反时限、定时限，瞬时功能。可由用户自行设定组成所需要的保护特性； C.单相接地保护功能；D.显示功能：整定电流显示、动作电流显示、各线电压显示（电压显示应在订货时提出）；E.报警功能：过载报警: F.自检功能：过热自检，微机自诊断；G.试验功能：试验控制器的动作特性。

常熟开关智能型***框架式断路器，框架断路器，框架式断路器双电源控制器，漏电断路器，断路器型号，高压断路器，断路器符号，小型断路器型号选型

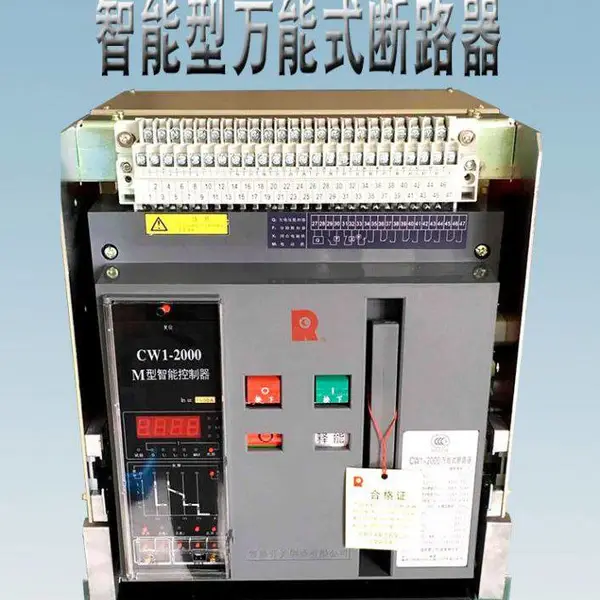

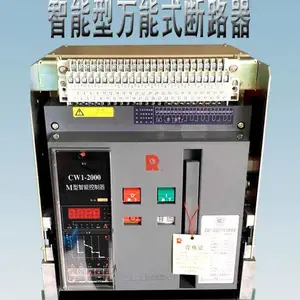

框架式断路器正面结构

1、二次回路接线柱；2、抽架；3、故障跳闸指示/复位按钮；4、“分闸”锁定；5、储能手柄；6、合闸按钮I；7、分闸按钮O；8、储能指示；9、主触头位置指示；10、智能型脱扣器；11、摇柄及其存放处；12、运行、试验和退出位置指示；13、摇柄插入位置；14、运行、退出、试验位置锁定的挂锁位置；15、运行、退出和试验位置的锁定装置；16、运行、退出和试验位置的锁扣解扣。

内部结构

1、下母线；2、互感器；3、动触头；4、上母线（静触头）；5、静触头引弧片；6、断路器底板；7、灭弧罩；8、断路器基座；9、欠压、分励脱扣器；10、闭合脱扣器；11、主轴；12、操作机构；13、面罩；14、机构储能弹簧。

***式断路器触头系统结构

断路器的每相触头系统基本上都是将其安装到是采用绝缘体构成的小室当中，同时在它的上方位置有灭弧室。而触头则是利用连杆和绝缘体外的主轴进行连接，这样就能够完成***式断路器的闭合、断开的工作。

为了能够让每相的触头系统可以***减少电动斥力，这里还采用了十档、十四档两种触头并联形式，将触头安装到一个触头的支撑上。并且触头的一端位置用软联结和母排相互连接，当***式断路器在执行闭合动作的时候，这时主轴会带动连杆使得触头支撑绕O点逆时针旋转。在动静两个触点完成接触动作后压缩弹簧会产生足够的触头压力，实现断路器能够可靠的接通。

1、母线；2、软联结；3、动触头；4、静触头；5、触头弹簧；6、连杆；7、主轴；8、触头支撑。

***式断路器脱扣器结构关系

智能型脱扣器执行部件都有连锁机构、复位机构、磁通变换器以及接触组，壳体中包含了脱扣器的基本电路板，主要作用就是接受各种信号，经过判断后根据预设的功能要求发出不同指令，以此会按照要求来实现功能作用。以往每当提及电器制造业都想到浙江乐清市迈创电气有限公司供应低压电工电气：智能框架开关柜，塑壳断路器开关，交流接触器，热继电器，电机启动器，双电源自动转换开关，熔断器、互感器、调压器、稳压器、刀开关、隔离开关、行程开关、线圈、电磁铁、信号灯、按钮、端子、硅整流器、电力金具、通信设备、仪器仪表、建筑电器、电线电缆等各类电器产品的配件。
