全自动压差过滤器

安

装

使

用

说

明

书

北京莱金源水处理技术有限公司

                         Beijing Laijinyuan Water Treatment Tech.Co; LTD

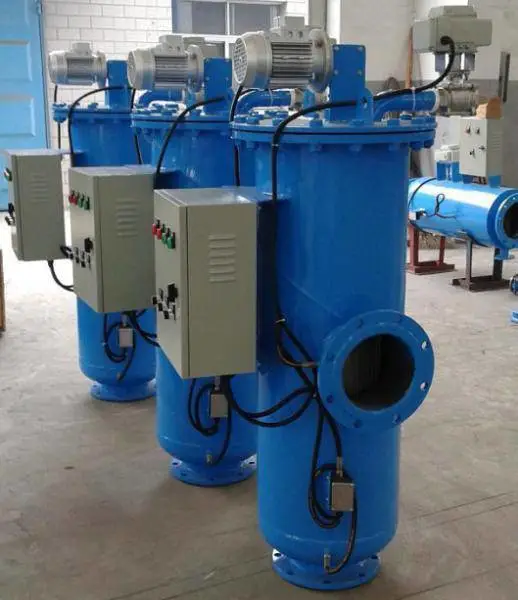

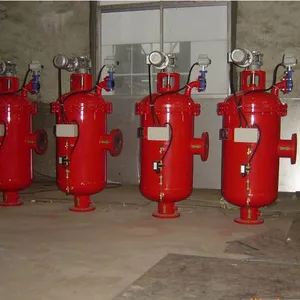

全自动压差过滤器

一： 全自动压差过滤器采用高强度的不锈钢滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。
二：特点：
1、全自动压差过滤器采用**的内部机械结构，实现了真正意义上的高压反冲洗功能，可轻松***地清除滤网截留的杂质，清洗***，通量无衰减，保障了过滤效率和长久的使用寿命。
2、全自动压差过滤器采用316L不锈钢滤网，强度大、精度高、耐腐蚀，过滤精度可达25微米。
3、 通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。
4、 易损件少，无耗材，运行维护费用低，操作管理简单。
5、 运行可以根据不同水源和过滤精度灵活调整反冲洗压差时间和时间设定值。
6、全自动压差过滤器在反冲洗过程中，各个(组)滤网依次进行反冲洗操作；确保滤网安全、高效清洗，而其他滤网不受影响，继续过滤。
7、 采用气动排污阀，反冲洗历时短，反冲洗耗水量少，环保经济。
8、全自动压差过滤器结构设计紧凑合理，占地面积小，安装移动灵活方便。

三、技术参数

工作压力≤1.6MPa

工作温度≤105℃

压力损失<0.016MPa

过滤精度d=25微米~2000微米

 其它工作压力，过滤精度可按用户需要而定。

   法兰连接尺寸按GB9119.8-88。

四、适用范围

    全自动压差过滤器适用于各种供水系统，工业用水系统及工业冷却水系统，特别是那些需连续长期不停机运行的系统，可滤去水中的各种机械杂质，确保系统设备***运行。

 五、功能特点

A：HJ型全自动过滤器的作用是用来消除和过滤管道中的杂质和污垢，保持系统内水质的洁净，减少阻力，保护设备和防止管道阻塞。

B：普通过滤器需要系统停机才能排污，HJ型全自动滤器不用停机，真正实现了在线排污。

二、适用范围

1. 采暖系统中供暖，供热的热水循环系统。

2. 中央空调、冷水机组、制冷机的冷却和冷冻循环水系统。

3. 工业及民用冷却水，工艺冷却循环水系统。

4. 利用地热水进行洗浴，采暖的循环系统等。

三、产品特点

1. 网筒采用锥形不锈钢滤筒，清洗时杂质能在负水压水流的冲击下瞬时均匀排出。

2. 滤网采用***向外的V型断面网筒，过滤和反冲洗时不糊网易清洗。

四、技术参数

1. 处理效果

l 过滤精度：可根据用户需要选择

l 过滤效率：80%~***

l 压力损失：≤0.015MPa

1. 进水水质

l 工作压力：≤1.6Mpa

l 工作温度：1℃~50℃

l 工作环境温度： 1℃~50℃

l 相对湿度：＜95%

1. 运行参数

l 平均无故障工作时间：＞60000小时

l 设计寿命：25年

五、工作原理

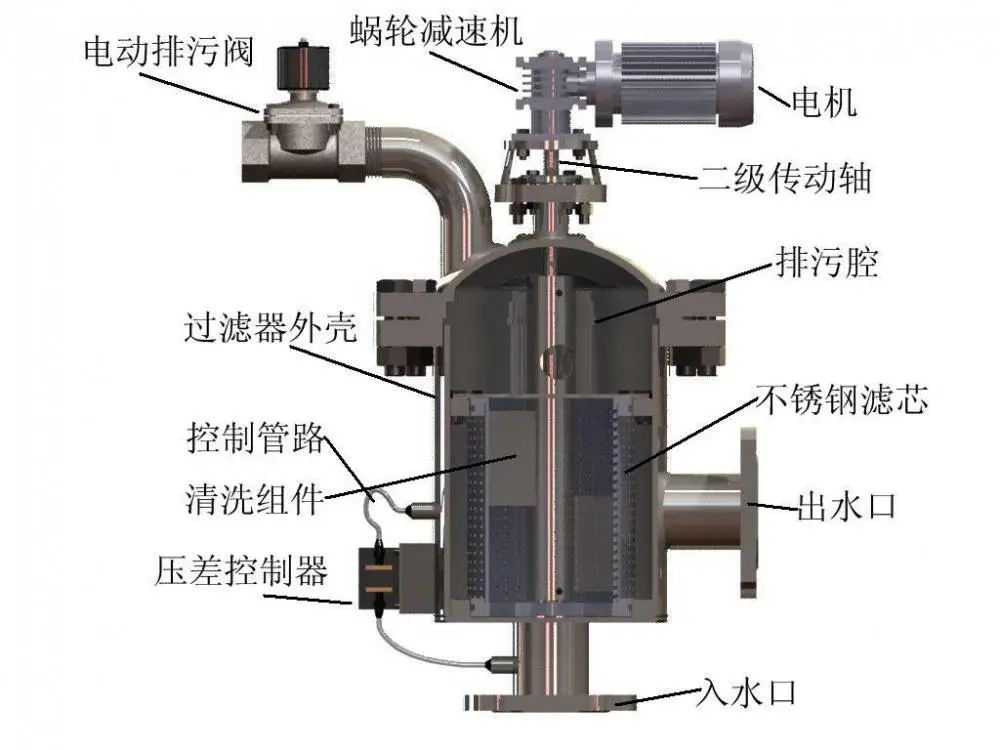

全自动压差过滤器主要由筒体、不锈钢滤网、电动蝶阀及排污装置所组成。当水处理器工作时，蝶阀开启，水流由入口进入过滤器，经过滤网过滤流出系统。水处理器需要排污时，关闭蝶阀，打开排污阀，水流经滤网后半段外侧流入内侧，经前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网作用。

六、规格型号及外形尺寸图

1. 外形尺寸图

2.




3. 规格型号表

全自动压差过滤器规格型号一览表

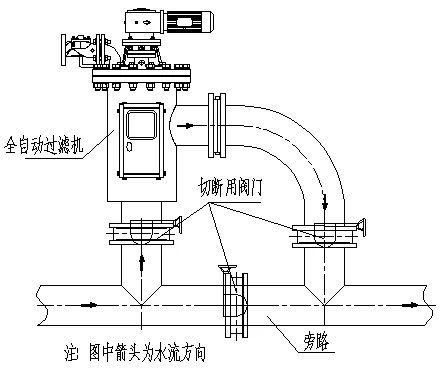

设备应采用旁通式安装，以便设备在不停机状态下检修与维护。

七、安装注意事项

1. 本设备可根据现场情况采用水平或垂直安装，设备必须按进出水口方向与管道连接，当垂直安装时，设备进水口朝上，水平安装时，排污口朝下。

2. 设备进水口、出水口、排污口均应加装阀门（排污阀应为快速阀）。

3. 设备之间净距离不小于1500mm；设备与墙体净距离不小于1000mm；设备与四周应留出不小于500mm的维修空间。

4. 设备进出口管道上，应以靠近管口处设置管道支架；直接与容器管口相连接的大于或等于DN150的阀门下面宜设置支架。

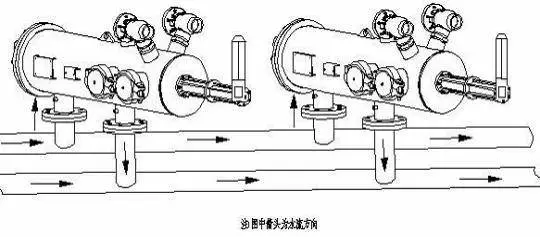

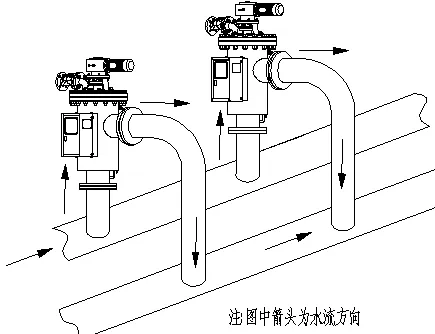

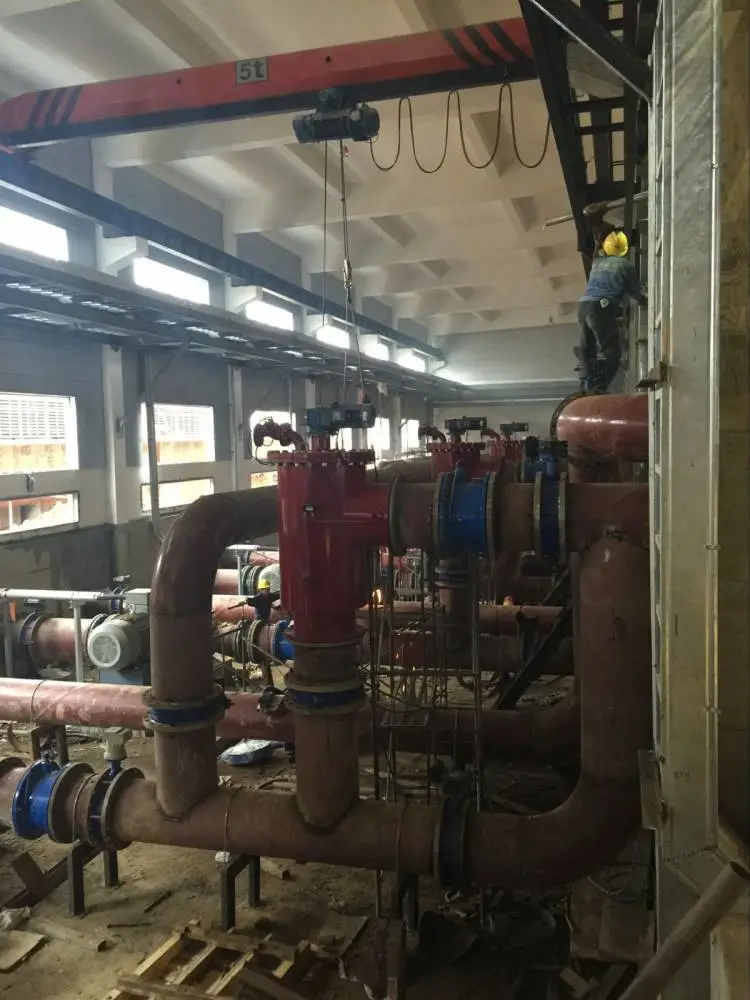

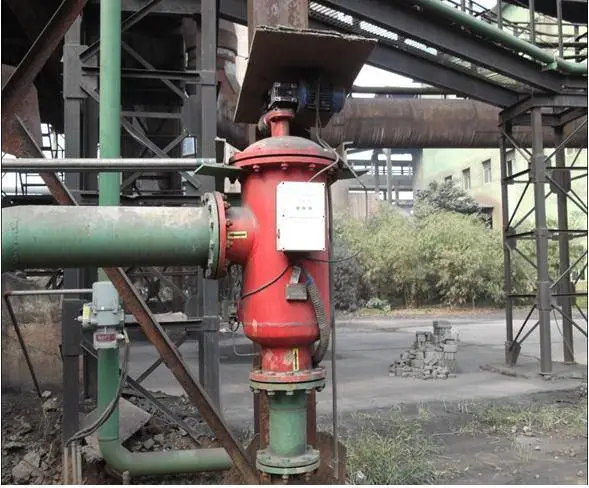

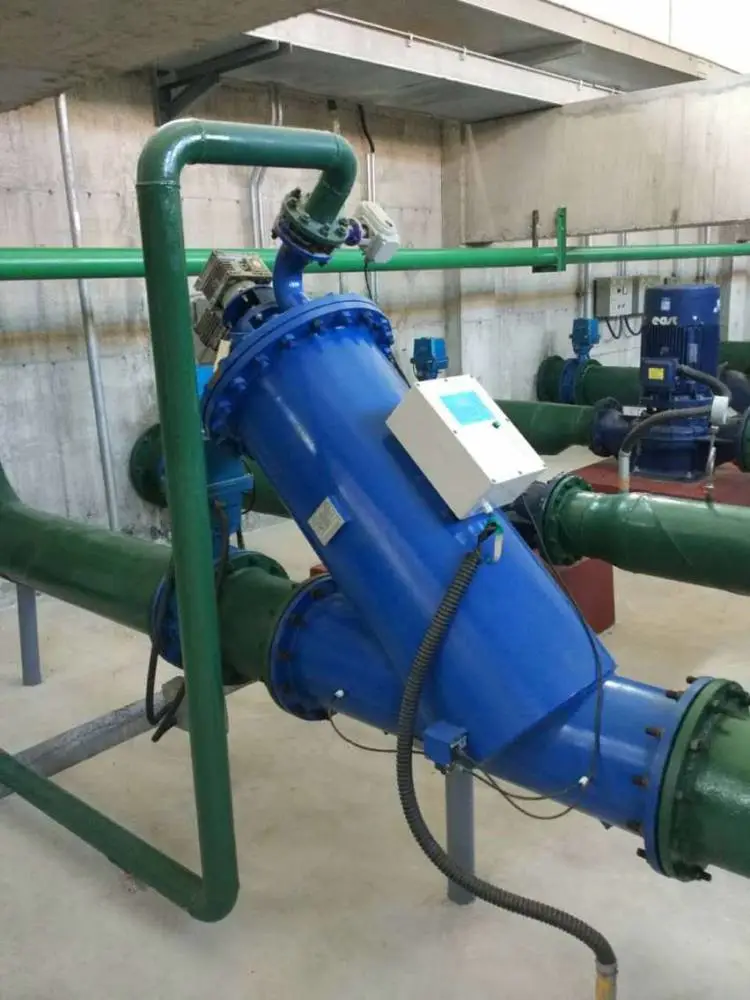

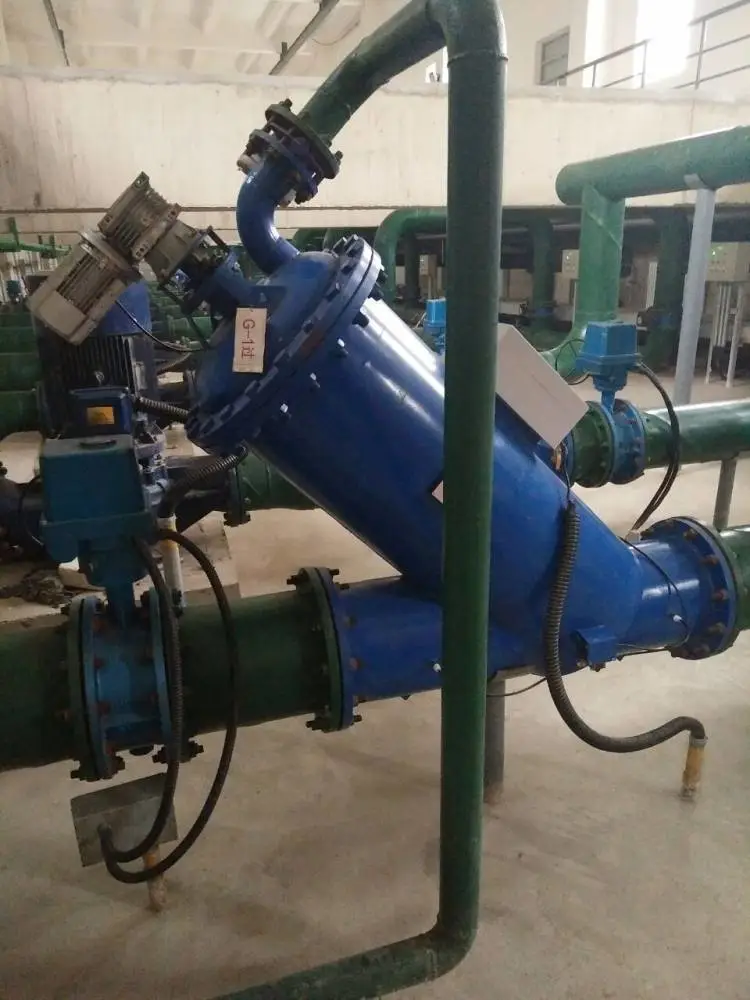

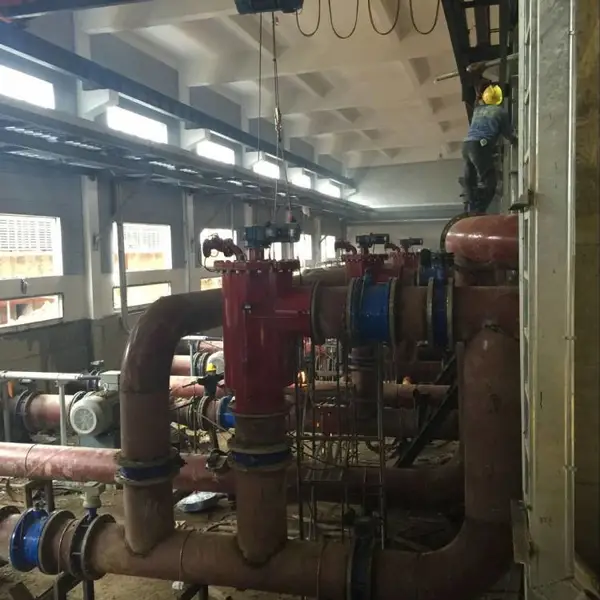

八、设备安装示意图

九、使用说明

1. 系统运行前应检查管路安装是否正确。

2. 对系统管路进行冲洗，此时设备进出水口阀门必须关闭，打开旁通阀门。

3. 检查无误后，开启进水阀、出水阀、关闭旁通阀、排污阀。

4. 电控箱操作说明

1) 按动船型开关，电源指示灯亮，过滤器进行正常运行状态（每次接通电源，机器先排污后复位，进入运行状态）。

2) 排污时间的设定，设备出厂默认的排污时间为1min，客户可根据需要自行设定排污时间，设定范围为0—3min，设备的排污是由压差控制的，压差为0.05MPa时，设备开始排污，排污时，排污指示灯亮。调整压差的方法就是调整压差开关（改变压差可以参考接线盒内的压差值刻度指示及说明，顺时针转动调节旋钮可使压差设定值增大）直到设定为所需压差值。

3) 为了方便用户，该设备设定了强制排污按钮，可人为干扰进行强制排污。

注意：系统长期停止运行或季节性停止运行，在系统停止运行前，在水中投加适量缓蚀剂，并采取满水湿保护的措施，以减小腐蚀，保护系统。

【全自动过滤器】售后服务

1. 莱金源

全自动过滤器

产品质量***期：我公司生产的系列全自动过滤器质量***期为设备交付并开始正常运行之日起12个月。

2. 向贵公司提供的水处理设备主要部件***为国内、外公司原装产品材料全新，质量优良。是经终检验合格产品。

3. 我公司***所交付的技术资料齐备、正确、清晰，完全能满足安装并达到甲方技术要求。

4. 在定货合同鉴定生效后，合同的标的物即可按合同规定时间运送至对方***地点，并负责免费指导现场安装调试以及操作人员培训工作。

5. 向您提供36个月的产品免费维修、更换服务，并给予您终身的技术支持。收到您的意见和要求后，我公司***在6小时内给予书面答复，如果甲方需要，24小时内派有经验的工程技术人员到业主现场进行分析并指导维修。

【全自动过滤器】包装说明

木箱包装
