1.1KXB127型矿用声光语言报警器主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警用。

KXB127矿用声光语言报警器，除具有打点及打点时灯光指示的功能,还具有语

音提示,使之符合***新的《煤矿安全规程》的规定要求.

1.2型号的组成及代表意义

1.3隔爆型式矿用隔爆兼本质安全型，标志为:“Exd[ib]I”。

1.4执行标准：MT287－1992煤矿信号设备通用技术要求

1.5使用环境条件

装置在下列条件下可靠工作：a．压力范围80~110Kpa；b．运行环境温度为-200~+40℃；c．在有沼气爆炸的混合物矿井中；d．周围空气相对湿度<96%rh（+25℃）；e．无***摇动和冲击振动的地方；

f．无足以腐蚀金属和破坏绝缘的气体和蒸汽的场所；g．无滴水的地方。

2结构特征与工作原理

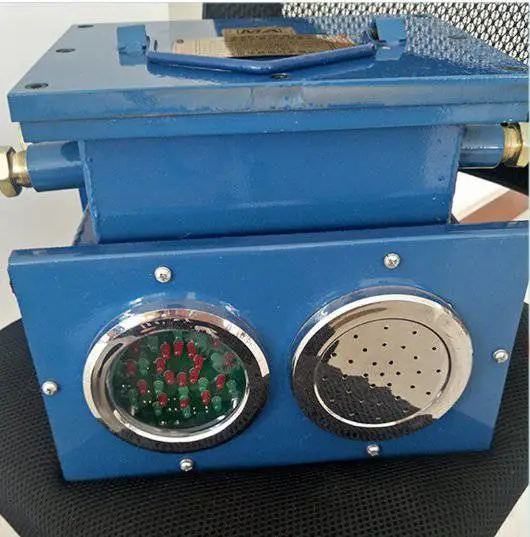

2.1本报警器一体两腔，分隔爆腔和本安腔，隔爆腔中装有电源变压器及电路板本安腔中装有指示灯和扬声器，电路采用了集成电压比较器，高灵感度的电光耦合器件，模块化设计。整体布局合理、体积小、重量轻。

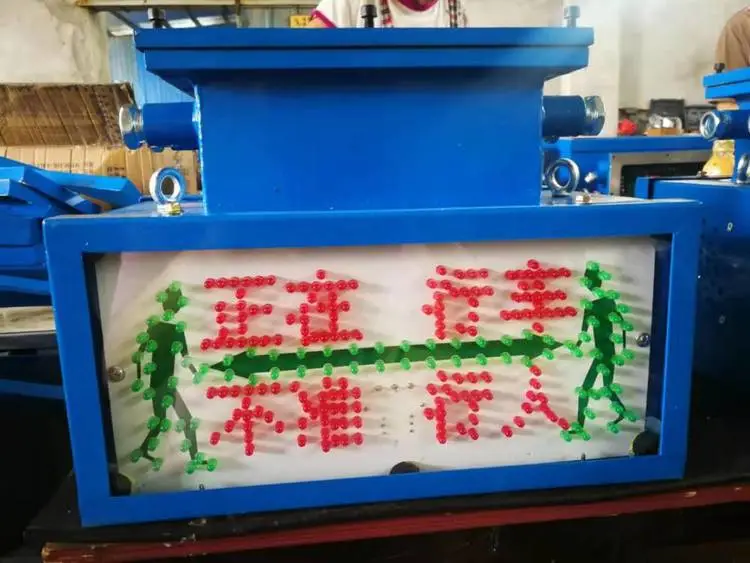

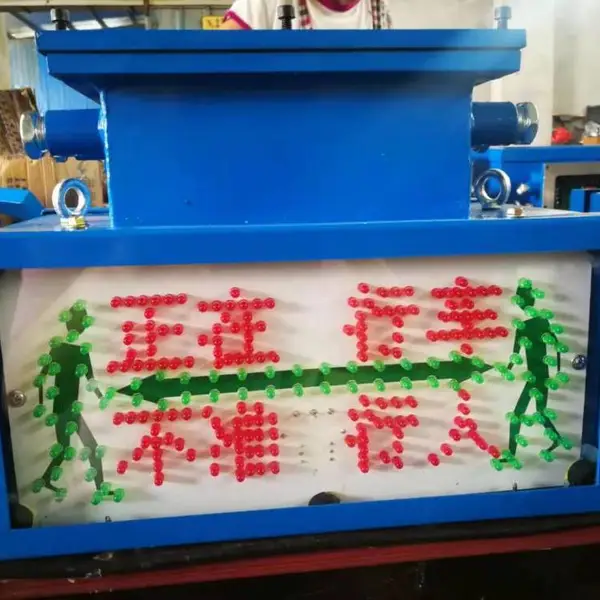

2.2该装置有二种状态，一是待机状态；二是报警状态。待机时绿灯常亮，报警时红灯闪烁，扬声器发出“正在行车不准行人”的语言告警。

操作人员按下按钮其常开触点闭合，报警器内部固态继电器被触发导通，此时

所有在路报警器被驱动发出打点信号。操作人员连续操作两次或两次以上按钮，时间间隔不超过3秒（可调），报警器转变为报警状态，报警状态***长保持15分钟（时间可调）。报警过程中操作人员按一次按钮，报警停止，报警器转变为待机状态。该装置也可同时和点铃串在一起使用，操作方法相同。

3技术参数

3.1供电电压：AC127V(36V),工作电流:0.2A(0.***)。3.2本安参数

a.内部电源开路电压U0:DC12V;内部电源短路电流I0:990mAb.扬声器工作电压：DC12V;工作电流520mAc.发光管工作电压：DC12V;工作电流200Ma

向外供电的12V电源的参数：U0:DC12V;I0:990mA;C0:0.05F;L0:0.1mH4功能及主要技术指标4.1声级强度：不小于85dB

4.2光信号可见距离：光信号在黑暗在20m处可见。4.3功能：

a．非报警状态：绿色光信号常亮；

b．报警状态：红色信号灯闪烁，绿色信号灯熄灭，并伴有语音警示语。

5尺寸、重量

5.1外形尺寸：450mm×230mm×140mm（长×宽×高）5.2重量：15㎏；
