PZ-9型喷浆机产品介绍

PZ-9型喷浆机是用于干喷、潮喷混凝土的设备，它具有技术***、结构合理、性能稳定、操作维护方便、建筑喷浆机使用寿命长、可分别配置胶轮和轨轮两种行走装置等特点。PZ-9喷浆机广泛适用于隧道、涵洞、地铁、水电工程、地下工程的喷射混凝土施工作业。

喷射混凝土是利用压缩空气，将按一定配比的混凝土拌和料通过管道输送并高速喷射到受喷面上凝结硬化，从而形成混凝土支护层。近年来，喷射混凝土技术以其简单的工艺、独特的效应、经济的造价和快捷的施工速度，在建筑、铁公路隧道施工、矿山井巷建设、边坡加固等领域广泛应用。

PZ-9型喷浆机技术特征

直通转子式不粘结料腔，出料通畅，高效省时。

四点弹性补偿夹紧，密封效果好，机旁粘尘少，易损件寿命长。

采用低压高速涡旋气流输送，克服物料输送中粘结，堵管和脉冲离折等问题，料流均匀，连续稳定

新型喷头，出料弯头装置，改善喷敷效果，回弹少，喷层质量高。

机器底盘可以装配成轮胎式、滑撬式和各种轨距的轨轮式。

PZ-9型喷浆机工作原理

搅拌好的物料由配料搅拌机卸料口（或人工拌料和上料）卸入振动料斗中，经过筛网供入喷浆机料斗中，由拨料器拨动注入转子的直通料腔中，随转子旋转到出料口处，在这里被气室通人的压缩空气把物料吹送入旋流器。在此，由旋流器引入另一股风，呈多头风螺旋状态把物料吹散、加速、并使其旋转、浮游、进入输料管，到达喷头再添加少量补充水分喷射出去。

PZ-9型喷浆机主要由驱动装置，转子总成，气路系统,喷射系统和电气控制箱等部分组成。

PZ-9型喷浆机参数

型号PZ-9

喷射能力9/h

zui大传输距离150m

水灰比<0.35

zui大骨料粒径20mm

输送管内径φ64mm

工作压力0.2-0.6MPa

耗风量9-10/min

驱动功率7.5kW(10hp)

电压等级380V,440V,660V,1140V　　50Hz/60Hz

底盘底盘可装配成轮胎式、滑撬式、轨轮式

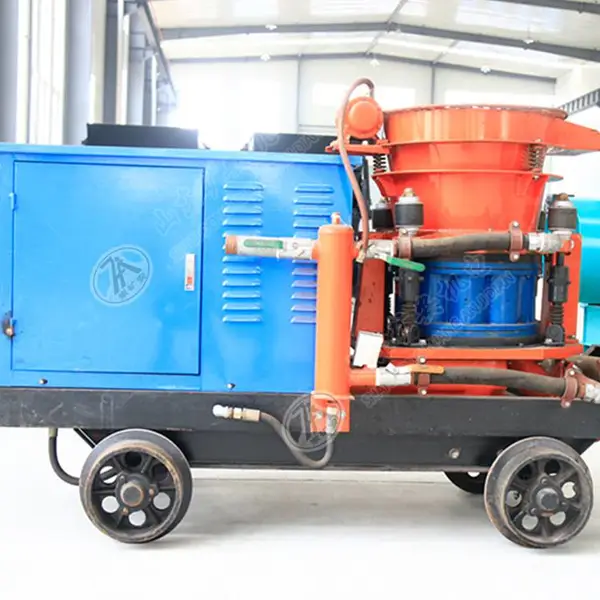

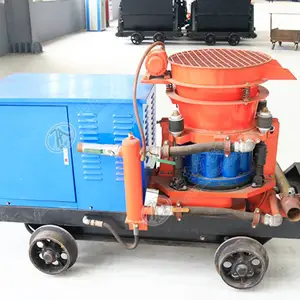

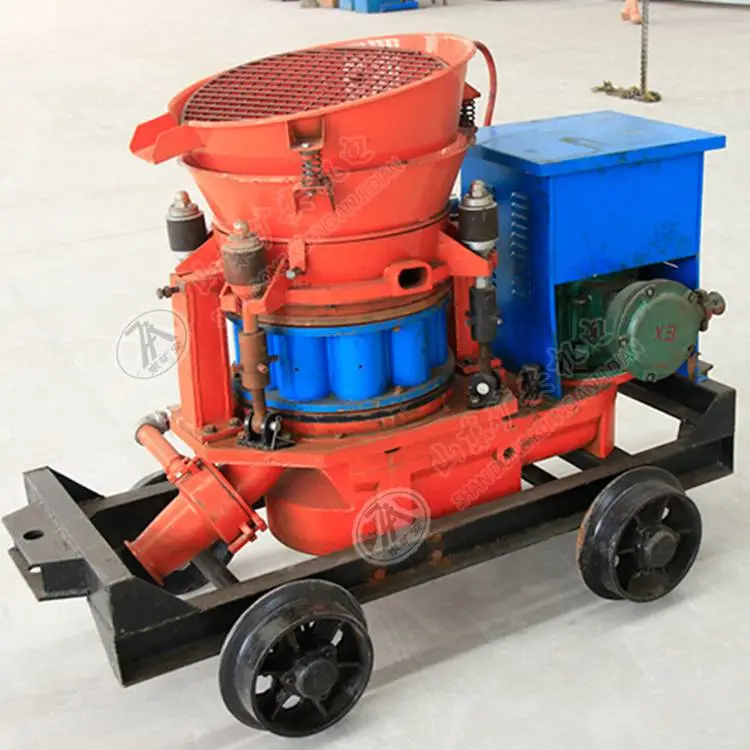

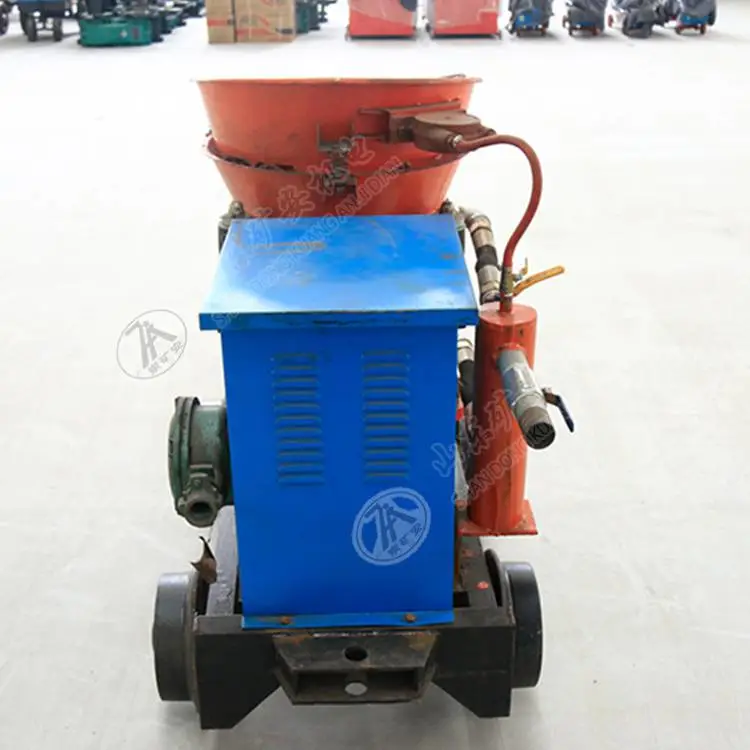

PZ-9型喷浆机实物图
