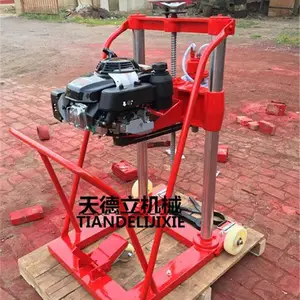

HZ-20型混凝土钻孔取芯机,该机为HZ系列金刚石工程钻机之一。

混凝土钻孔取样机是采用汽油发动机为动力，并配备了人造金刚石薄壁钻头，主要用于公路、机场、港口、码头、大坝等混凝土、沥青路面检测设备，本机能取深度700mm，主要在高等级公路取混凝土、石灰石基础等，进行抗压、抗折试验。

主要技术参数：

1本品型号：HZ-20型

2.大钻孔取芯直径：200mm

3.大钻孔取芯深度：700mm（使用加长杆或加长芯管时可达1500毫米）

4.功率：5.5马力9马力13马力

5.主轴转速：800-1200r/min

6.机器重量：160kg180kg200kg

7.钻头：人造金刚石钻头

备注说明：钻头另配

金刚石钻头￠50￠100￠150（另有其他多种规格钻头可配）

使用方法：

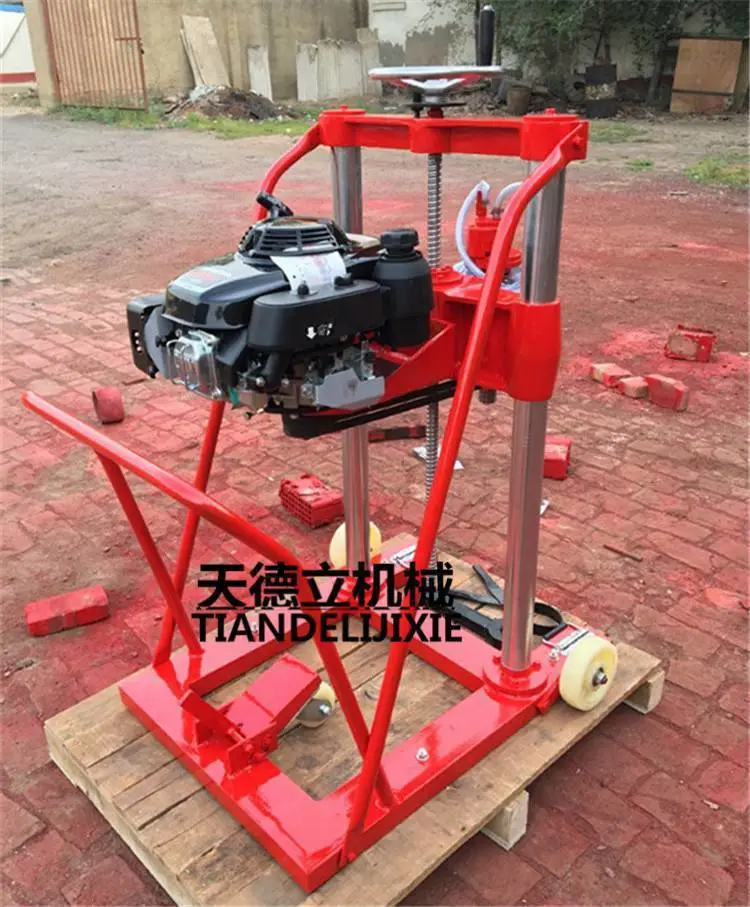

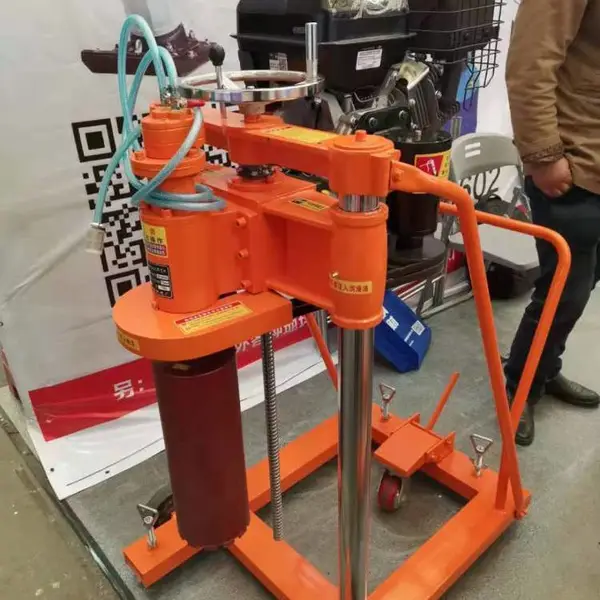

钻机为两立柱立式结构钻孔方向垂直向下.由汽油发动机、变速箱、主轴、钻头、立柱、底座升降结构、冷却给水泵、行走机构等主成。

混凝土钻孔取芯机由合金钢材料制造螺旋齿轮，齿面高频淬火，能***，通过一对三角带轮，带动人造金刚石钻头旋转工作，升降结构采用***滚珠丝杠轻松方便，立柱采用厚壁无缝钢管，经***磨削后镀硬铬表面处理，使钻头作逆时针旋转并作上下移动达到钻孔或取芯之目的。

注意事项：

１.钻孔时，应***进给速度均匀，大约为3～5cm/min左右，如发现钻头受卡，可适当降低进给速度，必要时可将钻头提升一段，然后再慢慢钻入，忌硬性钻进，以免打坏钻头及机器。

2、整个钻进过程中必须保持充分水冷却。

3、钻孔结束时，只有将钻头脱离工件时，才可停机。

4、钻进过程中，不得超载，当电机温度超过70℃，（手感烫手），应降低加载力，并更换新钻头
