友情提醒：本产品价格并非实际价格，因为我们的产品都是非标定制，请先联系客服提供产品规格现场报价后，在进行下单。欢迎来访，谢谢！

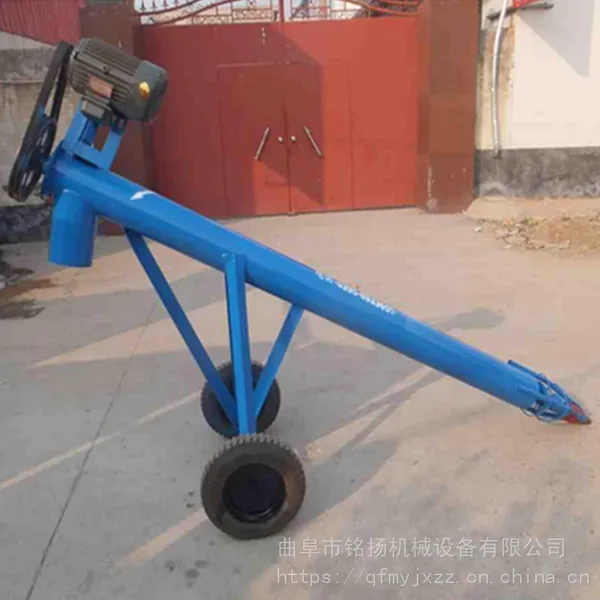

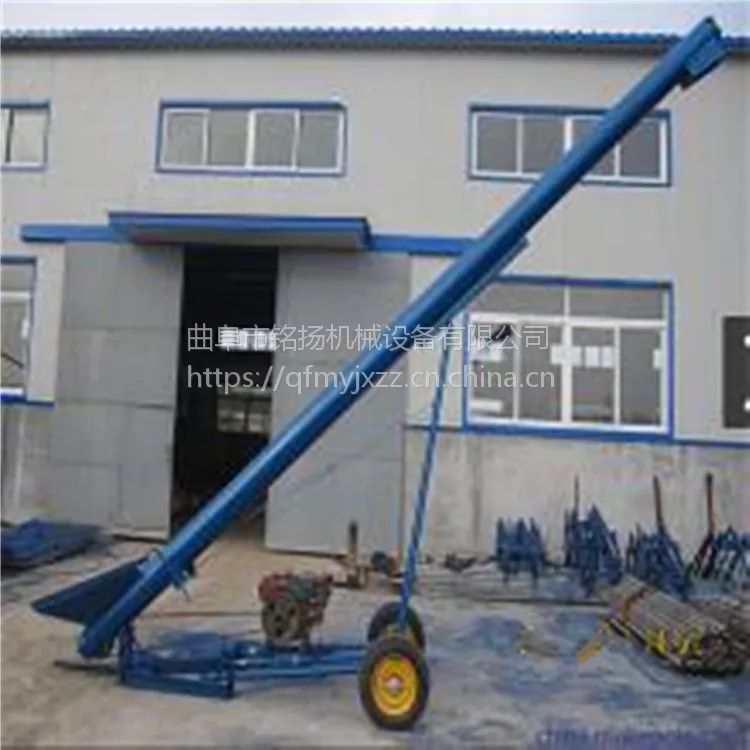

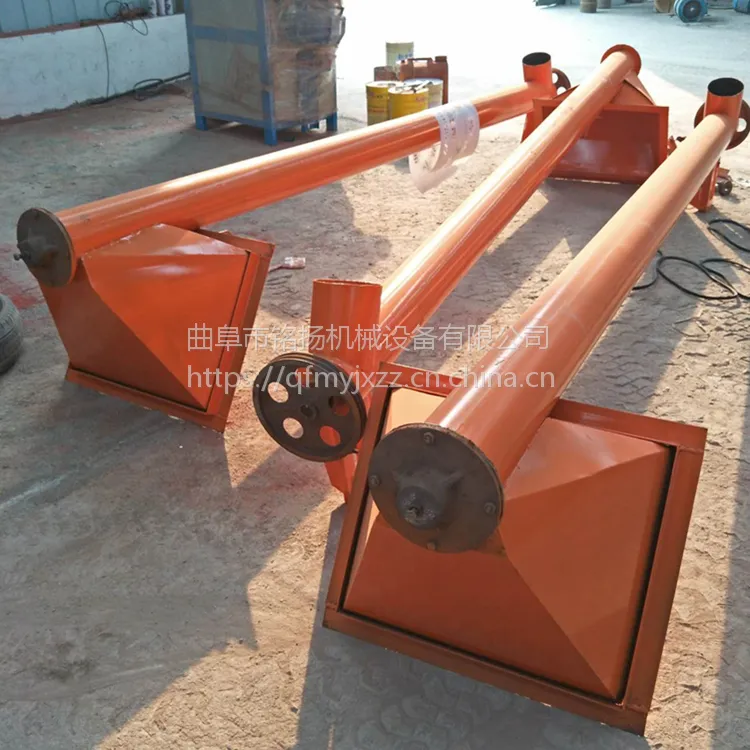

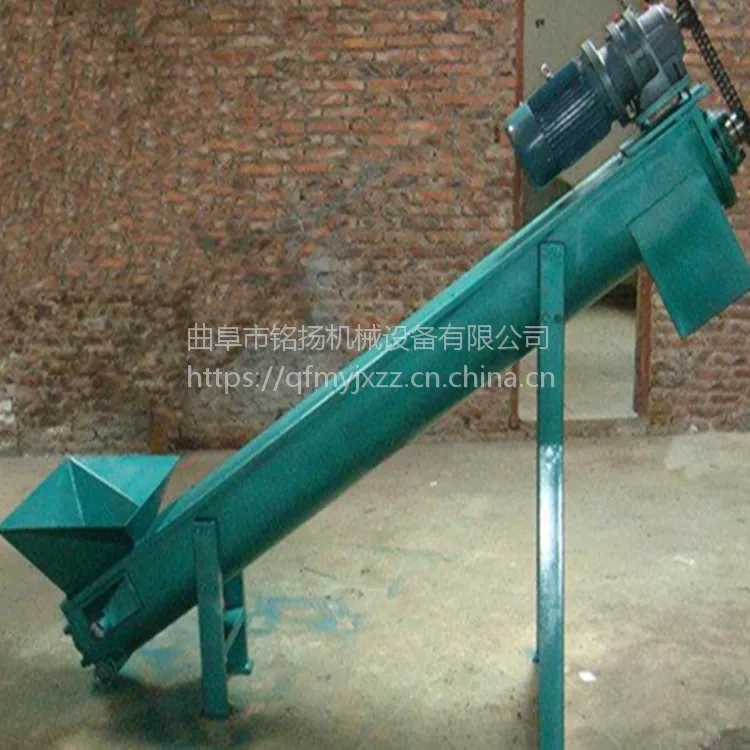

管式螺旋提升机是工农业各部门机械化运输工作的主要机组，可使运输工作减轻劳动强度，提高工作效率，应用范围广。管式螺旋提升机适用于各行业，如建材、化工、电力、冶金、mei炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰渣、水泥、粮食等。

管式上料提升机结构特点：

1 、螺旋轴与吊轴承、头、尾轴联接均采用嵌入舌式，安装、拆卸不需轴向移动，维修方便。、芯轴长、吊挂少、故障点少

2 、采用变径结构，增大吊轴承处容积，避免吊轴承与物料接触，吊轴承寿命可达两年以上。

3 、各传动部位均采用浮动连接方式，吊轴承为万向节结构，使螺旋体，吊轴承和尾部总成形成一个整体旋浮体，在一定范围内可随输送阻力自由旋转避让，不卡料，不堵料。

4 、头尾轴承座均在壳体外，所有轴承采用多层密封和配合密封技术，轴承使用寿命长。

产品优势

1、管式螺旋提升机承载能力大、***。

2、管式螺旋提升机适应性强、安装维修方便、寿命长。

3、管式上料提升机整机体积小、转速高、确保快速均匀输送。

4、管式上料提升机出料端设有清扫装置，该管式螺旋输送机噪声低、适应性强，进出料口位置布置灵活。

5、管式上料提升机密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。

管式螺旋输送机一般由输送机本体、进出料口及驱动装置三大部分组成；螺旋输送机的螺叶片有实体螺旋面、带式螺旋面和叶片螺旋面三种形式，其中，叶片式螺旋面应用相对较少，主要用于输送粘度较大和可压缩性物料，这种螺悬面型，在完成输送作业过程中，同时具有并完成对物料的搅拌、混合等功能。在头节内装有支推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴，此外，在尾节内还装有可轴向移动的径向轴承以补偿螺旋轴长度的误差和适应温度的变化。

产品描述

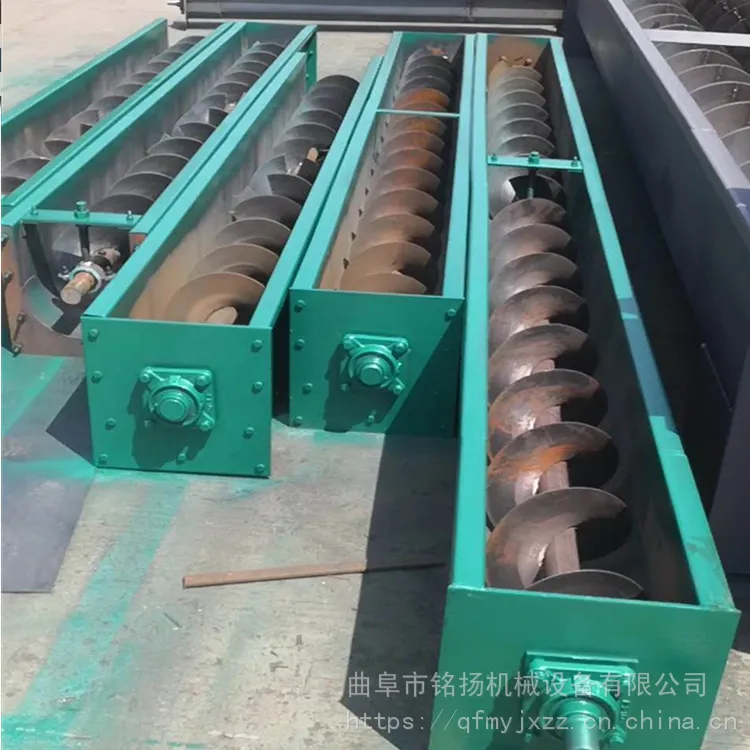

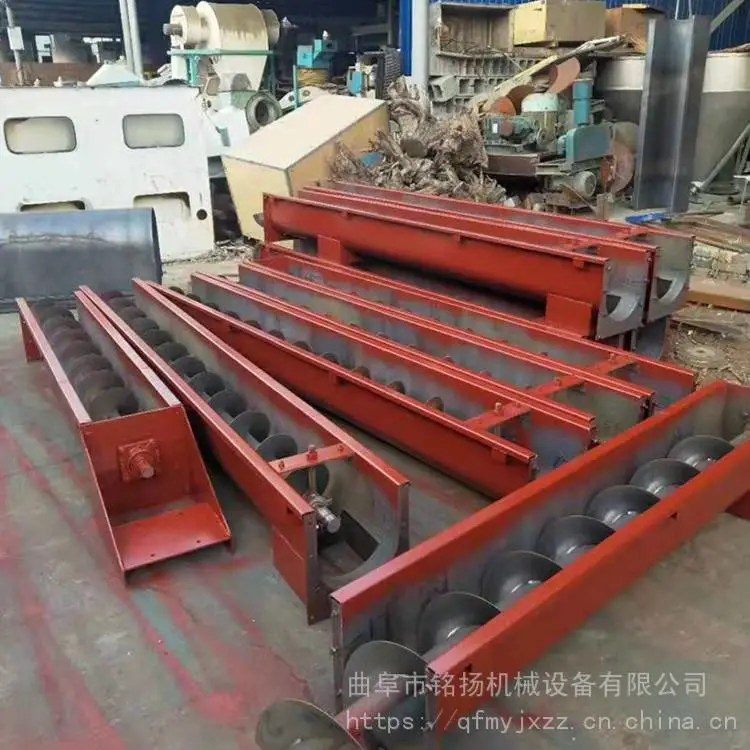

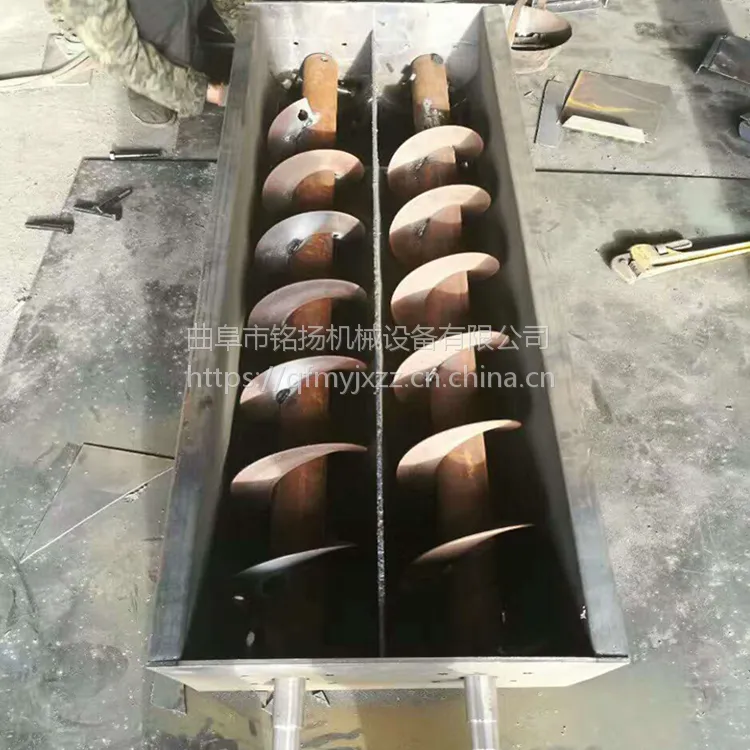

 螺旋输送机的一般结构，它主要由螺旋体、轴承、料槽、进出料口和驱动装置等部分组成。刚性的螺旋体通过头、尾部和中间部位的轴承支承于料槽，形成可实现物料输送的转动构件，螺旋体的运转通过安装于头部的驱动装置实现，进出料口分别开设于料槽尾部上侧和头部下侧。

1．安装

螺旋输送机的安装形式主要有：地面支承安装、悬吊支承安装、通廊或地沟中的安装和两台串联工作的安装。

安装和调整时应达到以下要求：

1．料槽中心线与螺旋轴应保持良好的同轴度。

2．料槽各节间连接处应紧密，不能出现错位现象。节与节间、顶盖与料槽间可加垫片，以***料槽的密封，同时，还可调节料槽的长度误差。

3．料槽内壁与螺旋体周围的间隙应相等。

4．驱动装置轴与螺旋轴应保持良好的同轴度。调整时可借助垫片调节驱动装置的高度。

5．螺旋体安装后应对其进行静平衡试验。

6．中间悬挂轴承应可靠而恰当地支承连接轴，以免螺旋轴产生径向变形。安装可通过调整轴承轴瓦间垫片达到要求。

7．整机安装完毕后，应检查机内有无杂物，各润滑处是否加足润滑油。

8．空载试车时，轴承不能漏油，且轴承温升不超过20℃。负载试车时，轴承温升不得超过30℃。

2．操作与维护

（1）开车前应判明电机旋转方向是否符合工作要求。还应检查料槽内有无杂物，特别是中间悬挂轴承处的堵塞物，以免发生堵塞故障。

（2）进入输送机的物料，应***行必要的清理，以防止大块杂质或纤维杂质进入输送机，***输送机正常工作。

（3）起动时应***空载起动，停车时应待机内物料排净后再停车。

（4）在运行过程中，如发现大块杂质或稻杆、草绳等纤维性杂质进入料槽，应立即停车处理。不能在没有停机的情况下，直接用手或借助其他工具伸入料槽内掏取物料。

（5）输送粘性较大、水分较高的物料时，应经常清除机内各处的粘附物，以免引起输送量下降甚至产生堵塞。

（6）输送机顶盖必须盖严，以防止外界物品进入料槽，机内灰尘外扬，甚至发生安全事故。同时，还应禁止在机盖上踩踏行走，以防人身安全事故的发生。

3．堵塞故障的分析

螺旋输送机由于输送物料空间较小，对物料很敏感；螺旋轴旋转时易发生物料的缠绕；还有中间悬挂轴承易堵塞物料。所以堵塞是螺旋输送机常见的故障，发生堵塞轻者会影响产量，增加电耗，严重时会烧坏电机，扭断螺旋轴，影响生产的正常进行。产生堵塞的原因很多，防止发生堵塞主要可采取以下措施：

1．合理选择螺旋输送机的各技术参数，如慢速螺旋输送机转速不能太大。

2．严格执行操作规程，做到无载起动、空载停车；***进料连续均匀。

3．加大出料口或加长料槽端部，以解决排料不畅或来不及排料的问题。同时，还可在出料口料槽端部安装一小段反旋向叶片，以防端部堵料。

4．对进入输送机的物料进行必要的清理，以防止大杂或纤维性杂质进入机内引起堵塞。

5．尽可能缩小中间悬挂轴承的横向尺寸，以减少物料通过中间轴承时堵料的可能。

6．安装料仓料位器和堵塞感应器，实现自动控制和报警。

7．在卸料端盖板上开设一防堵活门。发生堵塞时，由于物料堆积，顶开防堵门，同的通过行程开关切断电源。

不适宜输送易变质、粘性大的和易结块的物料。
螺旋输送机俗称绞龙，是矿产、饲料、粮油、建筑业中用途较广的一种输送设备，从输送物料位移方向的角度划分，螺旋输送机分为水平式螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升 。螺旋输送机全是由钢材做成的，螺旋输送机用于输送温度较高的粉末或者固体颗粒等化工、建材用产品。螺旋输送机的内部是有一个输送管，叶片成螺旋状焊接在输送管上。

特点
1、结构简单，横截面尺寸小，密封性能好；
2、在整个长度上都可以装料和卸料；
3、在同一机槽内还可作两种方向的输送；
4、操作安全方便，制造成本较低；
5、在输送过程中同时兼有搅拌和松散物料的作用；
6、根据用户要求可配备脱底清扫门，防堵门及电气控制系统等辅助机构。

安装方便，如多台拌料机同时使用一种料，只需一台上料机可同时供多台拌料机的上料，免除人工加料的麻烦，使加料工作变得安全、更省时、更省力。输送能力根据上料高度和原料不同而会有所改变。可根据客户要求定制其它规格（更大或更小输送能力）的设备。
不锈钢螺旋螺旋提升机主要用于输送粉状、颗粒状和小块状物料，如农药、、调味品、添加剂、化工品等，螺旋提升机不适宜输送易变质、粘性大的和易结块的物料。

螺旋提升机的优缺点是什么
优点：
螺旋输送在广泛运用，随着使用范围的不断扩大，市场需求的不断增加．等径等螺距螺旋叶片已经不能满足生产的实际需要，提出了变径变螺距叶片加工下料问题，选料不当，容易造成不必要的浪费，为此，提出一些改进方法．以达到充分利用材料，***的目的。
1、采用变螺距技术来提高螺旋上料机的输送能力。螺旋输入节用较小螺距．中间节螺距增大至10～20mm，输出节螺距再增大10～20 mm。使输入节粉料填充量增大，中间节和输出节随螺距变大，填充量减少，这样做可有效地防止一些粉料在输送时发生倒流或卡堵现象。
2、螺旋输送机一般采用水平或倾斜向上输送方式，螺旋轴的防松主要由前支座完成。前支座内设止推轴承，由双螺母加单耳止动垫圈相互备紧对其压紧和防松。为增强防松效果，在前端螺母两侧加设紧定螺钉。
3、输送机的工作角度，按一般规律，螺旋机在功率、螺距、转速、物料容重及填充系数相同的条件下．生产率随着工作倾角加大而降低，而且还是一种非线性的关系。综合考虑设备的整体结构和螺旋机生产率的需求，螺旋机的工作倾角保持在45。左右。
缺点:
管式螺旋输送机不宜输送易变质的、粘性大的、易结块的物料，因为这些物料在输送时会粘结在螺旋上，并随之旋转而不向前移动或者在吊轴承处形成物料的积塞，而使螺旋机不能正常工作。LS型螺旋机螺旋直径从200毫米到500毫米，共有五种规格，长度从4米到70米，每隔0.5米一档，选型时符合标准公称长度，特殊需要可在选配节中另行提出。

售后、保修服务范围：
《1》年费进行机器安装，调试和操作培训。
《2》在保修期内，免费排除因产品质量问题引发的机器故障。
《3》在保修期内，免费排除因产品质量问题损坏的零配件。
《4》保修服务范围***于出现故障的设备，我公司不承担因该设备故障给您带来的任何直接或间接损失的责任
保修期限：
自购机之日起计算，所有机器保修一年，一年内非人为因素，因产品质量机器零配件需要更换的
