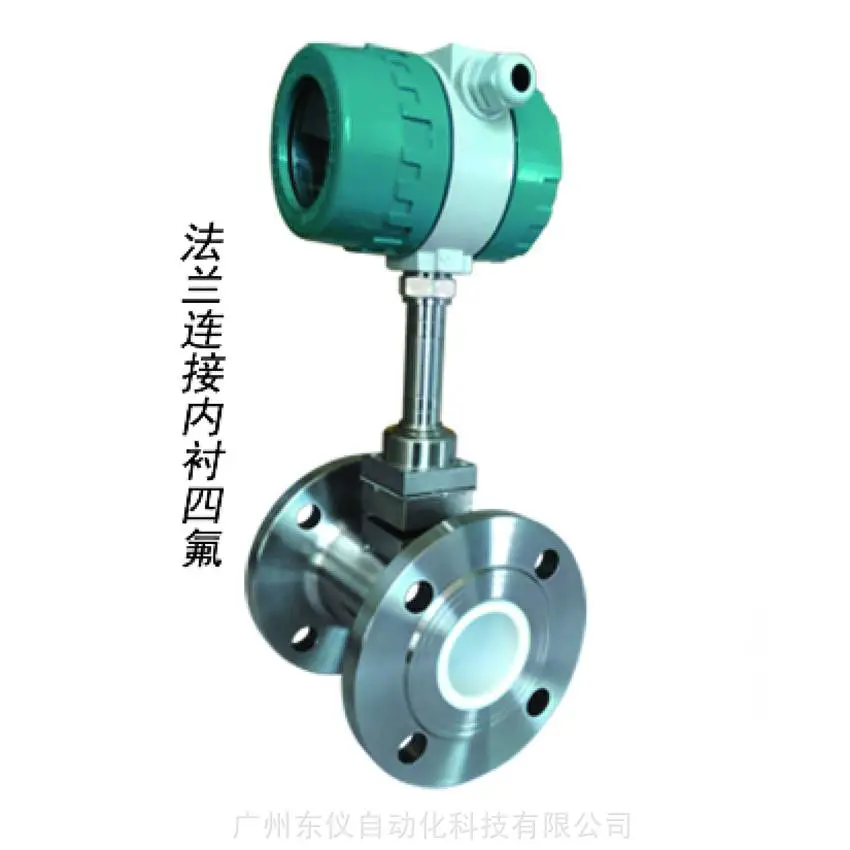

一、产品概述

  衬四氟涡街流量计是一种用途极广泛的流量仪表，几乎可以用在所有气体，液体和蒸汽的流量计测量和控制，我公司研制开发具有国际***水平的***DYWJ系列数字智能涡街流量计，它突破了传统模拟方式处理涡街信号的局限，通过现代数字信号处理的方法对涡街探头信号进行识别、筛选，从而得到正常的流量信号，***的提高涡街的抗震性能，从根本上解决了围绕涡街几十年来不抗震问题。

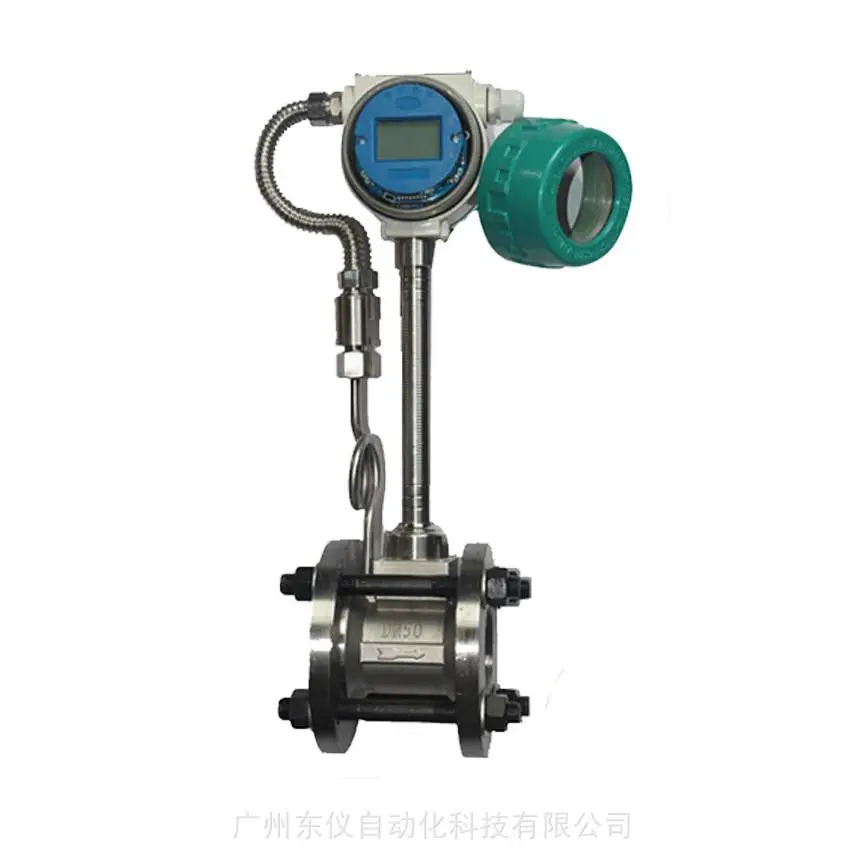

 该仪表采用***的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，***了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单***量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。

二、工作原理

衬四氟涡街流量计涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。当介质以一定速度流过三角柱体时，在三角柱体两侧后面产生一个交替排列的旋涡带，称之为“卡门旋涡”，由于旋涡发生体两侧交替产生旋涡，于是在发生体两侧产生压力脉动，从而使检测体产生交变应力，封装在检测探头体内的压电元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，放大器将这种电荷信号进行放大、滤波、整形，***输出与介质流速成正比的脉冲信号，送至积算仪进行处理和显示。

在一定雷诺数范围内(2×104 ～7×106)旋涡的释放频率f与流体流速v及旋涡发生体的迎流面宽度d之间关系，可用下式表示:f=Sr·V/ d，式中f-卡门旋涡的释放频率;Sr-系数(称为斯特劳哈尔数)，V-流速，d-三角柱体的宽度。斯特劳哈尔数是旋涡流量计的重要系数。在曲线的Sr≈0.16的平直部分，所以只要准确测出频率f,就可以测出流体流速v=f·d/Sr，从而达到测量管道内流体流量的目的，即:Q=3.6×f/k(1)(k-仪表系数次升。

三、产品特点

1.无可动部件，长期稳定，结构简单便于安装和维护；

2.采用消扰电路和抗振动传感头，具有一定抗环境振动性能；3.采用***功耗单片微机技术；

4.由软件对仪表系数非线性进行修正，提高测量精度；

5.压力损失小，量程范围宽；

6.重得性好,短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的***度，在贸易结算中是优先选用的流量计；

7.高***度，一般可达±1.5%、±1%，高精度型可达±0.5%、±0.2%；

四、产品应用

衬四氟涡街流量计是一种可以测腐蚀液体、气体及高温蒸气等各种介质的流量计。广泛应用于大、中、小型各种管道给排水、工业循环、污水处理、油类、煤碳、环保 、冶金、造纸等行业，用于各种气体，压缩空气、饱和及过热蒸汽、天然气等低粘度流体的流量测量。也可以用于含有微小颗粒、杂质的浑浊液体的测量等领域的流量测量。
