品牌:GH/工恒 | 型号:FT14H-16C | 材质:不锈钢 |
连接形式:螺纹 | 适用介质:蒸汽 | 压力环境:常压 |
流动方向:单向 | 驱动方式:蒸汽 | 规格:15-100 |
种类:浮球式 | 公称通径:15mm~100mm | 工作温度:常温 |
零部件及配件:阀体 | 形态:杠杆式 | 类型(通道位置):二通式 |

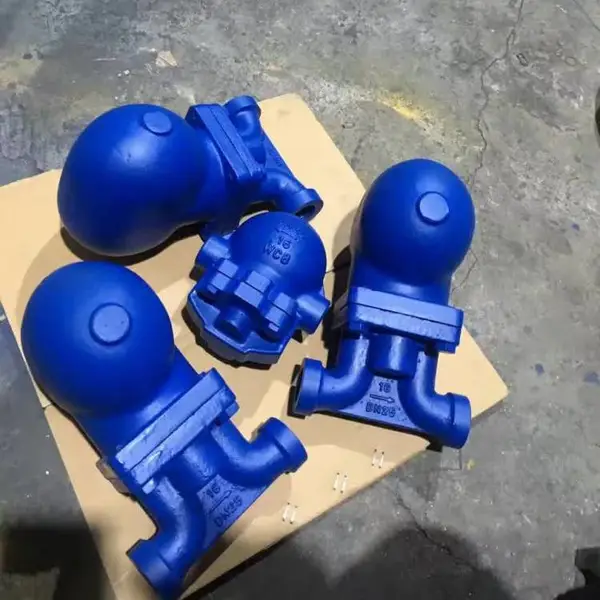

FT14H-16/25C(杠杆浮球式疏水阀)
杠杆浮球式蒸汽疏水阀的优点是不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,小过冷度为0℃,能使加热设备达到工作效率;杠杆浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏
杠杆浮球式蒸汽疏水阀的优点是不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,小过冷度为 0℃,能使加热设备达到工作效率;杠杆浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏;它的工作压力0.01Mpa,背压率≤85%;内部带有排气装置,杠杆浮球式蒸汽疏水阀采用自动排空气阀,能自动排除不凝结气体,非常灵敏,工作质量高,使用寿命长。该疏水阀设计有平衡双阀座 结构,可达到小体积大排水量,特别适用于大型加热设备和换热站设备的阻汽排水,是大型加热设备的蒸汽疏水阀。
产品名称 | FT44H杠杆浮球式疏水阀 |
产品型号 | FT44H |
公称通径 | DN15-20 |
压力范围 | 1.0-1.6MPa |
阀体材质 | 铸钢丨不锈钢(304L/R、316L/R) |
疏水阀是用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。当使用和利用蒸汽的设备只需要蒸汽,在这种设备内肯定会产生凝结水,凝结水则成为有害的流体,同时还混入了空气和其他不可凝气体,成为引起设备产生故障和降低性能的原因。在这种情况下,疏水阀重要的功能有以下三个方面:(1)能迅速排除产生的凝结水。(2)防止蒸汽泄漏。(3)排除空气及其他不可凝气体。
FT44H杠杆浮球式疏水阀概述:
产品用途:用于各种蒸汽加热设备、蒸汽管网和凝结水回收系统及需要快速排除凝结水的工况,它能迅速、自动、连续地排除凝结水,有效地阻止蒸汽泄漏,并获得加热效果。产品特点:1、能连续排放饱和凝结水加热设备不会有水积聚,从而获得的热效率。2、蒸汽压力变化时不受影响浮球带杠杆自动调节阀座开度,工作连续、。3、排空气性能好自动排空气装置能排除不凝结的冷热气体,无气锁现象,工作平稳无噪音。4、密封性能,密封件采用球面结构,工作时无集中磨损使用寿命长。
FT44H杠杆浮球式蒸汽疏水阀内部结构图:
主要性能参数:
工作压力 | 0.01Mpa | 铸钢允许温度 | 425℃ |
小过冷度 | ≈0℃ | 不锈钢允许温度 | 525℃ |
有负荷漏气率 | ≈0 | 适用介质 | 饱和蒸汽、凝结水 |
允许背压率 | 80% | 排空气装置 | 不锈钢/合金 |
阀体、阀盖 | WCB/304 | 浮球 | 不锈钢 |
阀座 | 2Cr13/304 | 过滤网 | 不锈钢 |
主要外形及连接尺寸:
DN | L | H | H1 | SΦ | A×C |
15 | 230 | 148 | 88 | 112.5 | 95×95 |
20 | 230 | 148 | 88 | 112.5 | 95×95 |
25 | 230 | 148 | 88 | 112.5 | 95×95 |
32 | 270 | 238 | 158 | 176 | 147×147 |
40 | 270 | 238 | 158 | 176 | 147×147 |
50 | 270 | 238 | 158 | 176 | 147×147 |
65 | 270 | 238 | 158 | 176 | 147×147 |
80 | 350 | 300 | 190 | 210 | 210×210 |
100 | 350 | 300 | 190 | 210 | 210×210 |
【疏水阀】在蒸汽加热系统中起到阻汽排水作用,选择合适的疏水阀,可使蒸汽加热设备达到工作效率。要想达到理想的效果,就要对各种类型疏水阀的工作性能、特点进行的了解。疏水阀的品种很多,各有不同的性能。【疏水阀选用】:首先应选其特性能满足蒸汽加热设备的运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和。疏水阀要能“识别”蒸汽和凝结水,才能起到阻汽排水作用。“识别” 蒸汽和凝结水基于三个原理:密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀:分类为『机械式疏水阀』『热静力式疏水阀』
