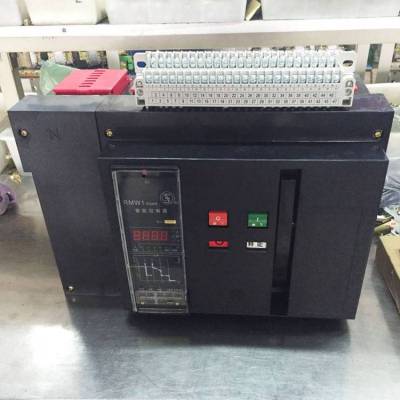

上海人民rmw1智能型框架断路器rmw1-3200***式断路器，***代理rmm1塑壳断路器，rmw1断路器附件产品，rmw1断路器配件。

rmw1断路器的灵敏度

为了***断路器的瞬时或短延时过流脱扣器在系统***小运行方式下，在其保护范围内发生***轻微的短路故障时能可靠动作。断路器保护的灵敏度必须满足《低压配电设计规范》 (cb50054-95)规定其灵敏度应不小于1.3，即sp=lk.min/iop≥1.3。式中，lop为瞬时或短延时过流脱扣器的动作电流，ik.min为断路器保护的线路末端在系统***小运行方式下的单相短路电流或两相短路电流，sp为断路器的灵敏度。 在***断路器时，还应注意对其灵敏度的校验，对于同时具有短延时和瞬时过电流脱扣器的选择性断路器，只需要校验短延时过电流脱扣器的动作灵敏度，不需要校验瞬时过电流脱扣器动作的灵敏度。

常见的1、1.5、2.5、4、6平方电线可以负荷瓦？电流

rmw1断路器脱扣器的选择和整定

（1）瞬时过电流脱扣器动作电流的整定断路器所保护的对象中，有某些电器设备，这些电器设备在启动过程中，会在短时间内产生数倍于其额定电流的高峰值电流，从而使断路器在短时间内承受较大的尖峰电流。瞬时过电流脱扣器的动作电流lop(o)必须躲过线路的尖峰电流ipk，即iop(o)≥krel·ipk。式中，krel为可靠系数。在***断路器时，应注意使断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流，以免引起断路器的误动作。

（2）短延时过流脱扣器动作电流和动作时间的整定短延时过流脱扣器的动作电流lop(s)，也应躲过线路的尖峰电流ipk，即iop(s)≥krel·ipk。式中，krel为可靠系数。短延时过流脱扣器的动作时间一般分0.2s、0.4s和0.6s三种，按前后保护装置的保护选择性来确定，应使***级保护的动作时间比后一级保护的动作时间长一个时间级差。

（3）长延时过流脱扣器动作电流和动作时间的整定长延时过流脱扣器主要是用来保护过负荷，因此其动作电流iop(l)只需要躲过线路的负荷电流即计算电流i30，即iop(l)≥krel·i30。式中，krel为可靠系数。长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间，以免引起低压断路器的误动作。

（4）过流脱扣器的动作电流与被保护线路的配合要求为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火，而其断路器不跳闸事故的发生，断路器过流脱扣器的动作电流lop应符合公式的要求，lop≤kol·ial。式中，ial为绝缘线缆的允许载流量；kol为绝缘线缆的允许短时过负荷系数，对瞬时和短延时过流脱扣器，一般取4.5;对长延时过流脱扣器，做短路保护时取1.1，只做过负荷保护时取1。

如果不满足以上配合要求，则应改选脱扣器动作电流，或适当加粗导线或电缆线的截面积。

断路器的***，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本提供的保护特性曲线***保护特性，并需对短路特性和灵敏系数进行校验。

框架断路器也称为***式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。框架断路器适用交流50hz，额定电压380v、660v，额定电流为200a-6300a的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。

在正常的条件下，可作为线路的不频繁转换之用。1250a以下的断路器在交流50hz电压380v 的网络中可用作保护电动机的过载和短路。框架式断路器还经常应用于变压器400v侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。 塑壳式断路器一般用于配电馈线控制和保护，小型配电变压器的低压侧出线总开关，动力配电终端控制，也可用于各种生产机械的电源开关。

微型断路器是建筑电气终端配电装置引中使用******的一种终端保护电器。用于12***以下的单相、三相的短路、过载、过压等保护，包括单极1p，二极2p、三极3p、四极4p四种。微型断路器由操作机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。其主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

在民用建筑电气设计中，微型断路器主要用于线路的过载、短路、过电流、失压、欠压、接地、漏电、双电源自动切换及电动机的不频繁起动时的保护、操作等用途。
