锂电池循环测试压力监控夹具，循环测试压力监控设备主要是针对动力电池模组的电池膨胀力测试装置，其能模拟电池模组中的电池在实际使用过程中的膨胀受力情况。它可以作为评估电池模组结构是否的一个关键因素，也为设计人员设计的电池模组结构提供一个依据。

系统功能：

?  通过位移测量装置对电池形变测试

?  通过压力测量装置对电池膨胀力测试

?  通过施力装置对电池施加力按要求调节

2、锂电池循环测试压力监控夹具设备技术参数

2.1锂电池循环测试压力监控夹具功能说明

2.1.1设备主要用来动力电池膨胀测量的测试。通过有效控制，可以任意测量电池膨胀时产生的位移形变和压力的变化。

2.1.2激光测厚： 采用半导体激光器作为光源，激光波长为660nm。采用非接触式测量方式，利用激光束作为检测时的机械探针。传感器有很高的分辨率，并且测量精度可达0.5um。系统采用反馈式调节方式，对过程进行闭环实时监控。

2.1.3压力监测:多种测试模式和显示方式可供选择，高精度高分辨率。

2.1.4设备和电脑接口：设备与电脑采用以太网接口，可以***数据采集的稳定性和实时性。

2.1.5日志追踪：具备日志功能，包括测试整个过程中操作记录，异常记录，可用于测试过程的追溯和异常查询。

2.1.6曲线分析与处理：具备强大的曲线分析能力：可选择多个数据文件曲线进行比对。

一、基本要求

1.1.数量：1套

1.2.用途：

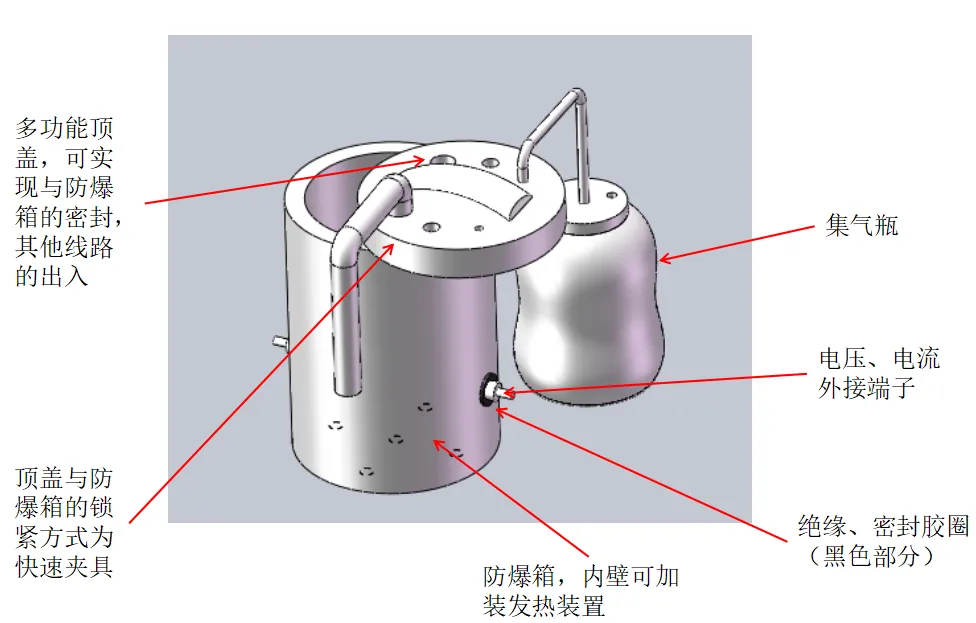

用于监测单体电池在做加热或过充或针刺测试过程中电池着火或泄漏的气体成份（如碳酸脂、co、氢气、乙烯、甲烷）和产气量提供实时数据。

1.3.设计指标

u 设备内外结构材料放耐腐蚀、耐高温、结实耐用、防爆；

u 采用高精度气体传感器、电压、温度传感器；

u 容积尺寸约100*150mm；

u 实时采集、记录、存储数据且可设置采样周期；

u 高清摄像头1只；

u 控制模式：远程电磁阀自动控制；

u 独立集气瓶；

u 高精度气体流量计；

u 多路传感器检测气体；

u 双重防爆装置设计。
