舞钢NM360E低温耐磨钢板硬度达320-400HB，耐-40度低温冲击，冷弯成型，热成型，易切割，易加工，优良焊接性能。主要应用于矿山机械，工程机械，煤矿机械的耐磨部件。

一、舞钢耐磨钢板牌号分：WNM360B、WNM360D、WNM360E、WNM400B、WNM400D、WNM400E、WNM450B、WNM450D、WNM450E、WNM500B、WNM500D、WNM500E等系列。

NM360E切割特性

与普通钢板一样，钢板可进行气割加工，具有良好的气割特性，为防止气割时钢板产生龟裂口，应选择高的气体压力及氧气压力和低的切割速度方式。考虑到厚板和高硬度级别钢板的龟裂敏感性，切割前需进行在250℃以下预热(可考虑以下建议值)，并且后补热。注意:长时间进行小构件的切割时，构建硬度会随温度的升高而硬度下降。对于气割面因受热影响，会形成薄的硬化层，其深度有2——3mm。

NM360E加工特性

钢板具有良好的切削及剪切性能。在钢板机加工时，应根据钢板硬度及使用切削工具,合理选择进刀量及给进速度,通常选用工具材质为高速钢或硬质合金,尤其是钴合金高速钻头。注意：在高硬度的情况下，应尽量减少切削量和进刀量。

NM360E冷成型特性

  尽管钢板强度和硬度很高，但其冷弯性能良好，钢板可进行冷成形加工。为防止钢板冷加工时，在边部开裂，在折弯曲区域火焰切割边或剪切边需进行修磨。注意：随着屈服强度的提高，同样厚度的钢板所需的变形力和回弹力也要提高。当钢板进行冷变形时，可以考虑以下建议值(“t”为板厚)。

NM360E热成型特性

钢板具有良好的热加工性能，钢板可在热加工温度200℃以下进行成型。当钢板加热至250℃以上时，钢板硬度将出现下降。若钢板加工温度超过相变温度(如AC1以上),热加工后,需重新淬火才可能恢复硬度。注意:重新淬火获得的硬度会与出厂时测量的硬度不同，其原因是由于钢厂和加工设备的差异所致。

NM360E焊接特性

钢板通常采用药皮保护电弧焊、二氧化碳气体保护焊进行焊接，即可得到满意的焊接接头。手工电弧焊应选用低残留潮气的碱性焊条，必要时，焊条应按厂家要求进行干燥处理。对高硬度钢板实施焊接时，建议对钢板进行预热，预热温度可考虑以下建议值和参见焊接规范。注意:焊缝填充料应在构件承受载荷和焊缝承受磨损的许可范围内，应尽可能地选择软的焊材。同时，注意钢板和构建预热温度必须避免超过200℃，因为它将使硬度降低。

钢种对照

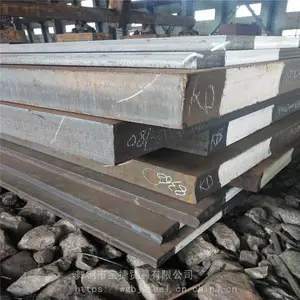

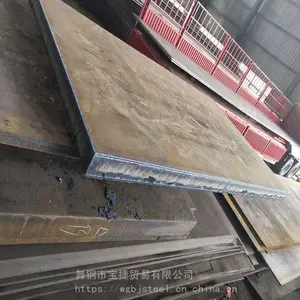

 二、舞钢耐磨钢板库存图

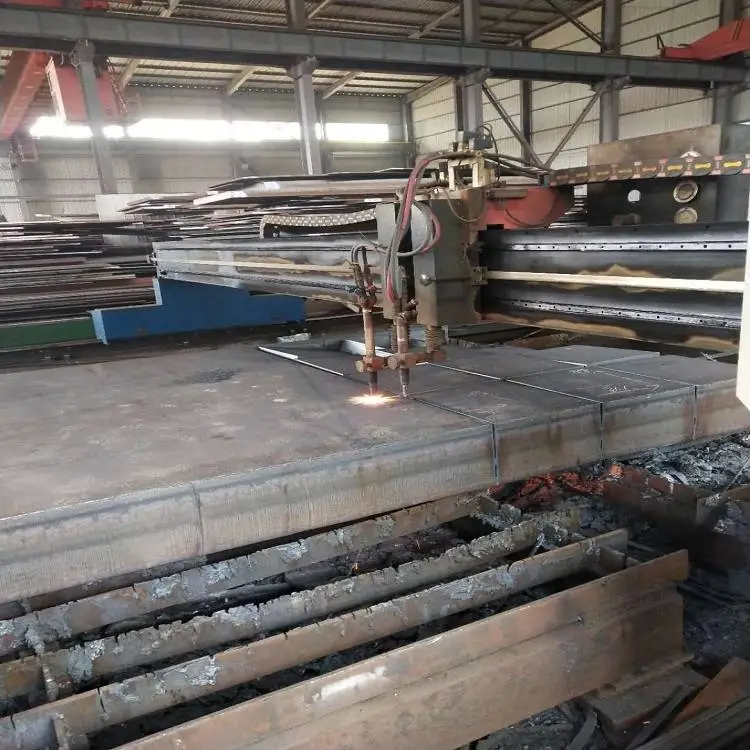

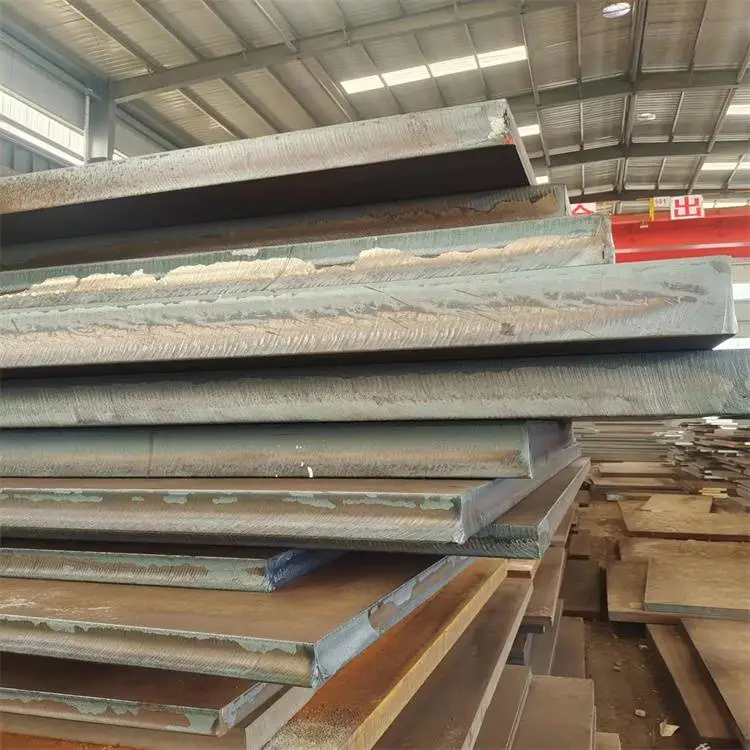

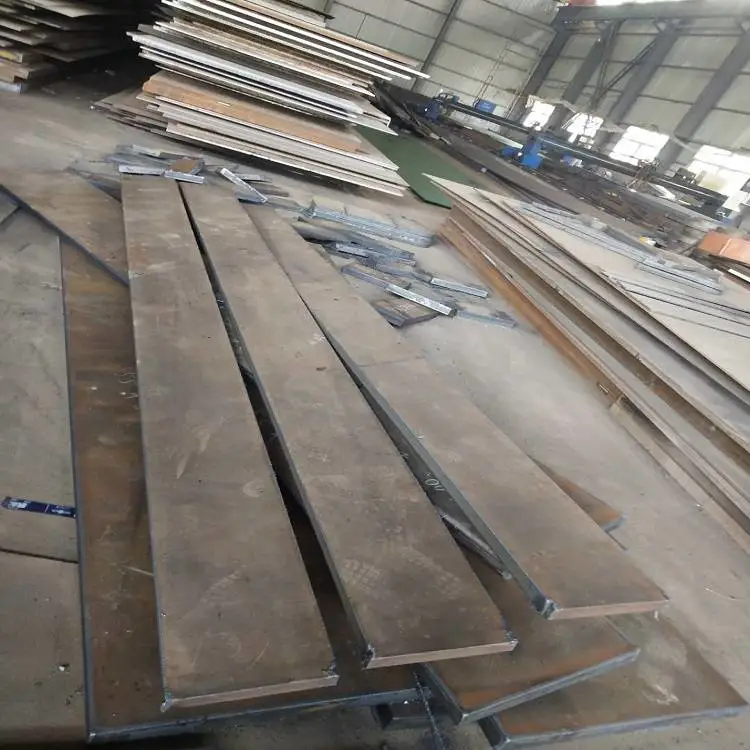

三.NM360E切割加工图

舞钢市宝捷贸易公司集钢板期货现货切割加工为一体的贸易公司，公司依托舞钢宽厚钢板的科研生产优势，销售舞钢各类材质钢板。厂家订货，***产品质量。
