产品概述

1、在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。

2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。

3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。

4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。

5、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。

6、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。

7、快要关闭时，球体已在与阀座无接触的情况下旋转了90°。

8、手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

  DYQ340F/H上装式偏心半球阀设计上采用下阀杆固定半球结构，***了阀门在苛刻工况下工作过程无故障。在全关闭或全开启状态下没有所谓普通球阀的副腔，所以不会出现堵死现象。                                                                                                                                                                                                               产品型号：DYQ340F/H/Y-16C
公称通径；DN40-1600mm
适用温度；-20℃-425℃
适用介质：清水、海水、污水、酸碱等液体，料浆、蒸汽、燃气、油类
驱动方式：手动、电动、气动
链接形式：法兰式、焊接式
安装方式：立式、卧式                                                                                                                                                                                                          产品特点

   1 压力损失小：全开时水损为零，流道完全通畅；内腔自动清洗，阀芯90度旋转，自动冲洗阀体内腔，将介质中的杂物清洗干净并且介质不会沉积在阀腔内。球体为半球形，流通具有的Cv值，增强了泵的系统效率，并使磨蚀降为zui小程度。
  2 自动补偿密封可靠：正压时，利用偏心的原理，球体与阀座越关越紧，从而得到良好的密封；反压时，浮动式阀座在受压作用下，阀座自动向球体推紧，压力越高，阀座向球体越堆越紧，从而得到良好的密封；可保持持久的紧密封，能适应苛刻的工况。在长期的使用下，阀座密封如有磨损或损伤，在弹簧作用下阀座自动向球体推紧，从而得到良好的自动补偿功能。
   3 适合高流速介质：因球体隐藏在阀腔的一侧而形成直通流道无流阻，坚固的偏心固定曲轴，在高流速的介质中无振动、无噪音。
   4 寿命长开关轻松：无易损部件，由于偏心的作用，阀门启闭过程中球体与阀座的密封面完全脱离，使阀座表面与球冠球面间无擦伤做无摩擦转动，***减少了操作力矩扭，操作轻巧；阀门的自动补偿功能，大大的提高了阀门的寿命。
   5 维修方便：本阀上装式设计，球冠和支球体从阀门上部装入；检修时只需打开阀盖吊出球冠和支球体即可进行维修和密封环及其他配件，不必将整个阀门从管道上卸下来，这给地下管线，工业用球阀带来很大方便。                                                                                                                                                                                                                         主要零件材料：

结构尺寸

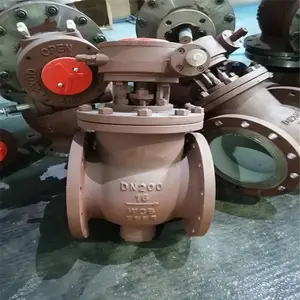

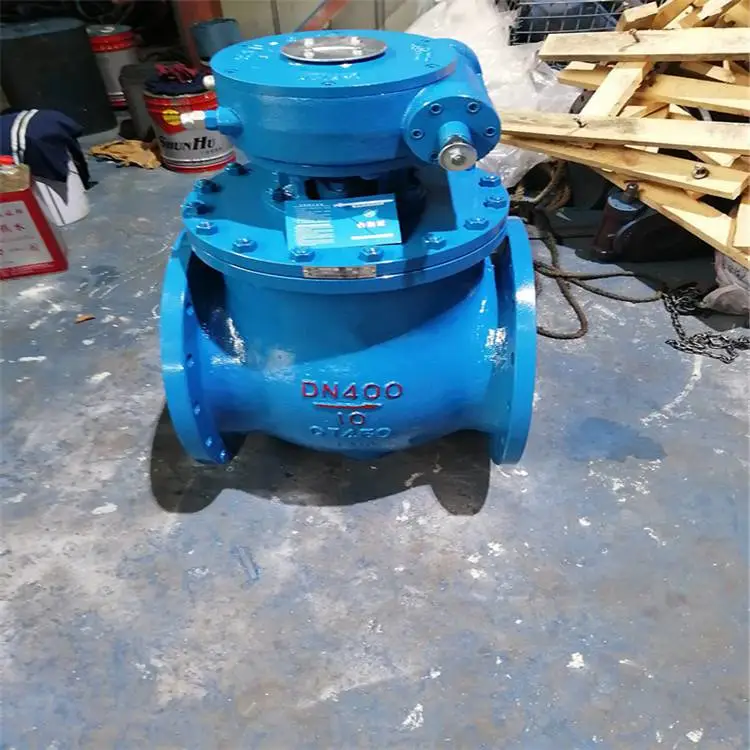

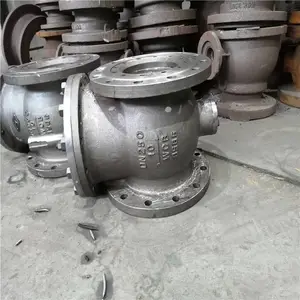

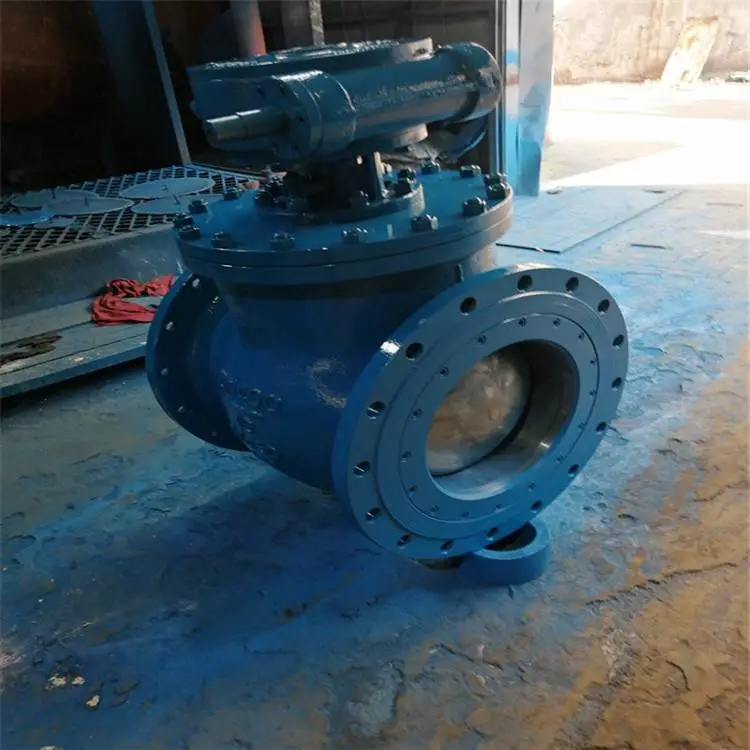

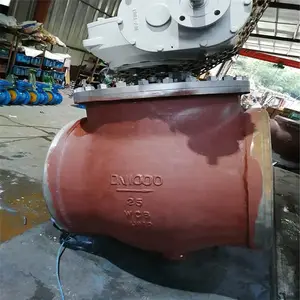

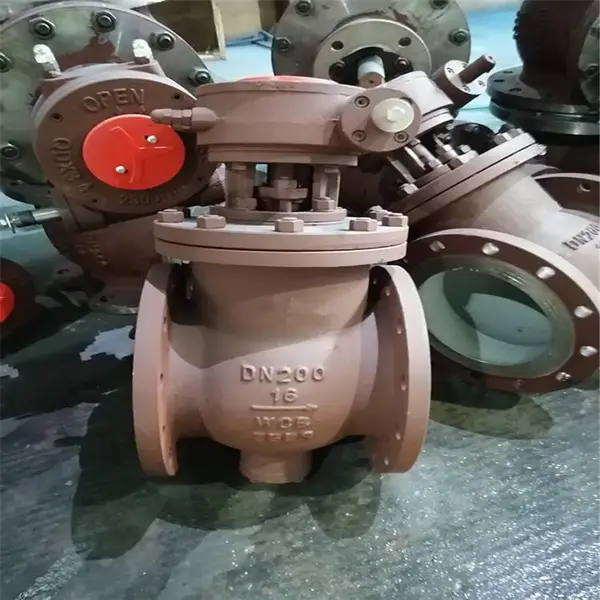

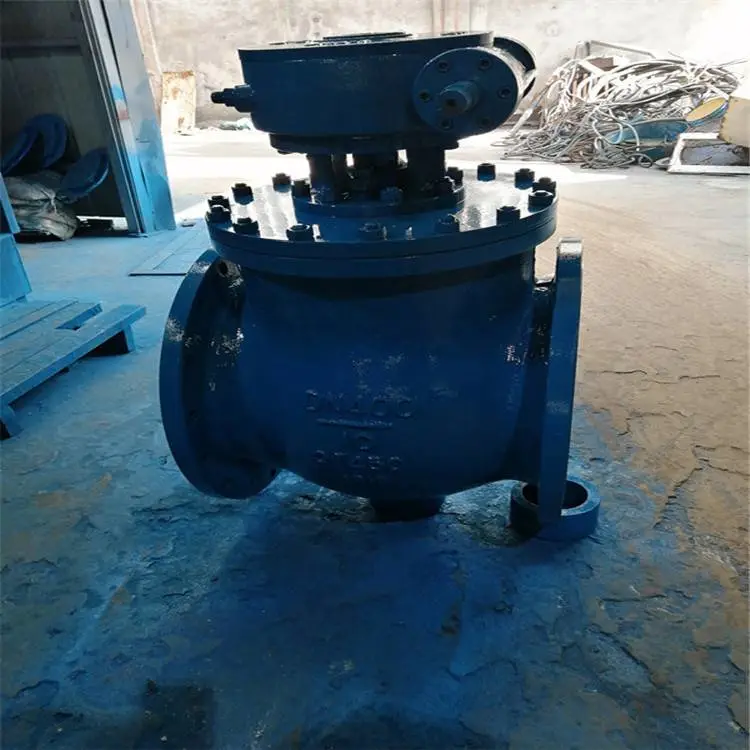

图片展示 ：
