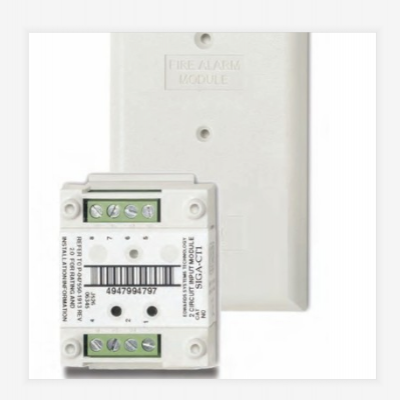

爱德华SIGA-CT1单输入模块监视模块_技术参数|资料

一，技术指标

内置微处理器 CPU 和非遗失性存储器

软地址，自动编址，生成连线图

红/绿 LED 状态指示

单输入模块占用 1 个模块地址

工作电压：15.2～19.95V

工作电流：CT1  正常时 250u A，报警时 396u A CT2  正常时 400u A，报警时 680u A

智能特征输入模块用于连接常开报警、监视或状态类型的干触点启动设备回路。输入回路受监视(Class B)，终端电阻 47KΩ。
