径流泥沙自动监测系统

一、概述

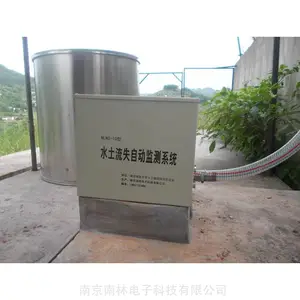

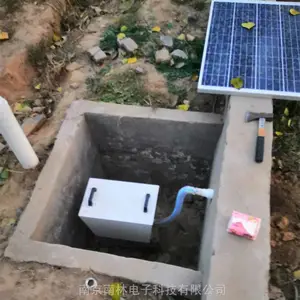

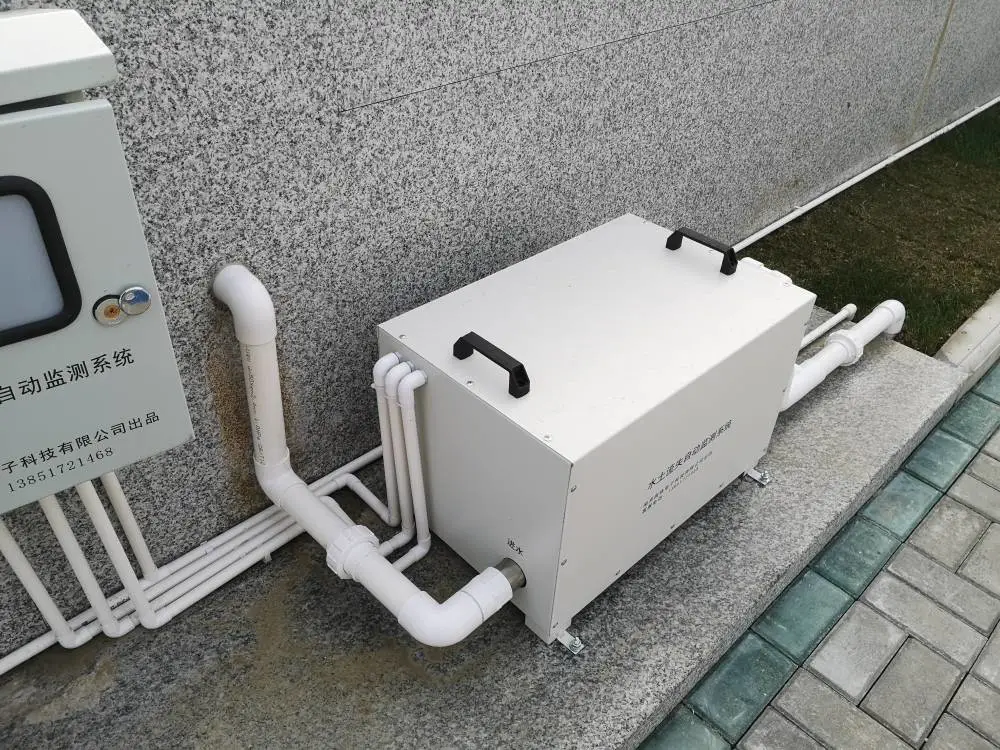

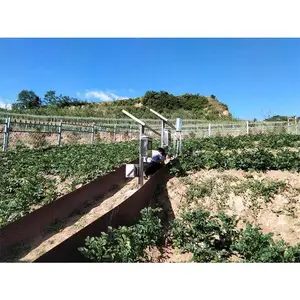

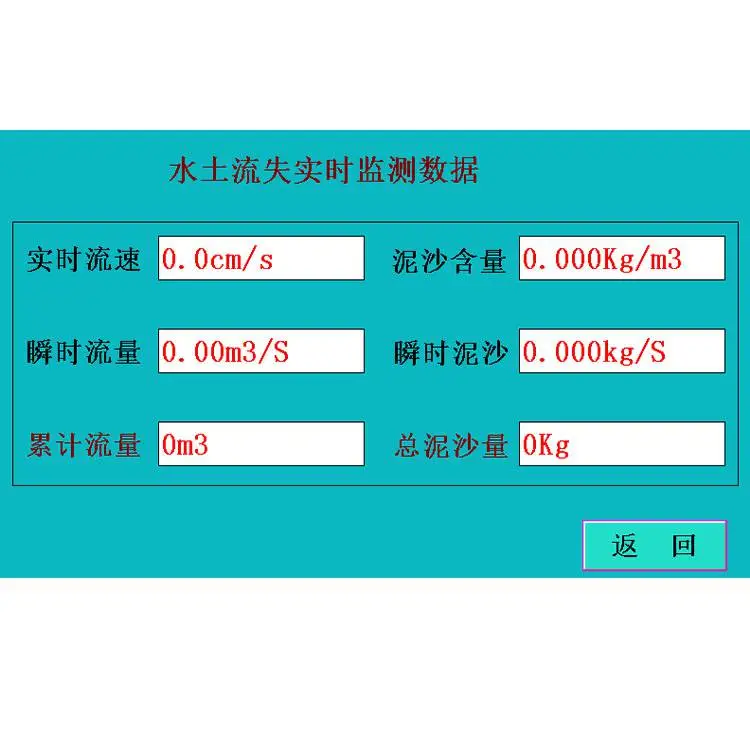

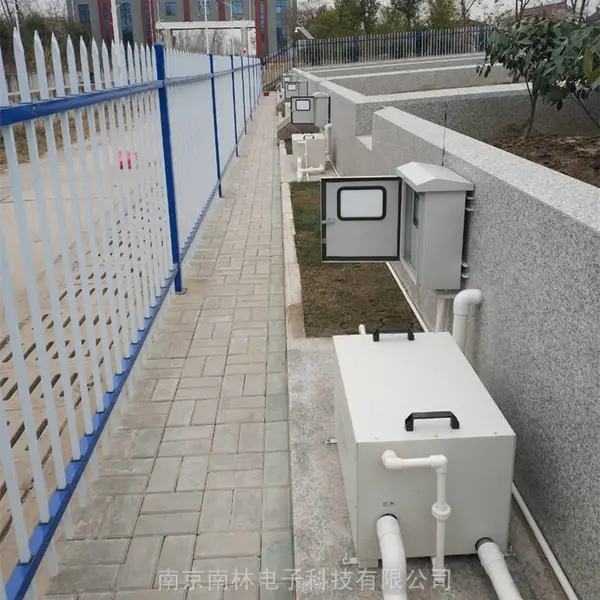

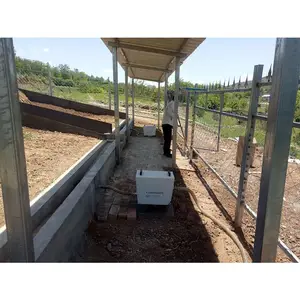

NLNS-10型水土流失自动监测系统是采用电磁感应定律原理及光电测沙技术和浑水消光定律原理研制而成，系统内置了CPU微处理器、存储器等，对监测数据具有自动存储、记忆、查询、下载、导出等功能。可实现在线实时监测的功能，同时根据用户要求提供远程数据的传输，并直达个人桌面计算机或手机。非常适合水土保持观测径流场或小流域卡口站径流泥沙观测。该系统流量计由潜水电磁流量传感器和相对等电磁流量转换器配套组成，适用于明渠、暗渠或管道中导电液体的流量测量，不受河水上涨、潮汐、下游水位变化的影响。泥沙测量采用光电测沙仪，其工作原理是根据浑水消光定律。光电转换器将通过清水的光通量转换为电信号，再经科学率定后得出电信号与含沙量关系。NLNS-10型水土流失自动监测系统目前已在湖南邵阳市隆回县老山冲卡口站、湖南张家届市大湾卡口站、西藏昌都地区昌都县洛坝沟小流域等得以广泛应用。经多年应用和实践证明，流量测量误差在2‰以内，泥沙含量误差在3%以内。

二、硬件规格

1.主控制系统：单片机控制；

2.下位机组成：红外线光头等；

3.数模软件：绿色（嵌入式）；

4.电磁流量计：潜水式；

5.流量处理器：数据采集器。

三、技术参数

1.含沙量测量采样间隔：3―999秒，可调；

2.含沙量测量传感器：测量范围：0-100kg/m?测量误差：＜3%；

3.流量测量：测量流速行程：量水堰满管运行，0―3m/s；径流场流量测量范围：3-3000ml/s，流量测量误差在2‰以内；功率：＜30瓦；

4.体积：主控机：240*240*120cm；光电含沙量测量传感器：100*50mm；

5.应用温度范围：存放：-40℃~80℃；工作：0（不结冰）—60℃。

四、承诺南林电子对售出产品实行“六个月包换，一年保修”的服务政策（人为损坏除外）。软件及系统集成产品实行一年免费维护（南京市以外客户收取维护差旅费），一年后收费维护的服务政策。

五、完善培训与咨询服务在项目的实施过程中，我们会根据客户的实际需求，制定相应的培训计划，针对一些在实践过程中的经常出现的问题进行详细的讲解，并邀请客户参加一些现场授课，直到客户满意为止。径流泥沙自动监测系统
