手动螺杆式启闭机又称手摇式启闭机，它是一种采用于人力操作的平面闸门启闭机设备，它具有自锁功能，闸门可停留任何位置，并且配有防盗嘴及扳手，具有防盗水功能；螺杆启闭机具有转向变速快，手摇启动，摇动轻巧，启闭灵活等优点；它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮力轴承，手摇柄等组成。

用途/应用领域：

广泛用于水利水电工程闸门的启闭，是农田灌溉、水产养殖、农业经济开发区、污水处理厂、水利发电站、水库、河流（水闸、堤坝、渠道、涵洞、管道等进水、退水闸的配套机械，山区、平原，有无电地区均可使用）。

使用说明：

1.安装手摇式启闭机时，一定要保持底座基础布置平面水平180°；启闭机底座与基础布置平面的接触面积要达到***，螺杆轴线要垂直闸台上横梁的平面；要与闸板吊耳孔垂直，避免螺杆倾斜，造成局部受力而损坏机件。

2.将手摇式启闭机置于安装位置；把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方露出后，再套上限位盘，螺杆的孔与闸门连接。

3.对于安装启闭机的基础必须稳固安全，机座和基础构件的混凝土，按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变启闭机的临时支撑，更不得进行调试和试运转。

4.在安装时根据闸门起吊中心线，找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm,;然后浇筑二期混凝土或与预埋钢板连接。

5.对于产品的电气设备安装，一定符合图纸及说明书的规定，全部电气设备均可靠的接地。

6.在产品安装完毕，要对机器进行清理，补修已损坏的保护油漆，灌注润滑脂。

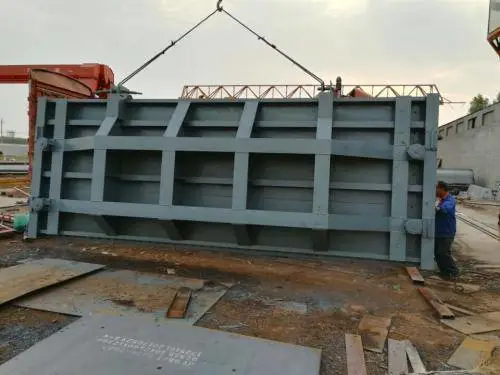

我厂主导产品有：QL0.5-50T单吊点、双吊点螺杆式启闭机，具有手推带锁式、封闭手摇式、手扳式和手电两用式等。QPQ、QPK、QHQ5T-160T固定、移动式、单、双吊点卷扬式启闭机;闸门有PZ、PGZ型铸铁闸门、铸铁镶铜闸门、不锈钢闸门、拍门（潮门）、堰门，钢结构闸门（弧形闸门、平面滑动闸门、平面定轮闸门），规格有：0.2×0.2-10×10米，其中有双向止水闸门、反向止水闸门、深水闸门、高压密封箱式闸门和各种橡胶止水带等水利机械。产品广泛应用于排灌、水电站、河道、水产养殖、水库、污水处理等水利工程。也可按用户要求定做异型产品。

螺杆式启闭机的分类　　螺杆式启闭机可以分为：手电两用螺杆式启闭机手推式螺杆式启闭机\\手动螺杆启闭机等几种 用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接，螺杆上下移动以启闭闸门的机械（图1）。螺杆支承在承重螺母内,螺母和传动机构（伞齿轮传动或蜗轮传动）固定在支承架上。接通电源或用人力手摇柄拖动传动机构，带动承重螺母旋转,使螺杆升降以启闭闸门。螺杆是受压受拉杆件,需要下压力迫使闸门下降时应计算压杆的稳定性。螺杆式启闭机结构简单，坚固耐用，造价低廉，适用于小型平面闸门和弧形闸门，其启闭力一般在200kN以下。500kN、750kN大容量的螺杆启闭机也已生产,用于潜水孔平面闸门和弧形闸门的操作。

推荐：

QL型螺杆式启闭机用于各类大型给排水、水利水电工程。用于控制各类大、中型铸铁闸门及钢制闸门的升降达到开启与关闭的目的；

结构特点：

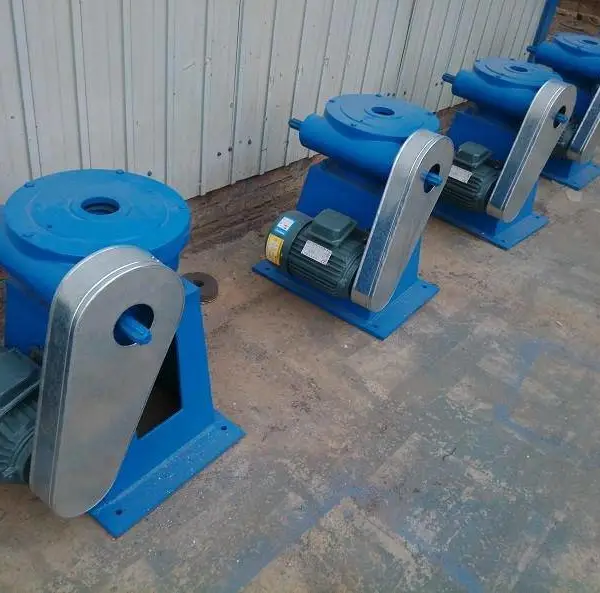

1.QL型螺杆式启闭机包括电机、启闭机、机架、防护罩等组成；采用三级减速方式，用螺杆付传动，输出转矩更大；启闭机配套钢架克服土建不平整，以减少整机噪声及振动。

2.采用户外型长时工作制电机，防护等级≥IP155；行程控制机构采用十进制计算器原理，控制行程的误差0.5%，转矩保护控制是通过蜗杆产生轴向位移触动微动开关，来达到保护电器的原理。

3.操作维护简便，可实现现场和远控操作。

操作规程：

1.启闭机操作人员必须掌握启闭机的结构、性能与操作方法，并有一定的机械知识，以确保机器的正常运行；

2.操作前，对启闭机进行全面检查，各部位润滑情况是否良好，螺栓有无松动；

3.当启闭机运转时，操作人员不得离开现场，发现问题立即停机；

4.对机器进行维修时，必须清除荷载；

5.在使用时，需随时由注入孔注入润滑油，要经常保持足够的润滑油，螺杆要定期清除油垢，涂护新油，以防锈蚀。

LQ型式螺杆启闭机特点：
1.两吊点手电两用整机实用于农田灌溉和小型防洪排涝工程。
2.两吊点手电两用整机为全封闭型，适于露天安装,启闭机 铸铁闸门，镶铜铸铁圆闸门。

3.两吊点手电两用整机具有自锁功效闸门可停留在任何地位。
4.配有磁力锁和专用扳手具有防盗水的功能,启闭机。
5.机身可浇注在水泥中，具有防盗机功效。
L手动螺杆启闭机又称为:"手摇螺杆启闭机",它是一种采用于人力操作的平面闸门启闭机设备。它具有自锁功能,闸门可停留在任何位置。并且配有防盗嘴及专用扳手,具有防盗水功能.螺杆启闭机具有转向变速快，手摇启动。摇动轻巧，启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。
   我厂可以的手动螺杆式启闭机主要有：LQ手摇式螺杆启闭机(3T—100T)、LQ手电式螺杆启闭机(3T—100T)、LQ侧摇式螺杆启闭机(0.3T—5T)、LQ手推式螺杆启闭机(0.3T—2T)、LQ手扳式螺杆式启闭机(1.3T—2T)。该系列产品设计合理，操作简便，灵活，便于安装，平原山区有电无电均可使用，并具有防盗水功能，***。主要用于水力水电、市政建设、给水排水、水产养殖、农用水利建设等工程。
