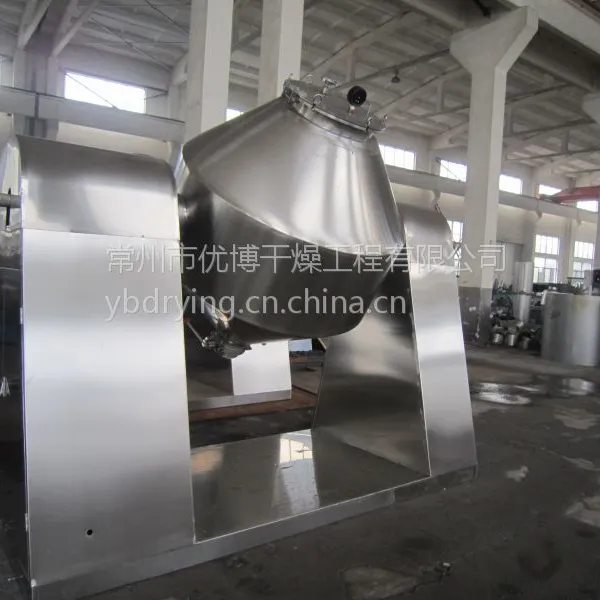

常州优博-SZG4000L氟氢化钠双锥回转真空干燥机

SZG3000 双锥回转真空干燥机技术参数说明

主机容积：4000L；装料系数：≤0.5。

主机转速：0～8 r/min, 转速采用变频调速。

设计压力：罐体内：-0.1MPa～0.1 MPa；   夹套内：0.45 MPa；

工作压力：罐体内：-0.096 MPa ～0.1 MPa ； 夹套内：≤0.4 MPa；

工作介质：罐体内：结晶或粉状物料 ；夹套内：蒸汽或热水；夹套温度：≤145℃

4000L双锥回转真空干燥机外形尺寸： 3700（长）x1980（宽）x3450（高）mm 。

主机回转高度：3800 mm。

主机内胆筒体采用δ14mm，SUS321不锈钢（太钢或宝钢）旋压封头制作（宜兴北海封头），夹套采用δ12mm，Q23***碳钢板制作；筒体外壳采用δ2mm，SUS304不锈钢抛光制作，保温材料硅酸铝，厚度80mm，保温严密；支架采用16#槽钢及钢板制作（凹槽型缺口结构，便于槽车接料）；支架封板采用δ1.5mm的SUS304不锈钢拉丝板包覆，两侧均开检修门。主机筒体内壁采用旋压式圆弧角过渡，所有管口、焊缝应圆滑过渡，平滑无凸起，焊缝打磨、抛光，整个设备内腔***、无积料，清洗方便，使用中可以避免物料的交叉污染；且结构能有效地消除焊接的应力，从而能***设备具有良好的机械性能和良好的使用效果。主机内、外壁镜面抛光到Ra<0.4um。整机能满足“GMP”生产要求。机架做静电接地装置。

4000L双锥回转真空干燥机主机进料口采用快开人孔结构（弧型），尺寸为Φ400mm；锁紧采用快开式手轮结构；操作既简单、方便，又能***良好的真空密封效果，密封采用食品级硅橡胶密封条。盖上加装∮76快装接口，高80mm。

4000L双锥回转真空干燥机主机出料口采用真空蝶阀出料，蝶阀出口加配不锈钢快装接口，密封性能好，操作方便；不锈钢材质为：321不锈钢，聚四氟乙烯密封条；出料口离地净高：600mm。蝶阀直径：DN250。

主机采用涡轮减速机及链轮转动，转动平稳、可靠；减速机型号：WPA-175，蜗轮蜗杆可防止倒转。

4000L双锥回转真空干燥机主机两端密封采用专用旋转接头密封，以***良好的密封性能；旋转接头配有专用注润滑油口。旋转接头型号：AD-BF-65-40；进水口为：DN40；抽真空端旋转接头型号：AD-BF-90-76；抽真空管为：Φ76。

主机两端轴、旋转接头、蒸汽进、出系统管道连接全部采用法兰连接，密封垫采用金属密封垫，以确保密封性能的可靠性。两端主轴的径向跳动不超过0.1mm。
