| 加工定制:是 | 品牌:浩鑫 | 级数:单级 |
| 类型:水力旋流器 | 结构形式:立式 | 订货号:20200222002 |
| 货号:200222002 | 型号:FX200 | 别名:聚氨酯旋流器 |
| 用途:泥水分离 | 处理能力:25-40m3/h | 分级效率:80% |
| 外形尺寸:548*307*1025mm | 重量:0.005t | 分机效率:80% |
| 装机功率:0 | 规格:FX150 | 是否跨境货源:否 |

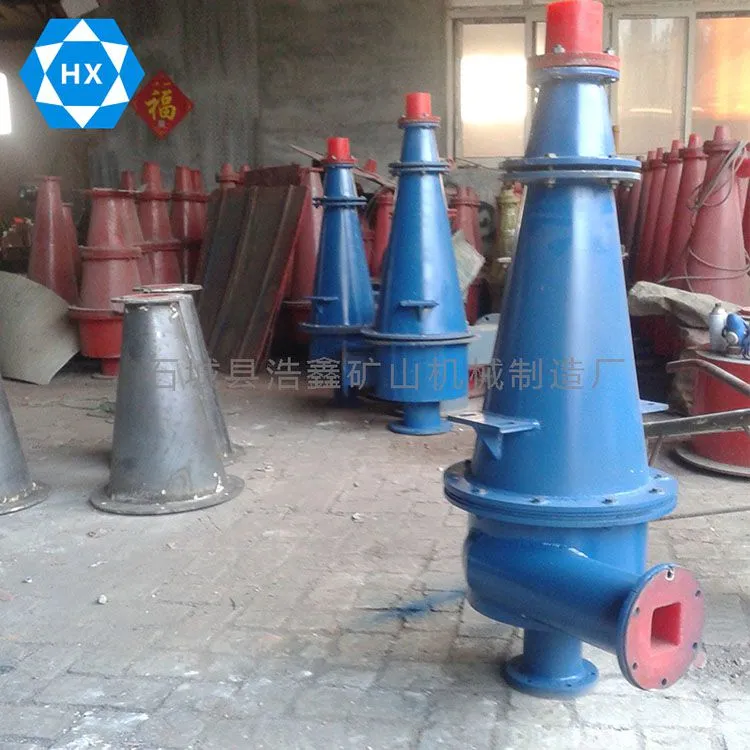

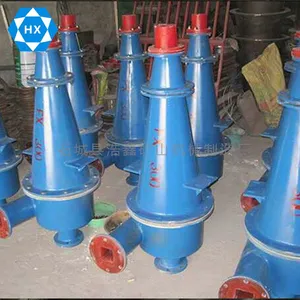

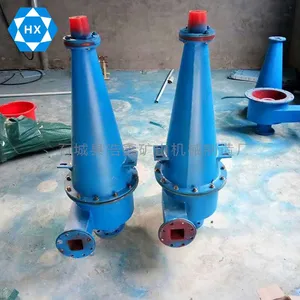

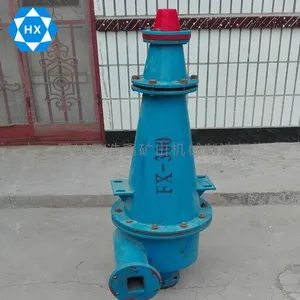

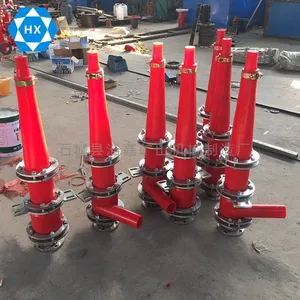

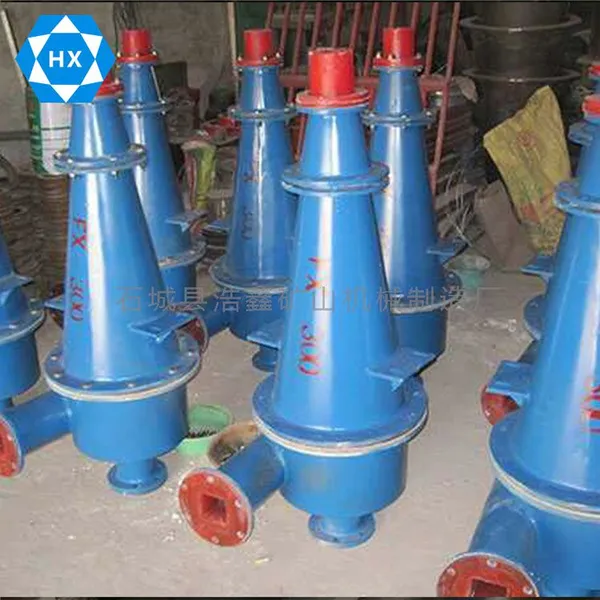

水力旋流器由上部一个中空的圆柱体,下部一个与圆柱体相通的倒椎体,二者组成水力旋流器的工作筒体。除此,水力旋流器还有给矿管,溢流管,溢流导管和沉砂口。
水力旋流器用砂泵(或高差)以一定压力(一般是0.5~2.5公斤/厘米)和流速(约5~12米/秒)将矿浆沿切线方向旋入圆筒,然后矿浆便以很快的速度沿筒壁旋转而产生离心力。通过离心力和重力的作用下,将较粗、较重的矿粒抛出。
水力旋流器在选矿工业中主要用于分级、分选、浓缩和脱泥。当水力旋流器用作分级设备时,主要用来与磨机组成磨矿分级系统;用作脱泥设备时,可用于重选厂脱泥;用作浓缩脱水设备时,可用来将选矿尾矿浓缩后送去充填地下采矿坑道。
水力旋流器无运动部件,构造简单;单位容积的生产能力较大,占面积小;分级效***(可达80%~90%),分级粒度细;造价低,材料消耗少。
悬浮液以较高的速度由进料管沿切线方向进入水力旋流器,由于受到外筒壁的限制,迫使液体做自上而下的旋转运动,通常将这种运动称为外旋流或下降旋流运动。外旋流中的固体颗粒受到离心力作用,如果密度大于四周液体的密度(这是大多数情况),它所受的离心力就越大,一旦这个力大于因运动所产生的液体阻力,固体颗粒就会克服这一阻力而向器壁方向移动,与悬浮液分离,到达器壁附近的颗粒受到连续的液体推动,沿器壁向下运动,到达底流口附近聚集成为大大稠化的悬浮液,从底流口排出。分离净化后的液体(当然其中还有一些细小的颗粒)旋转向下继续运动,进入圆锥段后,因旋液分离器的内径逐渐缩小,液体旋转速度加快。由于液体产生涡流运动时沿径向方向的压力分布不均,越接近轴线处越小而至轴线时趋近于零,成为低压区甚至为真空区,导致液体趋向于轴线方向移动。同时,由于旋液分离器底流口大大缩小,液体无法迅速从底流口排出,而旋流腔盖中央的溢流口,由于处于低压区而使一部分液体向其移动,因而形成向上的旋转运动,并从溢流口排出。
| 类型 | 型号与规格 | 直径(mm) | 锥角(度) | 溢流粒度(μm) | 处理能力(m?/h) | 外型尺寸(长×宽×高)mm | 重量(kg) |
| 旋流器 | FX-100 | 100 | 20 | 20~50 | 2~2.5 | 260×320×646 | 26 |
| FX-125 | 125 | 20 | 20-50 | 3.1-6.1 | 260×320×646 | 29 | |
| FX-150 | 150 | 20 | 35-75 | 7.5-15 | 570×426×1123 | 128 | |
| FX-250 | 250 | 20 | 40-100 | 10-39 | 852×516×1273 | 205 | |
| FX-300 | 300 | 20 | 45-105 | 37-43 | 852×525×1940 | 287 | |
| FX-350 | 350 | 20 | 50-110 | 74-90 | 955×680×2299 | 430 | |
| FX-500 | 500 | 20 | 60-120 | 170-220 | 1090×811×2835 | 718 | |
| FX-660 | 660 | 20 | 70-150 | 350-525 | 1444×1212×3128 | 1130 | |
| 旋流器组 | FXK150×4 | 150 | 20 | 35-75 | 30-60 | 1800×1790×1850 | 1680 |
| FXK150×8 | 150 | 20 | 35-75 | 60-120 | 2288×2188×1850 | 2236 | |
| FXK150×12 | 150 | 20 | 35-75 | 90-180 | 2610×2188×1850 | 3074 | |
| FXK300×4 | 300 | 20 | 45-105 | 148-172 | 2333×2325×2560 | 2530 | |
| FXK300×8 | 300 | 20 | 45-105 | 222-258 | 2700×2570×2640 | 3477 | |
| FXK350×4 | 350 | 20 | 50-110 | 296-360 | 2750×2550×3520 | 3550 | |
| FXK350×6 | 350 | 20 | 50-110 | 1184-1440 | 2930×2730×3145 | 5597 | |
| FXK350×12 | 350 | 20 | 50-110 | 888-1080 | 4360×4200×2990 | 10537 | |
| FXK500×4 | 500 | 20 | 60-120 | 680-880 | 3100×2950×4060 | 6645 | |
| FX500×6 | 500 | 20 | 60-120 | 1020-1320 | 3690×3584×3472 | 8870 | |
| FX660×6 | 660 | 20 | 70-150 | 1830-3150 | 5500×5300×4250 | 18057 |
浩鑫矿山机械制造厂在金属矿物及非金属矿物的分选、分离、集中环节中起到了至关重要的做用。尤其在对品位较低或者尾矿的回收中起到了决定性做用,让大部分您认为没有开采价值或已废弃的尾矿得到了重新的利用,让企业的利润得到了。我们生产的重选设备能起到关键做用,选矿成本低,对环境无污染.其应用范围包括:金、钨、锡、镍、铬、铜、铁、锰、钛、铋、铅、锌、钽、铌、铀等金属及石英砂、锆英砂、重晶石等非金属的集中回收中起到关键作用。 |
我司一直秉承客户至上,服务客户的理念.
石城县浩鑫矿山机械制造厂成立以来,已经拥有悠久的选矿设备制造经验,厂房已经扩大到15000多平方米,拥有各种大型机械加工设备、冶炼铸造设备,好的机械制造工程师、选矿工程师十位,好的设备安装队伍。为您提供好的服务垫定了坚实的基础 。 石城县浩鑫矿山机械制造厂在金属矿物及非金属矿物的分选、分离、集中环节中起到了好的做用。特别是在对品位较低或者尾矿的回收中起到了决定性做用,让大部分您认为没有开采价值或已废弃的尾矿得到了重新的利用,让企业的利润得到了较好的效果。特别是我们生产的重选设备能起到关键做用,选矿成本低,对环境无污染是好的特点.其应用范围包括:金、钨、锡、镍、铬、铜、铁、锰、钛、铋、铅、锌、钽、铌、铀等金属及石英砂、锆英砂、重晶石等非金属的集中回收中起到关键作用。 石城县浩鑫矿山机械制造厂所生产的重力选矿设备、浮选设备、分级设备、筛分设备在中国有着好的美誉。占据着中国重力选矿设备30%的市场份额,我们的重点定位于国际市场,随着高质量产品及好的服务不断提升,在国际市场上我们的产品也深受着客户赞赏。因为产品的好性能有好的售后服务,目前我们的产品已销往:苏丹、哈萨克斯坦、吉尔吉斯坦、朝鲜、蒙古、柬埔寨、缅甸、越南、巴西、印度、印度尼西亚 、马来西亚、菲律宾、南非、索马里、等国家。 石城浩鑫化验制样设备(实验用设备):密封式化验制样粉碎机、各种破碎缩分制样机、颚式破碎机、对辊破碎机、锤式破碎机、圆盘粉碎机、三辊四筒棒磨机、格子型球磨机、筒形球磨机、三头研磨机、XMQ型锥形球(棒)磨机、XFG型挂槽浮选机、XFDⅠⅡⅢ型单槽浮选机、机械搅拌式浮选机、XJT浸出搅拌(调浆)桶、湿(干)法弱(强)磁选机、磁选管、LY系列实验摇床、实验螺旋溜槽、隔膜式实验跳汰机、实验水力旋流器、顶(拍)击式振筛机、双层多用振筛机、真空过滤机、浓缩机、磁力脱水槽、二分器、XSBL立式砂泵、电热鼓风恒温干燥箱、NDC型浓度计及教学仪器仪表等设备,具有设计及生产成套化验制样设备、实验设备的能力!
