参数

名称: 氮封阀

型号: ZZVP-16C

品牌: 工恒阀门

产地: 上海

公称通径: DN10~DN200mm ;

公称压力: PN1.6~PN2.5Mpa;

适用温度: -20℃~120℃;

阀体材质: 铸钢、不锈钢; 适用介质: 氮气;

概述

ZZVP-16C氮封阀是一种无需外来能源的调压装置，主要用于各种油品、化学品、液体储罐的气封，ZZD型氮封调节装置是由ZZDG型供氮调节阀和ZZDX型泄氮调节阀两部分组成。供氮调节阀具有减压比大，供氮迅速，设定压力低的特点。泄氮调节阀具有设定压力低、反应灵敏、调节精度高等特点。一般情况下供氮调节阀应与泄氮调节阀配套使用

应用范围

ZZVP-16C氮封阀主要用于保持容器顶部保护气(一般为氮气)的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发，被氧化，以及容器的安全。特别适用于大型储罐的气封保护系统。该产品具有节能环保、动作灵敏、运行可靠、操作简单和维修方便等特点。

应用范围

ZZVP-16C氮封阀主要用于保持容器顶部保护气(一般为氮气)的压力恒定，以避免容器内物料与空气直接接触，防止物料挥发，被氧化，以及容器的安全。特别适用于大型储罐的气封保护系统。该产品具有节能环保、动作灵敏、运行可靠、操作简单和维修方便等特点。

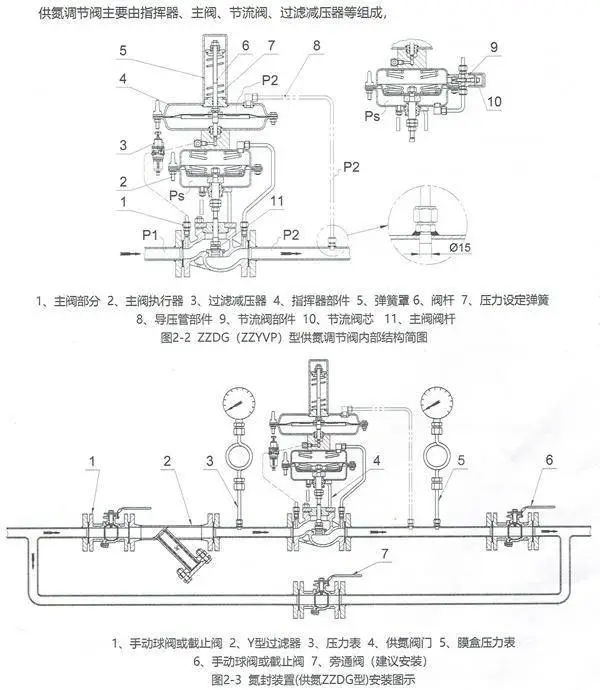

系统原理图

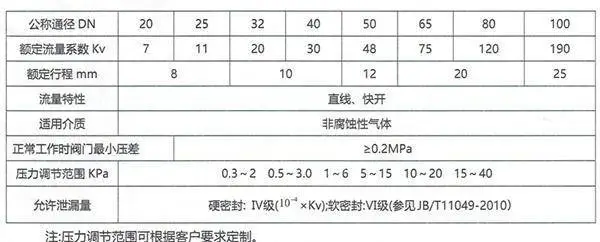

额定KV行程技术指标

安装示意图

主要参数及主要性能指标

连接尺寸表

尺寸图

安装使用与维护

1、安装:

(1)安装前，检查整机零件是否缺损或者松动，对管道应进行清洗，介质流向应与阀体箭头指向一致。
(2) 为便于现场维修与操作，阀四周应留有适当的空间。
(3)阀门应正立垂直安装在水平管道上，阀体与管道的法兰连接，要注意轴度，并应安装在环境温度不超过-25~55°C的场合使用。

2、使用

(1)开启阀前截止阀，使介质缓慢流入阀体
(2)拧开指挥器护罩，松开指挥器调节螺钉
(3)调节指挥器主弹簧，使阀后压力至设定值
(4)固定指挥器调节螺钉，装好护罩，调压阀即可开始工作
(5)不用时，关闭阀前截止阀

3、维护

(1)拆卸阀门时，要保护好精密零件的表面，拆装阀座时，要使用专用工具
(2)阀芯与阀座，不管修理或者更换，密封面都必须进行研磨
(3)弹簧若有裂缝迹象，必须更换
(4)密封垫片与0型圈每次检修时全部更换，膜片根据检查结果而定。
(5)阀门平时维护，只有观察阀后导压器上的压力表是否符合设计值要求即可。另外若发现各连接处有渗漏，可拧紧螺母与螺钉或更换密封垫片与0型圈

订货时请注明以下内容

1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式（常开、常闭）⑩是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
