3nh三恩时摄像头测试灯箱VC-118-S汽车影像车载导航鱼眼广角镜头标定板

VC-118-S型摄像头测试灯箱是3nh新研制的摄像头测试专用灯箱。

本产品可以在使用同一张图卡的情况下测试不同视场角的摄像头。内置移动滑台，可轻松前后移动摄像头。灯箱内配置高显指、无频闪、长寿命、色温稳定的LED光源，用户可根据不同情况前后移动和左右旋转光源灯板，得到更加均匀的光照环境。

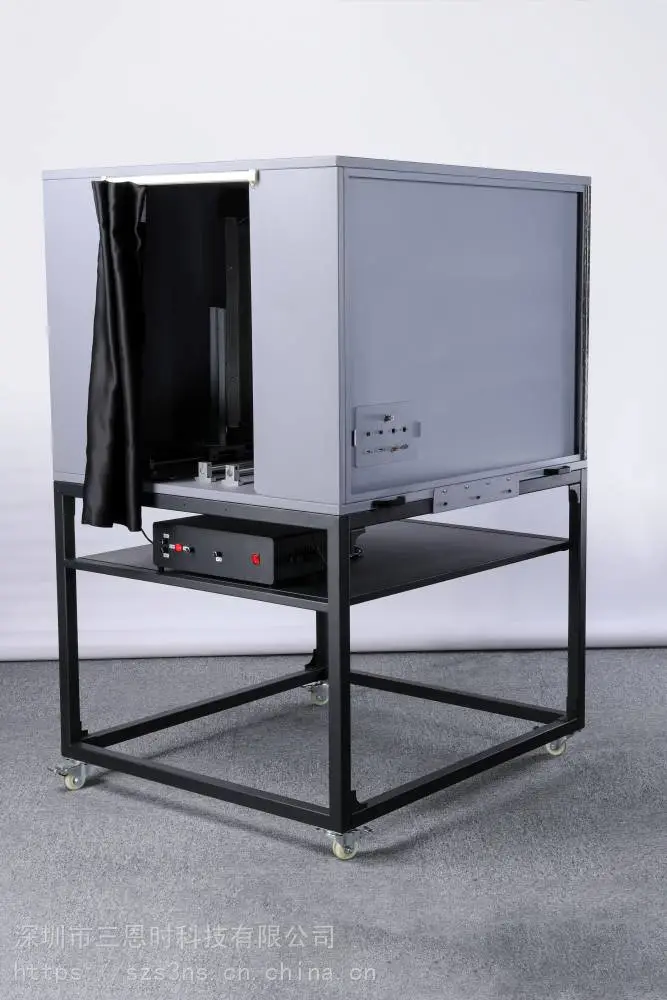

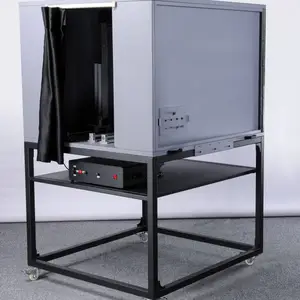

VC-118-S型摄像头测试灯箱主要由箱体、光源控制盒、支架组成。

3nh三恩时摄像头测试灯箱VC-118-S汽车影像车载导航鱼眼广角镜头标定板产品规格

1.外形尺寸：长1150mm*宽1045*高1728mm。

2.箱体内尺寸：长1106mm*宽1001mm*高800mm。箱体窗口尺寸：宽447mm*高700mm

3.接插件安装板尺寸：250mm*150mm。

接插件安装板上标配安装：RS232接头1个、AV座1个、USB接头2个、网线座2个、DC座2个、气管快速接头PM06接头1个。

4.光源控制盒尺寸：508mm*248mm*131mm。

5.使用环境：0-40℃，相对湿度85%以下（非冷凝）。

6.输入电压：AC22OV,50/60Hz，消耗功率160W。

7.净重：130kg。

注意事项

1.注意使用合适的电源，在使用前查看灯箱背面的电源标签。

2.放置时应确保每个灯箱之间或灯箱与墙壁之间的最小间距20cm。确保灯箱与易燃和可燃物之间保留安全距离。

3.灯箱不能再有爆炸性危险的环境空间内使用。

4.注意不能将灯箱放置在潮湿有水及水管和消防水洒附近的位置，应保持周围环境的干燥。

5.可用干净、不起毛的白布沾含少量中性清洁剂的水或清水去除灯箱表面的污渍，禁用化学溶剂擦拭和用硬物刮擦。

6.对灯箱进行维护保养及更换光源时，应切断主电源。

3nh三恩时摄像头测试灯箱VC-118-S汽车影像车载导航鱼眼广角镜头标定板

摄像头测试灯箱VC-118-S功能介绍

1.箱体表面颜色为中性灰色。

2.箱体的窗口处安装黑色布帘遮盖，开启关闭方便。在工作时关闭布帘***内部工作环境不受外部影响。

3.箱体内部中间安装有摄像头移动平台，平台下安装两根带锁直线滑轨，平台可前后移动，也可移动到某一位置锁紧滑轨固定。

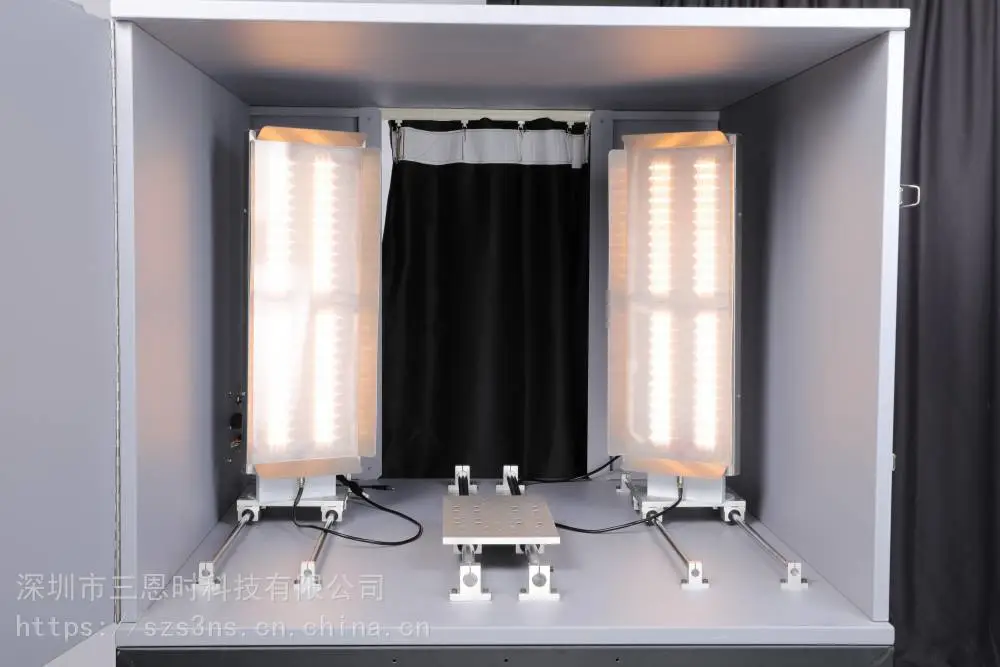

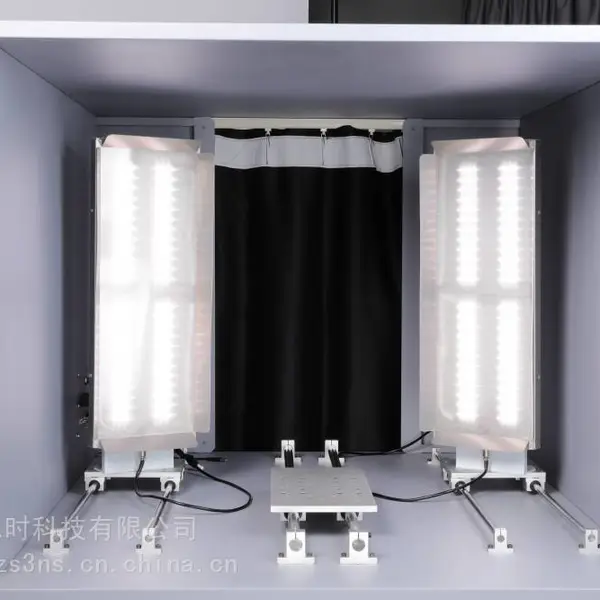

移动平台左右两边各安装一个高显指、标准色温、无频闪的LED光源，光源照度可调。LED光源灯板下安装两根带锁直线滑轨，可前后移动，移动到在某一位置锁紧滑轨固定。松开灯座上的蝶形手拧螺母，LED光源灯板可旋转调节角度，使光源照到灯箱背板的光更加均匀，确定好角度后拧紧蝶形螺母固定位置。

VC-118-S型摄像头测试灯箱的光源控制方法如下：

1.将左、右两个LED灯板的电源连接线缆接入光源控制盒的LED电源连接线插头1和LED电源连接线插头2，连接线缆不分左右。

2.将220V电源线接入光源控制盒插座。

3.打开1路光源电源开关，旋转1路光源调光旋钮，控制左、右两边灯板中的1路LED光源的亮度，顺时针方向旋转光源由暗逐渐变亮，逆时针方向旋转光源由亮逐渐变亮。调光旋钮分为两级控制，先扭调光旋钮1，再扭调光旋钮2。同样方法控制其他3路LED光源。

摄像头测试灯箱VC-118-S光源说明

VC-118-S型摄像头测试灯箱内标配的是6500K±200K色温的LED光源。用户根据需求可配置的光源（如下表）。

摄像头的测试

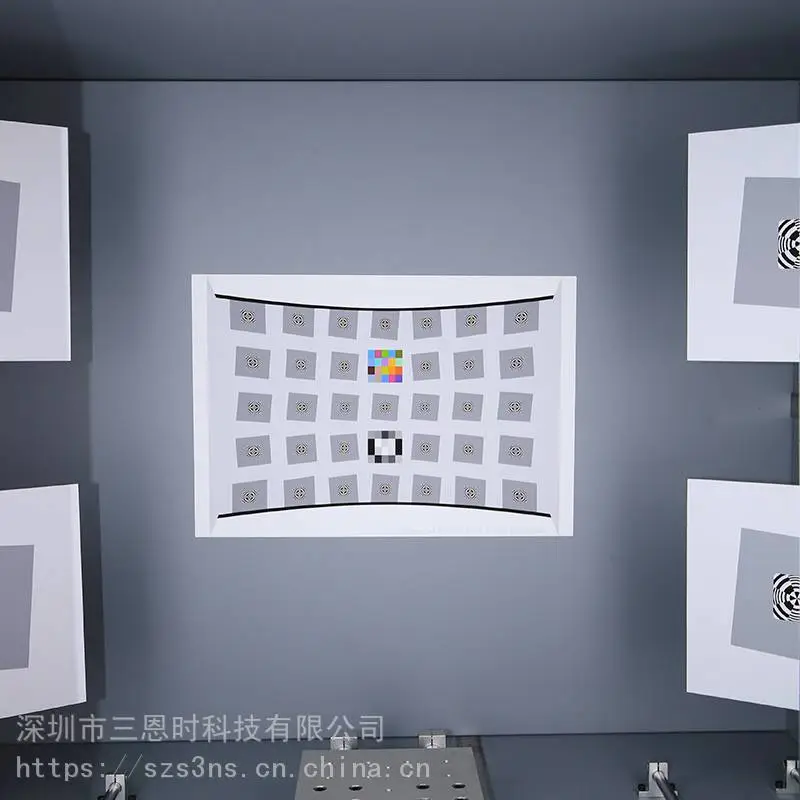

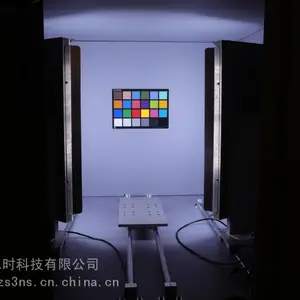

VC-118-S是专为摄像头测试设计的灯箱，可满足不同可视角角度的镜头进行测试，灯箱背板可张贴2倍（712mm*400mm）的***12233标准测试图卡。除标准***12233测试图卡外，还有适合广角镜头和鱼眼镜头测试的图卡。所有图卡背面均带有磁性，图卡可根据用户需求放置在灯箱的任意位置。
