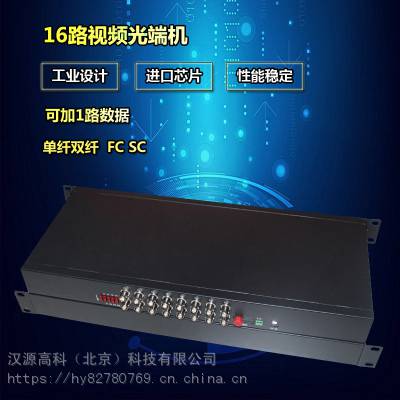

HY-16V1D系列为汉源高科(北京)科技有限公司数字式十六路视频、1路反向485数据控制光端机，支持全制式视频信号，通过一根光纤实现十六路视频、1路反向485数据控制信号的同步传输。视频信号采用8Bit/10Bit数字采样，数据接口支持RS422／RS485标准(可选RS232)，波特率0－100kbps。高速同步的全数字光传输通道***了高品质视频、数据信号的传输。LED状态指示灯可及时提供系统运行状态信息。超级光学动态范围，使用时无需调节，可带电热插拔，使用方便。该光端机保障在恶劣电磁环境下的安全传输。独立式或机架式的安装模式供用户选择。

1.2、性能特征

光纤接口>>

物理型式                   FC ，ST, ，SC
光纤种类                   单模/多模光纤，单纤或双纤
传输距离                   多模0~3km，单模0~25km，0~60km， 0~100km

视频接口>>

物理型式                   BNC 75-5座（1~2路）
视频输入/输出              1Vpp 正负峰间电压（75Ω）
视频带宽                   5Hz – 10MHz
微分增益失真              <2%
微分相位失真              <0.7%
场倾斜                      <1%
信噪比                     （SNR）>67dB
接受灵敏度                  -34dbm
运行模式                    单向/双向

数据接口>>                  （选件）

物理型式                    四芯工业端子（RJ-45座可选）
协议标准                    RS-232/RS-422/RS485可选
数据格式                    NRZ
通信速率                   <300Kbps
运行模式                    单工/双工

音频接口>>                   （选件）

物理型式                    四芯工业端子（RJ-45座可选）
音频输入/输出阻抗           600Ω平衡/非平衡
音频输入/输出电平           典型0dBm
频率响应                    10Hz – 20KHz
音频数码位宽                24比特
信噪比                      80Db

以太网接口>>                 （选件）

物理型式                    RJ-45座（1路）
兼容协议                    IEEE802.3/IEEE802.3u
传输速率                    10/100M自适应
用户模式                    自适应/半双工/全双工

E1接口>>                      （选件）

物理型式                    BNC 75-5座
兼容协议                    G.703,G.704
传输速率                    2.048Mbps

1.4、电源与功率

单机型电源                  直接供电 +5V DC 、1A
                            外接电源适配器 ～220V

1.5、环境要求

工作温度                    -40℃ ~ +85℃
相对湿度                    0% ~ 95%
