1、概述          昆仑海岸电流输出风管数显温湿度变送器传感器JWSK-***CDD

JWSK-5系列温湿度变送器产品的自身定位为工业级产品。可对-40℃～120℃范围内的温湿度测量。

多种模拟输出0～5V或0～10V或4～20mA

128 × 64大液晶显示温湿度

零点修正功能

探头工作温度范围-40℃～120℃

可从温度、湿度切换到温度、露点显示

可选网络RS485或RS232输出

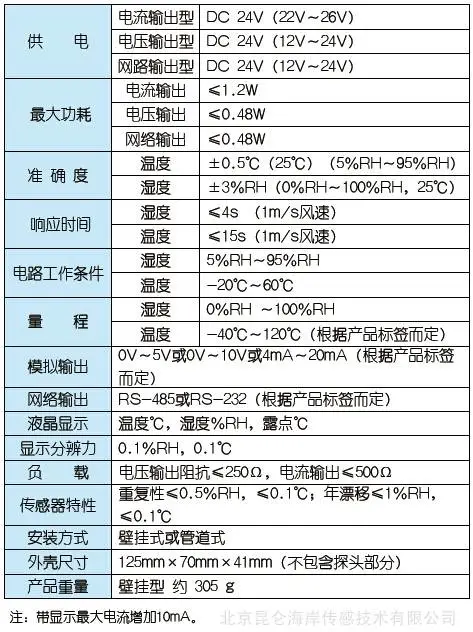

2、技术参数              昆仑海岸电流输出风管数显温湿度变送器传感器JWSK-***CDD

供电 电流输出型：DC 24V（22V～26V）

电压输出型：DC 24V（12V～24V）

网路输出型: DC 24V（12V～24V）

电      流 电流输出  50mA(DC 24V)

电压输出  20mA(DC 24V)

网络输出  20mA(DC 24V)

带显示增加10mA(DC 24V)

准确度 温度：±0.5℃（25℃）

                湿度：±3%RH（5%RH～95%RH，25℃）

响应时间 温度：≤4s（1m/s风速）

湿度：≤15s（1m/s风速）

电路工作条件 湿度：5%RH～95%RH

温度：-20℃～60℃

量程 湿度：0%RH ～***RH

        温度：-40℃～120℃（根据产品标签而定）

模拟输出 0～5V或0～10V或4～20mA（根据产品标签而定）

网络输出 RS485或RS232（根据产品标签而定）

液晶显示 温度℃，湿度%RH，露点℃

显示分辨力 0.1%RH，0.1℃

负载        电压输出阻抗≤250Ω，电流输出≤500Ω

传感器特性 重复性≤0.5%RH，≤0.1℃；年漂移≤1%RH，≤0.1℃

安装方式 壁挂式或管道式

外壳尺寸 125mm×70mm×41mm（不算探头部分）

产品重量 ABS壁挂型 约300g，金属壁挂型 约370g

ABS管道型 约200g，金属管道型 约490g

注：具体温度、湿度、露点的量程和输出见产品标签

3、外形和接线

壁挂型

               W型（ABS）                             W6型（金属）

管道型

               D型（ABS）                             D5/D6(金属）

（在壳体正面有四个内六角螺丝钉（如下图），拆开即可打开变送器，内部电路板标识）：

供电、模拟或网络输出

红色(24V)：24V（电源正）；

黄色( T )：模拟量输出温度电流或电压输出；

蓝色( H )：模拟量输出湿度电流或电压输出（露点电流

或电压输出，出厂默认湿度，根据菜单设置）；

黄色( TX )：网络输出RS485信号线的A+端或RS232信号

线的TX；

蓝色( RX )：网络输出RS485信号线的B-端或RS232信号

线的RX；

黑色(GND)：GND（地）

  注：电流型：JWSK-***CXX；电压型：JWSK-5VB/VCXX； 网络型：JWSK-5W1/W2XX

4、安装

安装步骤：

1、壁挂型：按上图1所示尺寸在安装面上打孔，选择合适挂件安装在孔内,如图4所示将变送器挂好。

2、管道型：

   金属管道式：用法兰上的4个φ8的孔固定在墙面或管道上（选配法兰），探头用M22×1.5的安装螺纹固定在墙面或管道上（选配螺纹）；

   ABS管道式：用探头上的法兰上的4个φ4.5的孔固定在墙面或管道上。

3、分体型：按上图1所示尺寸在安装面上打孔，选择合适挂件安装在孔内,如图4所示将变送器  挂好；探头用法兰上的4个φ8的孔固定在墙面或管道上（选配法兰），探头用M22×1.5的安装

螺纹固定在墙面或管道上（选配螺纹）。

4、用变送器电缆线连接到采集设备。

注：金属安装螺纹尺寸为M22×1.5

安装位置：

1、变送器应尽量垂直放置，安装时，***传感器在变送器的下方（变送器上的字体为正方向）；

2、安装高度为人体坐高或主要要求测量的环境区域。

安装注意事项：

1、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。

2、安装在环境相对稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门。

3、尽量远离大功率干扰设备，以免造成测量的不准确,如变频器、电机等。

5、使用              昆仑海岸电流输出风管数显温湿度变送器传感器JWSK-***CDD

1、仔细检查，确保接线正确后，通过RS485转换模块（485输出）或者直接（232输出）连接PC机RS232串口，接通DC 24V或12V电源，可通过测试软件查看温湿度值；模拟输出时：接通DC 24V

或12V电源，用万用表测量时就会输出对应的电流或电压值。（详见通讯附录）

1、如想拆卸变送器，必须先断开电源，然后进行拆卸。

2、此变送器为室内型，变送器内部避免有水进入，以免造成损坏;如果想室外使用，必须加装通风的防护罩，变送器内部避免有水进入。

3、带液晶显示的变送器，通电，可直接观察显示是否正确。（液晶面板操作详见操作附录）

6、注意事项

1、使用前请认真阅读本说明书，确保接线正确。任何错误接线均有可能对变送器造成不可逆损坏。

2、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。

3、防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。请勿进行冷、热冲击。

7、保养

  1、变送器长时间使用会产生偏移，为***测量准确度，每年校准一次。

  2、如传感器过滤器为金属材质，可在使用2～3个月后拆卸，对过滤网进行清洗，使测量环境流通正常。

8、运输、存储

  1、变送器尽量避免震动，轻拿轻放。

  2、长时间存储条件：10℃～40℃；20％RH～50％RH。

9、开箱检查

  1、打开包装后，检查变送器是否完好。

  2、变送器一支，说明书一份，合格证一张。

10、故障分析与排除

  1、模拟输出时，如变送器输出为0，或输出值不再量程之内，请检查接线是否正确，是否牢固。

  2、网络输出时，如变送器通讯不上，请检查接线是否正确，是否牢固；通讯测试软件是否设置正确（串口，波特率，数据位，停止位校验方式，采集周期，流量控制

     产品出厂默认为：com1，9600，8，1，n，1000，无）。

  3、如不是上述原因，请与厂家联系。
