奥林巴斯磁性测厚仪Magna-Mike8600

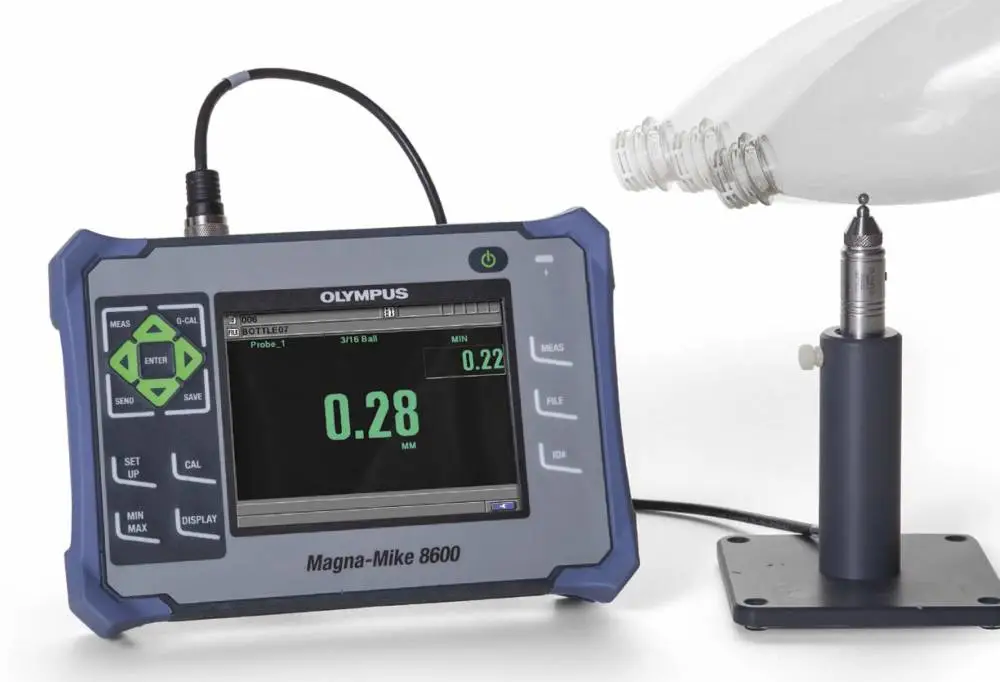

Magna-Mike 8600是一款利用简单的磁法对非铁性材料进行可靠且重复性很高的厚度测量的便携式测厚仪。Magna-Mike仪器的操作非常简单。测量时，在被测材料的一侧按住或移动磁探头，在材料的另一侧放上或在容器里放入一个小目标钢珠（或目标圆盘、目标钢线）。探头的霍尔效应传感器测量探头端部到目标钢珠的距离。测出的距离即刻被作为厚度读数以容易辨读的数字形式显示在屏幕上。

新添特性

• 三种坚固耐用的新型探头设计：
  --平直型、直角型和薄型关节式

• 可更换防磨端
  --标准型、凿尖型及加强型防磨端（仅用于86PR-1和86PR-2）

• 更多的目标选择
  --4.76毫米和6.35毫米的目标磁珠
  --直径为1.14毫米和0.66毫米的钢线目标

• 更大的厚度测量范围，可达25.4毫米

• 更大的彩色VGA显示

• RS-232、USB和VGA输出

• 快速测量更新率：60 Hz

• 容量扩充了的字母数字式数据记录器

• 保存校准文件，并可调用所存储的校准文件

• 可将文件以.txt和CSV格式导出到microSD卡中

• 新附件盒（校准盒）
  --标准试块，厚度可达9.1毫米
  --扩展的范围，可达25.4毫米
  --圆盘目标盒
  --钢线目标盒
  --薄型探头盒

•


三种新型探头设计

Magna-Mike提供平直型、直角型和薄型关节式三种磁性探头。86PR-1和86-PR2探头配有可替换防磨端，从而加强了探头的耐久性，降低了更换探头的费用。

可拆卸标准防磨端
86PR1-WC

可拆卸加强型防磨端
86PR1-EWC

可拆卸凿尖型防磨端
86PR1-CWC

86PR-3薄型
关节式探头

测量的厚度范围在0.001毫米到25.4毫米之间

Magna-Mike为用户提供了更多的目标选项，以加强仪器的测量性能。

奥林巴斯磁性测厚仪Magna-Mike8600

注释：86PR-1和86PR-2探头的测量公差 = [（精度 × 厚度） + 0.0003毫米]；86PR-3探头的测量公差 = [（精度 × 厚度） + 0.0025毫米)]

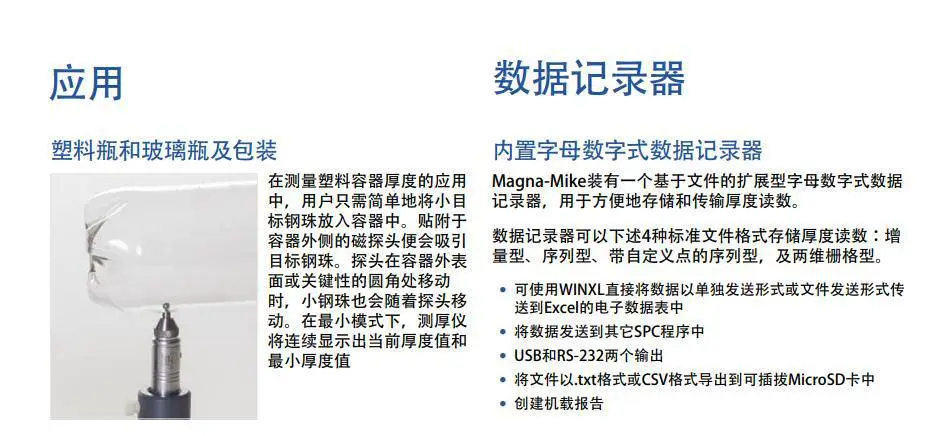

内置字母数字式数据记录器

Magna-Mike装有一个基于文件的扩展型字母数字式数据记录器，用于方便地存储和传输厚度读数。

数据记录器可以下述4种标准文件格式存储厚度读数：增量型、序列型、带自定义点的序列型，及两维栅格型。

• 可使用WINXL直接将数据以单独发送形式或文件发送形式传送到Excel电子数据表中

• 将数据发送到其它SPC程序中

• USB和RS-232两个输出

• 将文件以.txt格式或CSV格式导出到可插拔microSD卡中

• 创建机载报告

•

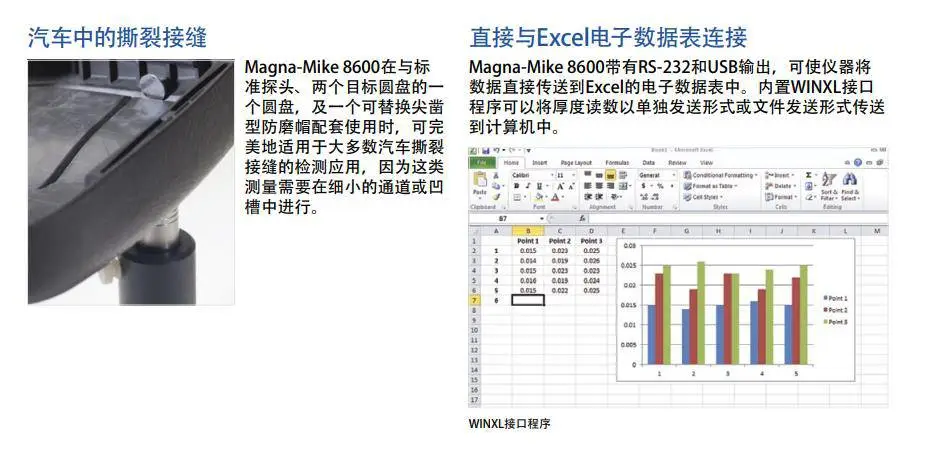

直接与Excel电子数据表连接

Magna-Mike 8600带有RS-232和USB输出，可使仪器将数据直接传送到Excel电子数据表中。内置WINXL接口程序可以单独发送形式或文件发送形式传送厚度读数。

WINXL接口程序

标准套装件

选择探头和探头架（平直型、直角型或薄型）：

• 86PR-1 (U8470020)：标准探头，其中包括
  86PRS1 (U8771043)：由两部分组合而成的探头架。

• 86PR-2 (U8470028)：直角型探头，其中包括
  86PRS (U8771044)：由两部分组合而成的直角探头架。

• 86PR-3s (Q7800004)：薄型探头，其中包括
  86PRS3 (Q7800006) ：由两部分组合而成的薄型探头架。

• 86PC (U8801410)：用于86PR-1和86PR-2的探头线缆。

• WinXL (U8774010)：连接Excel的接口程序。

可从下面项目中选择一种：

• 86ACC-KIT (U8771068)：标准校准盒，
  86ACC-ER-KIT (U8771069)：扩展范围的校准盒，或者
  86ACC-PR3-KIT (Q7800005)：薄型校准盒。

• EP-MCA：外接电源，带充电器。

• 8600-MAN-CD (U8778535)：存有说明手册的CD（所有语言）。

• 600-TC (U8780294)：塑料携带箱

• 可从下面项目中选择一种：

• 600-C-RS232-5 (U8780299)：RS-232线缆

• EPLTC-C-USB-A-6 (U8840031)：USB线缆

标准套装的配置会根据用户所在地区的不同而有所不同。要了解详细情况，请与您所在地的经销商联系。

选购附件

• 86PR-3 (Q7800004)：薄型关节式探头

• 600-C-VGA-5 (U8780298)：VGA输出线缆

• 600-BAT-L-3 (U8051431)：充电锂离子电池

• 85FSW (U8780127)：远程脚踏开关

• 86PR-2 (U8470028)：直角型探头

• 86PRS2 (U8771044)：用于86PR-2的由两部分组合而成的探头架

• 86PCC (U8780323)：用于86PR-1和86PR-2的盘绕线缆

• 86PR1-WC (U8780324)：用于86PR-1和86PR-2探头的可更换防磨端

• 86PR1-CWC (U8780326)：用于86PR-1和86PR-2探头的凿尖型防磨端

• 86PR1-EWC (U8780344)：用于86PR-1和86PR-2探头的加强型防磨端

• 80TB1 (U8771030)：目标钢珠，1.58毫米

• 80TB2 (U8771031)：目标钢珠，3.17毫米

• 80TB3 (U8771032)：目标钢珠，4.76毫米

• 80TB4 (U8771022)：目标钢珠，6.35毫米

• 80TD1 (U8771034)：目标圆盘，平沿

• 80TD2 (U8771035)：目标圆盘，V型沿

• 86TBM3 (U8771039)：目标磁珠，4.76毫米

• 86TBM4 (U8771040)：目标磁珠，6.35毫米

• 86TW1 (U8771041)：目标钢线，直径为1.14毫米

• 86ACC-ER-KIT (U8771069)：扩展校准盒

• 86ACC-W-KIT (U8771070)：钢线目标校准盒

• 86ACC-D-KIT (U8771071)：圆盘目标校准盒

• 86ACC-PR3-KIT (Q7800005)：薄型探头校准盒

• 80CAL-NIS (U8771011)：可追溯到NIST的标准校准试块（一套6个）
