（一）概述与工作原理

概述：

      中央空调作为宾馆、商场、商务大楼等商业、公共建筑的重要设施，其运行状况不但直接影响企业形象与经营效果，在工业领域中央空调更是满足正常生产或工艺要求不可或缺的设备，但是它是公共建筑中的耗能设备。在空调系统运行中，冷凝器不可避免发生结垢、腐蚀等问题，这都将导致耗能和维修、运行成本增加，并且缩短冷凝器、压缩机等设备的使用寿命。

     传统的清洗方法是采用人工清洗，它不能实现对冷凝器的连续在线清洗，在清洗的间隔内，机组已经额外消耗了大量的能源；或者难以***冷凝器的腐蚀、结垢问题，同样存在热阻增大，额外耗能弊病。本公司生产的DTLNQ冷凝器自动在线清洗系统装置无需专人操作，一劳永逸的解决您的问题，并且为您带来***的经济效益。

工作原理：

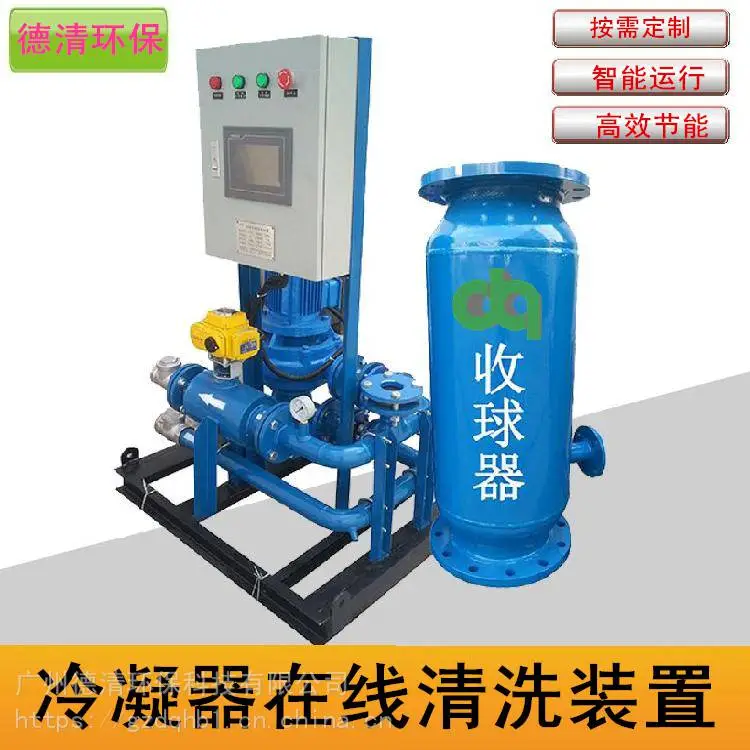

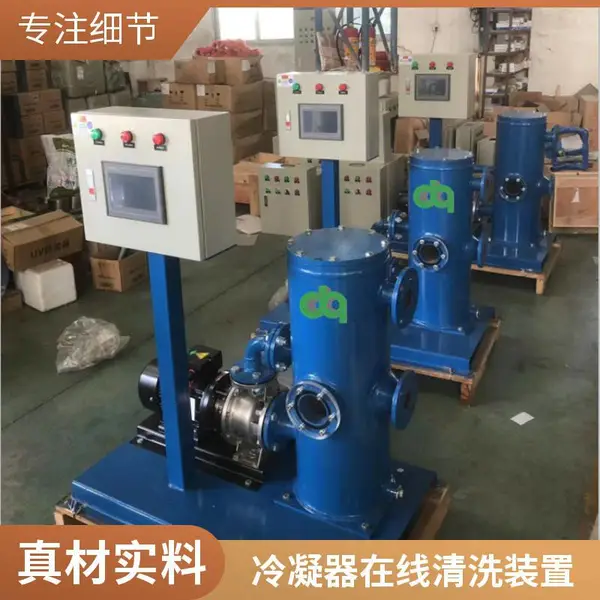

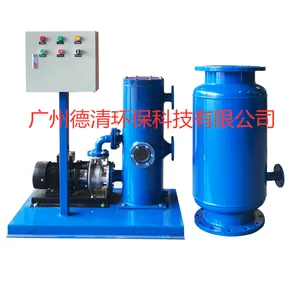

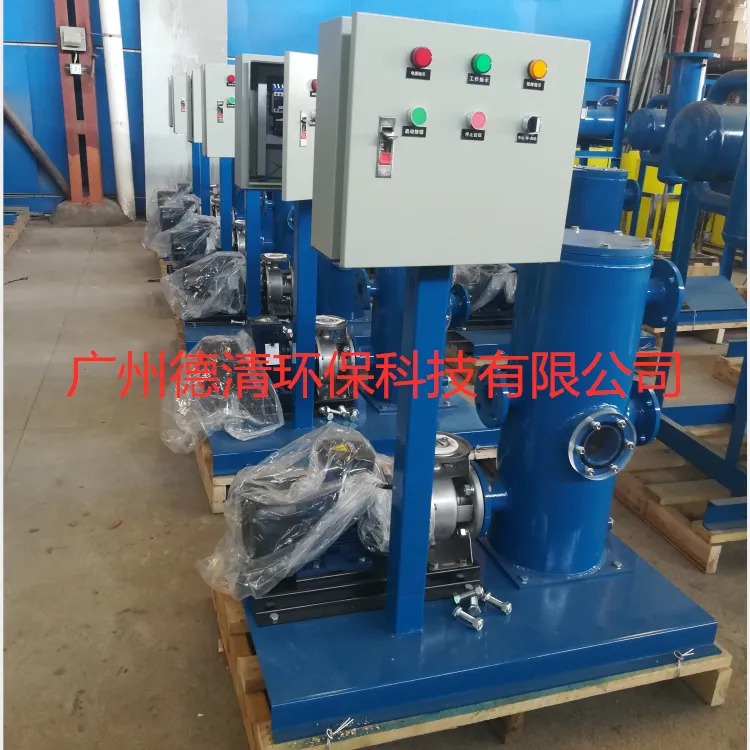

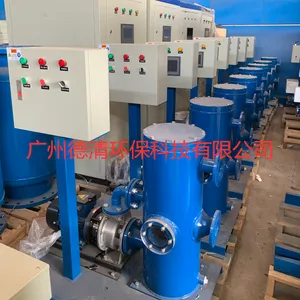

HCTCS系列冷凝器胶球自动在线清洗装置采用纯物理方法，利用系统自带水泵加压，将清洗胶球从发球器发送到冷凝器中，依靠水流产生的冲刷力和胶球与换热管壁产生的摩擦力擦洗掉换热管内壁的水垢、污垢以及微生物膜。在冷却水出口端通过收球器利用水流力学原理将球回收至发球机，从而完成一次清洗循环。控制器可设置清洗频率或时间，以及随空调主机的开启自动运行功能，实现全自动在线清洗。始终保持冷凝管内壁洁净，从而提高了冷凝器的热交换效率，降低能耗，提高能效，节省能源。
（二）冷水机组面临的问题与解决方案

中央空调冷水机组面临的问题：

1. 循环水不断地蒸发浓缩，水流速加快，迫使水含盐量增多，形成水垢；

2. 灰尘杂物的浸入而引起水的浊度上升，加快水垢形成速度；

3. 设备本身结构及材质因素而产生的沉积物及设备腐蚀；

4. 菌藻、微生物滋生。

    综合上述多种因素的作用，使冷凝器内壁产生严重的污垢、生物粘泥。污垢对热交换效率影响非常大，进而导致机组耗电剧增，尤其是生物沾泥，虽然非常薄，但对热效换效率的影响却达硬质结垢的十倍左右。而且这些污垢、生物粘泥会缩短冷凝器、压缩机等设备的使用寿命，严重者被迫停机。

    传统办法是人工清洗，通过化学水处理与机械清理等办法，不但成本投入之大，且会产生化学腐蚀，不能***解决问题。

    人工清洗不能实现对冷凝器连续在线的清洗，在清洗完后，只要机器连续运行24小时，冷清器就会重新被污染，效率再度降低，在清洗的间隔内，机组已经额外消耗了大量的能源。因此传统办法无法***根治冷凝器的腐蚀、结垢问题，同样存在热阻增大，额外耗能等弊端。

解决方案：冷凝器胶球在线清洗装置

   DQLNQ装置采用在线的连续清洗方法，能够***机组在运行过程中维持的效果。本清洗装置凭借其独到的技术特点及优势，在大型水冷却式中央空调系统领域具有广泛的应用价值，可以为用户带来非常客观的经济效益和社会效益。

应用范围：

• 中央空调冷水机组；

• 水冷管壳式冷凝器、蒸发器

• 所有采用水介质的管壳式换热器。尤其是工业企业，例如钢铁、化工、医药等场合，换热器效率的高低也直接关系到工艺水平或产品质量，因此DTLN装置的使用已成为正常生产的有效保障。

　（三）给用户带来的利益

• 降低空调机组消耗量10-30%；

• 保持管束持久清洁；

• 治理冷凝器管束腐蚀，延长冷凝器寿命；

• 优化热交换效率；

• 免除冷凝器人工清洗；

• 减少压缩机损耗，延长压缩机寿命。

评价利益的标准：

1．《采暖通风与空气调节设计规范》中指出：冷凝器温度越低，制冷系数越大，压缩机的耗电量越少，反之，当蒸发温度一定时，冷凝温度每增加1℃，压缩机单位制冷量的耗电功率增加4%。

2．在核对冷水机组冷却水进出口管路上的温度计***度，以及冷水机组冷凝器冷凝温度的***的基础上，安装XFLN装置以后：

• 对于新投入运行的冷水机组：在设计的额定工况及机组电流***比为***负荷情况下运行时，小时差△T的增加量不大于0.2℃。

• 对于在运行的冷水机组：用机械式毛刷捅炮机捅刷换热管内壁后，在设计的额定工况及机组电流***比为***负荷情况下运行时，小时差△T的增加量不大于0.2℃。

逆卡诺循环的制冷系数理论计算：

冷水机组运行效率受蒸发温度和冷凝温度的影响，蒸发温度一定时，冷凝温度越高，其运行效率越低。逆卡诺循环是制冷剂在热源温度（Th）及冷源温度（T0）之间以可逆方式完成的制冷循环，由两个定温过程和两个绝热过程组成，如图所示：1-2为制冷剂绝热压缩，温度由T0升高到Th；2-3为制冷剂在Th下定温放热；3-4为制冷剂绝热膨胀，温度由Th下降到T0；4-1为制冷剂在T0下定温吸热。其结果是消耗外功将热从低温热源（T0）移向高温热源（Th）。

（四）组成说明及型号参数

碳钢胶球泵，连接口径DN50、DN65、DN80，承压16bar、　　　　25bar，发球水量不小于7升/秒，3ｋｗ．


  内置微电脑控制器，可在线显示并记录运行状态，清洗循环次数，具有RS485接口。控制清洗球的发出、收回，并根据运行状态调节发球、收球的频率及次数。另可选配置：端差、清洗球数量及性能的在线显示及记录。电源：3*380V 50Hz，配电功率２.２KW-5.5KW,电力消耗小于1KW/天。　

不锈钢滤网，碳钢筒体，用于收集胶球，承压16bar、25bar，流速小于3.0M/S时，收球器局部阻力损失小于0.5M，有效通过面积大于连接管道截面积的3倍。
