参考标准

占地面积

整机尺寸（含动力系统、控制柜）（mm）

6000×2000×2700 (长×宽×高)

液压单元

脉冲模块

脉冲压力

0.1-1.2MPa

脉冲频率

0-1.5HZ

其中高频率针对于低膨胀量的试件/被

试件膨胀量越大能达到的频率越低

脉冲波形

正弦波、梯形波

脉冲次数

任意设定

试验件数量

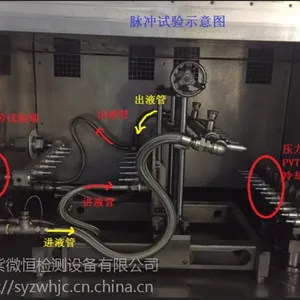

管路2-8件

工装连接方式

水平/U型吊装

最终协议为准的连接方式

控制方式

液压服控制和计算机控制

液压伺服驱动介质缸

压力测量精度

±0.5%FS

压力控制精度

±2%FS

介质系统模块

试验介质

按照标准要求配比的混合液

介质温度

-25℃～+150℃

介质总流速

冷却液总流速：4~20L/min(随着粘度的增加（温度越低粘度越大）流量会降低)

流量调节方式

交流变频

控温方式

PID调节

升温速率

从-20℃升至150℃时间内，速率0.5~1.5℃/min（空载线性）

升温速率

从150℃升至-20℃时间内，速率0.5~1.5℃/min（空载线性）

温度偏差

≤±2℃

管道介质吹扫系统

吹扫源

气压

吹扫压力

1-3bar

吹扫目的

实验前对测试设备进行清洗，***没有介质油残留在系统中

吹扫动作

手动操作

高低温气候单元

定制非标环境舱

温度范围

-40℃~180℃

内腔容积(m)

W1600mm×D1100mm×H1100mm

升温速率

-40℃~+180℃，平均速率0.5~2℃/分钟

空载线性

升温速率

+180℃~-40℃，平均速率0.5~2℃/分钟

空载线性

温度波动度

≤±1.0℃

温度均匀度

≤3.0℃

温度偏差

≤±2℃

振动系统

三轴

参数

执行机构：振动台

控制方式：电磁震动

振幅：±25mm

震动波形：正弦波

震动频率：0~20Hz无级可调

转动机构

圆周运动

参数

转动转速：20~150转/分

转动半径：随机R7.5/R5两种规格，可更换式结构

驱动机构：交流电机

转速调节方式：变频

控制单元

操作系统

操作界面

1.工业触摸显示器 15“+工业计算机

2.可在界面上可显示并控制介质温度、环境温度、脉冲次数、压力波形、升压/卸压时间、保压/间隔时间等

操作软件

Visual Basic 编译

报告格式

Microsoft Office

显示语言

中文

软 件/波形要求

调节方式

智能 PID 控制

传感器测量精度

+/-0.5%

升压/卸压时间

设定范围（0.10～5）s

保压/间隔时间

设定范围（0～100）s

上 位 机/下位机

工业计算机/全数字闭环控制器

特殊功能

远程实时协助监测功能，辅助实验人员监测实验过程，查看实验情况
