一、技术说明

 抽取冷凝法CEMS能够测量SO2、NOx、O2、温度、压力、流速、粉尘、湿度；

SO2、NOx采用紫外差分吸收光谱（DOAS）分析技术或红外线NDIR分析技术；

O2采用电化学氧电池；

湿度采用高温电容法；

温度、压力、流速分别采用热敏电阻（PT100）、压力传感器和皮托管微压差法；

粉尘采用激光后散射法；

紫外差分吸收光谱（DOAS）分析技术除了能够测量SO2和NOx外，还能够分析NH3、Cl2、H2S、O3等气体；

与抽取热湿法CEMS相比，本系统具有结构简单、可靠性高、响应速度快、维护方便等优点；

与原位法相比，分析仪具有支持在线校准、测量值波动小、可靠性高、设备维护简单等优点；

本分析仪整机结构紧凑，方便运输和安装。

系统运行数据采集率≥90%，系统提供的检测数据资料可用率≥90%，并具有查阅历史数据功能。

输出单位：对所检测烟气的各种参数，系统除在就地分析仪器面板上显示外还均以4～20mA标准模拟量信号输出。气态污染物浓度单位使用mg/Nm3，流量计测出流速信号应折算成体积流量Nm3/s输出，温度单位为℃。

系统能够真正实现无人职守运行，系统具有自诊断功能及主要部件故障报警功能，包括：测量元件/检测探头的失效、超出量程、采样流量不足、反吹压力低、采样头温度低、采样管线温度低、预处理系统故障、分析仪器故障等。

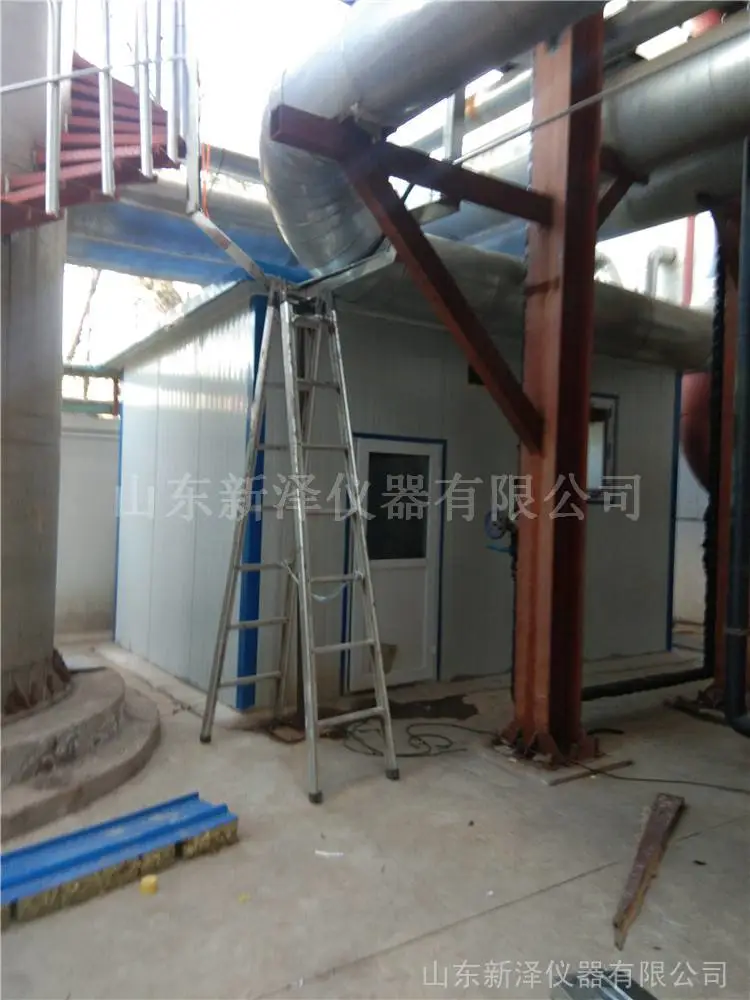

二、粉尘检测仪安装注意事项

粉尘仪安装法兰要与烟道壁保持垂直，光程在安装前应根据安装位置的实际尺寸进行确定。

安装法兰共有四个螺孔，其中一组对角安装螺孔的连线要与地平面相垂直。

因安装位置一般较高，要做好仪表防护措施，且外壳要可靠接地；

三、系统遵循***和规范

GB-12519-2010    分析仪器通用技术条件

ISA S5.1                仪表符号和标志

GB 50131-2007        自动化仪表工程施工及验收规范

GB 3095-2012       环境空气质量标准

GB/T16157—1996   固定污染源排气中颗粒物测定与气态污染物采样方法

GB50093—2002    自动化仪表工程施工及验收规范

GB 13223-2011     火电厂大气污染物排放标准

GB16297-1996      大气污染物综合排放标准

HJ75-2017         固定污染源烟气（SO2、NOX、颗粒物）排放连续监测技术规范

HJ76-2017         固定污染源烟气（SO2、NOX、颗粒物）排放连续监测系统技术要求及检测方法

HJ/T212—2017     污染源在线自动监控(监测)系统传输标准

HJ/T 352—2007     环境污染源自动监控信息传输、交换技术规范（试行）

HJ/T 47—1999      烟气采样器技术条件

HJ/T 48—1999      烟尘采样器技术条件

GB/T 15464-2008    仪器仪表包装通用技术条件

GB/T 191-2008      包装储运图示标志
