| 产品特性:隔离模块 | 是否进口:否 | 产地: |
| 加工定制:是 | 型号:KL-F053 | 品牌:昆仑海岸 |
| 使用范围:将直流信号经隔离输出控制系统 | 精度等级:±0.1%FS | 输入端:4mA~20mA(1路) |
| 输出端:4mA~20mA(2路) | 电源及功耗:DC 24V(15V~28V) | 外形尺寸:W16×H116×D110(mm) |
| 安装方式:35mm标准导轨卡式安装 | 通道隔离:输入-输出-电源之间隔离 | 工作运行温度:0°C~+60℃ |
| 整机重量:约110g~120g |
简介及说明 |
|---|
模拟量输入(直流信号,有源电流或电压) |
| 1. 用于将现场的电流或电压信号输入隔离转换。 2. 连接至现场的设备:直流电流或电压信号。 3. 连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。 |
| 产品特点 |
|---|
| KL-F051 直流信号输入隔离器,将各种输入的直流信号经隔离限能处理转换成所需的标准过程信号输出至控制系统或其它智能仪表。 本隔离器需要独立供电,供电电源-输入回路-输出回 路之间电磁隔离。 ● 将现场设备的直流信号输入。 ● 标准模拟信号电隔离。 ● 线性化输出,可选择 4~20mA,1~5V信号以及 其他所需的直流信号 ● 模块化表芯设计无需零点和满度调节。 ● 带有工作电源指示灯。 ● 单通道,一路输入一路输出,输入回路短路保护。 ● 即插即拔式接线端子,DIN导轨卡式安装。 |
| 标准功能 |
|---|

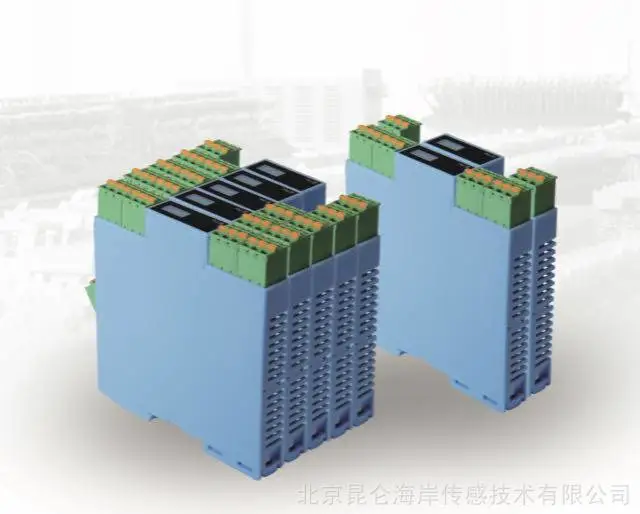

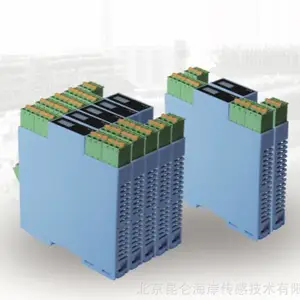

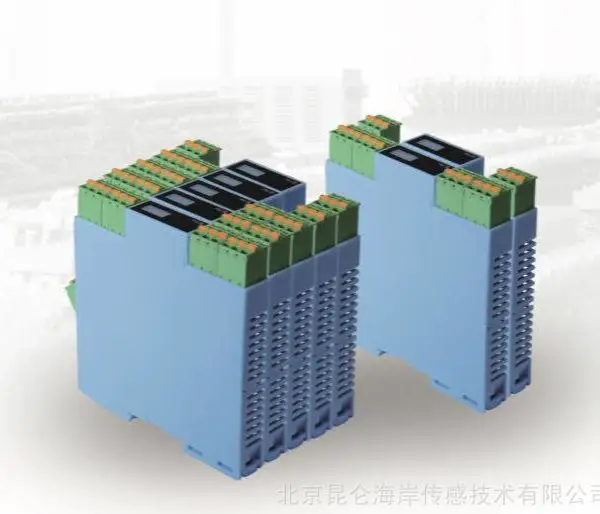

| 通用技术规格 ● 工作电源 独立的电源接线端子连接,电源:20~30VDC (无源或部分回路供电的信号隔离式安全栅,无需外加辅助电源) ● 隔离强度 输入回路 / 输出回路 / 供电电源 / 仪表外壳(以及 接线端子)之间 1500V~2500V AC /1分钟 50Hz ● 接线端子 拔插式接线端子 端子标号: 输入接线端 1、2、3、4、5、6 输出接线端 7、8、9、10、11、12 供电电源接线端 13-、14+ 适合截面积不超过 2.5mm2 的多股或单股电缆。 ● 安装方式 35mm 标准导轨卡式安装;建议采用垂直 安装形式(见垂直安装图示)。 ● 环境温度湿度限制 工作运行温度 0~+60℃ 运输储藏温度 -20~80℃ 相对湿度 5~95%RH ● 外形尺寸 昆仑海岸一入二出直流信号输入模块KL-F053 宽(厚)×高×深=W16×H116×D110(mm) (见外形尺寸图) ● 整机重量 约110g~120g ● 性能指标 标准精度: ±0.1%FS 温度漂移: ±0.015%/℃ 响应时间: ≤1s(0 → 90%) 稳定时间: ≤3s 电源电压变动影响:±0.1%(允许电压范围) 负载电阻变化影响:±0.1%/250Ω 通道隔离: 输入-输出-电源之间隔离 绝缘电阻: ≥100MΩ/500V DC(AC) 隔离能力: 1500VAC/1 分钟 50Hz 负载能力: ≤500Ω (电流输出4~20mA、0~20mA) ≥3KΩ (电压输出0~5V、0~10V) 抗电磁兼容性: 符合 IEC 61000 相关抗电磁标准 ![]() ![]() 产品结构 昆仑海岸一入二出直流信号输入模块KL-F053 卡装式构造;模块化表芯;ABS 材质机壳;拔插式端子。 1. 输入接线端 绿色标识,连接至现场设备 2. 电源指示灯: 仪表通电或处于正常工作状态时灯亮 3. 输出接线端 绿色标识,连接至控制系统或其它单元组合仪表 4. 左侧机壳盖 与仪表右面机壳紧密扣合,用合适工具可撬开 5. 电源接线端 2孔 3mm 供电电源接线 (13-/14+) 6. 透气散热孔 密集散热孔,通风对流设计 7. 产品标签粘贴部位 PET耐热材质标签,标注产品型号代码 及相关重要参数 8. 右侧机壳 为主体机壳构件,与左机壳盖扣合。 9. 安装卡口 35mm 标准 DIN 导轨卡式安装 |
