| 品牌:汗越阀门 | 材质:不锈钢 | 型号:YZ11X-10P |
| 连接形式:螺纹 | 适用介质:水 | 3C阀门类别:工业 |
| 公称通径:50mm | 结构形式:活塞式 | 压力环境:常压 |
| 工作温度:常温 | 标准:国标 | 流动方向:单向 |
| 驱动方式:水力控制 | 零部件及配件:阀体 | 形态:直通式 |
| 类型(通道位置):直通式 | 规格:50mm | 是否跨境货源:否 |

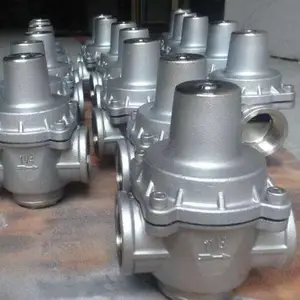

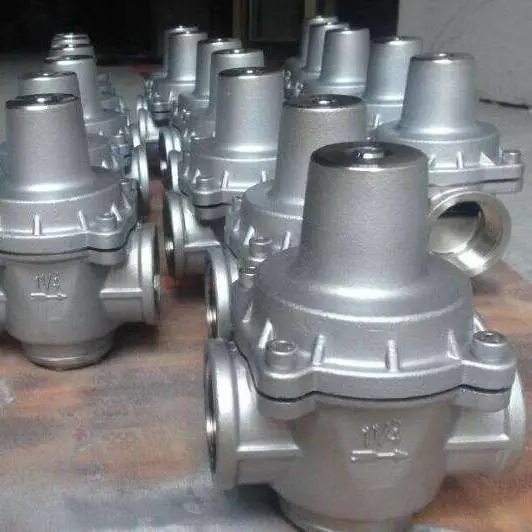

一、YZ11X支管减压阀产品概述
YZ11X支管减压阀包 括阀体、阀盖、密封件,阀体通过螺栓联接阀盖,阀盖内设置有调节螺杆、弹簧座、弹簧,其阀体前部进水口端设置有丝堵与阀杆连接组件构成的内反馈控制机构。 阀杆连接组件的阀杆下部通过前螺栓联接导向密封座,导向密封座设置在丝堵内,阀杆上部通过后螺栓联接有膜片、膜片压板,阀杆上设置有反馈孔,弹簧抵在膜片 压板上,丝堵螺纹连接阀体,由O型密封圈密封,膜片周边压在阀体和阀盖之间。
YZ11X支 管减压阀采用阀杆连接组件和丝堵组成内反馈控制机构,将压力反馈机构设置在阀门前部,阀后压力受阀前压力的影响很小,水流通畅,减压稳压精度高、效果好, 本产品结构紧凑,体积小,密封性好,噪音低,可广泛用于建筑给排水、石油、化工等管路,特别是支管路中稳压及减静压和减动压。
二、YZ11X支管减压阀主要零部件材料表
序号 | 零件名称 | 材料名称 | |||
1 | 阀 体 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
2 | 阀 盖 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
3 | 阀 杆 | ZCuAl10Fe3 | 304 | 316 | 316L |
4 | 膜 片 | 尼龙强化橡胶 | 尼龙强化橡胶 | 尼龙强化橡胶 | 尼龙强化橡胶 |
7 | O 型 圈 | NR/NBR | NR/NBR | NR/NBR | NR/NBR |
8 | 弹 簧 | 60Si2Mn | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 |
三、YZ11X支管减压阀主要技术规范表
公称压力PN(MPa) | 1.0 | 1.6 | 2.5 |
壳体试验压力(MPa) | 1.5 | 2.4 | 3.75 |
高压液密封试验压力(MPa) | 1.1 | 1.76 | 2.75 |
低压气密封试验压力(MPa) | 0.6 | 0.6 | 0.6 |
出口压力范围(MPa) | 0.05~0.6可调 | ||
设计制造 | GB/T 12244-2006 减压阀一般要求、JB/T 2205-2013 减压阀结构长度 | ||
螺纹标准 | GB/T 7306.1~7306.2-2000等 | ||
检验试验 | GB/T 12245-2006 减压阀性能试验方法 | ||
适用介质 | 水或物理性质类似于水的介质 | ||
工作温度 | 0℃~80℃ | ||
四、YZ11X支管减压阀主要外型尺寸表
尊敬的用户!如果你需订购我厂减压稳压阀产品,咨询时烦请说明公称压力、公称尺寸、进口压力、***进口压力、出口压力范围、工作介质、工作温度及流量等,本产品安装前应仔细核对使用情况是否与标牌规定相符;本阀可以水平安装、又可以垂直安装在管道上,其性能不变,但位置要方便维修,注意水流方向应与阀体所示的箭头一致。更多相关产品请浏览:
