| 品牌:GH/工恒 | 型号:Z941F46 | 连接形式:法兰 |
| 适用介质:各种高腐蚀化学介质 | 流动方向:单向 | 驱动方式:电动 |
| 用途:截止 | 压力环境:常压 | 规格:15-125 |
| 主体材料:铸铜 | 公称通径:15mm~125mm | 3C阀门类别:工业 |
| 密封形式:软密封型 | 外形:大型 | 零部件及配件:执行器 |
| 工作温度:高温 | 类型(通道位置):二通式 |

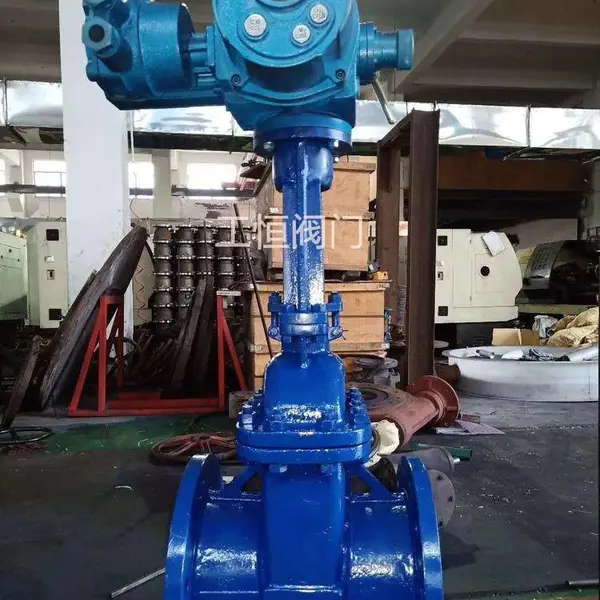

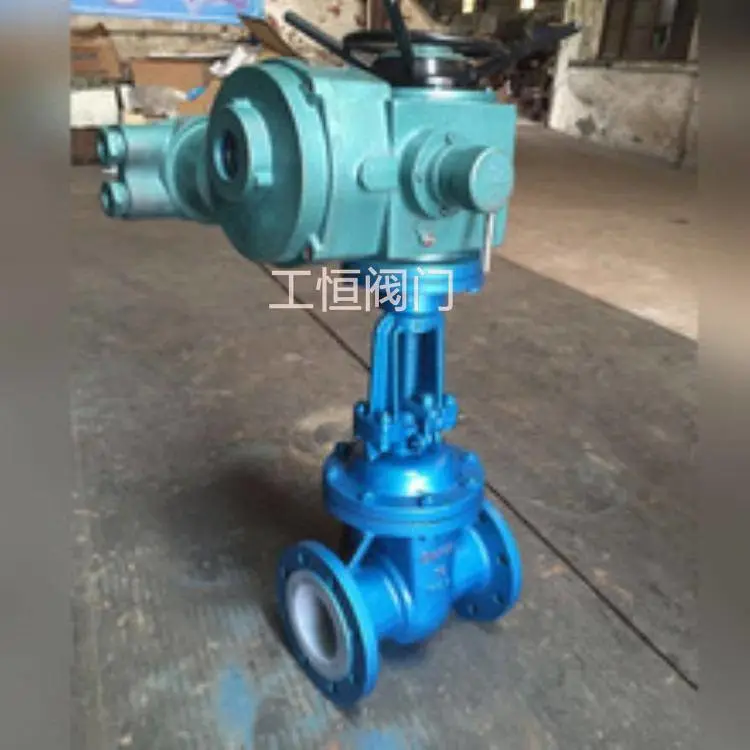

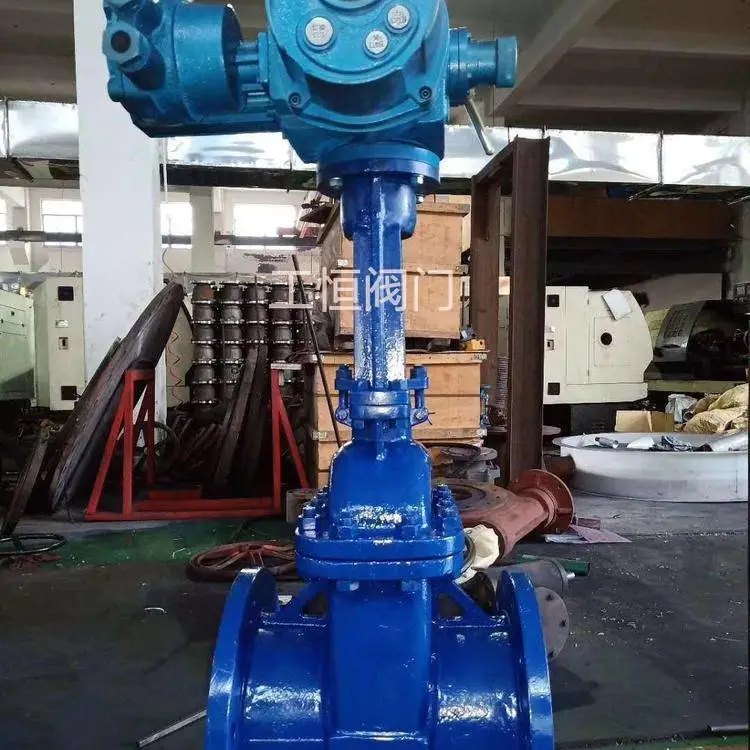

Z941F46衬氟电动闸阀
一、产品简介:
衬氟电动闸阀适用于腐蚀性介质的闸阀。适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、和各种有机酸,强氧化剂,FEP 还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。应用于水厂、电厂、化工、食品、造纸、医药等行业。
二、Z941F46衬氟电动闸阀产品特点:
1、阀体有扁体和圆体两种形状:GB阀门采用圆体,ANSI磅级阀门DN≤300Lb采用扁体,DN≥400Lb采用圆体,阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件,全部名衬FEP(F46)等氟塑料;
2、密封副为FPF(F46)/FEP(F46)或其它材料组合,摩擦系数小,启闭力矩低;
3、填料采用PTFE(F4)标准填料,密封性能好,维修更换方便;
4、带有弹性的闸板,可补偿闸板密封面与阀座密封面之间楔角偏差,吻合度好,密封效果理想;
5、介质可从两侧任意方向通过闸阀,适用于介质方向可能改变的管路上作用启闭装置。
三、零部件:
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | ***碳不锈耐酸铸阀 | ||
| Z | C | P | R | P L | R L | ||
| 1 | 阀体/端盖/闸板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 阀杆 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PTFE(F 4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 ) | |||||
| 4 | 填料/压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 5 | 填料 | PTFE(F 4 ) | PTFE(F 4 ) | PTFE(F 4 ) | |||
| 6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 7 | 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 8 | 紧固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 9 | 螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
| 10 | 手轮 | WCB | WCB | WCB | |||
四、性能规范:
| 性能规范 | 设计规范 | 结构长度 | 连接法兰 | 试验与检验 | 产品标识 | 供货规范 |
| GB/T 12232 (GB/T 12234) | AG/T 12221 | JB/T78;JB/T79 | GB/T 13927 | GB/T 12220 | JB/T 79 |
五、外形尺寸:
公称通径 | 标准值 | 参考值 | ||||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | Z-Фd | W | D0 | H | WT(Kg) | |
PN0.6MPa | ||||||||||||
15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-Ф12 | 100 | 100 | 120 | 5 |
20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4-Ф12 | 100 | 120 | 140 | 6 |
25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4-Ф12 | 120 | 130 | 150 | 7 |
32 | 11/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4-Ф14 | 120 | 156 | 185 | 10 |
40 | 11/2 | 240 | 130 | 100 | 80 | 3 | 16 | 4-Ф14 | 160 | 165 | 205 | 18 |
50 | 2 | 250 | 140 | 110 | 90 | 3 | 16 | 4-Ф14 | 160 | 350 | 400 | 25 |
65 | 21/2 | 270 | 160 | 130 | 110 | 3 | 16 | 4-Ф14 | 180 | 370 | 435 | 30 |
80 | 3 | 280 | 185 | 150 | 125 | 3 | 18 | 4-Ф18 | 180 | 430 | 510 | 43 |
100 | 4 | 300 | 205 | 170 | 145 | 3 | 18 | 4-Ф18 | 220 | 495 | 595 | 58 |
125 | 5 | 325 | 235 | 200 | 175 | 3 | 20 | 8-Ф18 | 220 | 610 | 735 | 100 |
