1、卧式端盖轴承压装机

(1)本款设备由钢板焊接而成，震动或回火时效后经过数控膛铣机床切加工而成。

(2)液压站选用叠加阀和电磁换向阀控制，采用自动变量柱塞油泵和Y系列电机

。(3)电气箱主控元件采用国内知名厂家。

(4)端盖装卡应用自制的模具，方便快捷。

(5)端盖压装机体是一个箱形整体，机床床体工作台上下活动，从而实现了压装机平稳升降动作。

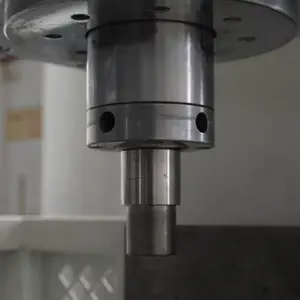

(6)机床的压装油缸是一个复合缸，由活塞杆。伸缩，弹簧。套筒等构成。

(7)压装端盖：首先把机床调整到相应高度，驱动油缸压头伸出，其顶在电机轴中心孔中，然后把油缸退回把定位胎具套在上，把端盖挂上，然后驱动油缸压头前进，端盖就压装到电机机壳上，压到位，压力升高，电接点耐震压力表发讯动作后控制油缸压头退回，退到位，装配线前进一个工位。

(8)装配一台电机，机动时间25秒更换胎具调整机床大约18秒。

(9)设备特点：机床可以升降适应不同电机高度。

青岛卧式轴承压装机/脚轮轴承压装机/轴承压装机来图设计 卧式轴承压装机：

采用钢板焊接（消除应力），液压系统全部封闭于机身中，在现实使用，维护中非常便利。根据不同转子调正“V”型工作台，手动按钮控制便捷，自动返回。特点：效***，压装质量好，胜过热套压装。

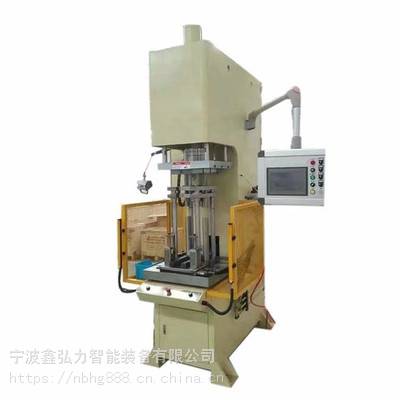

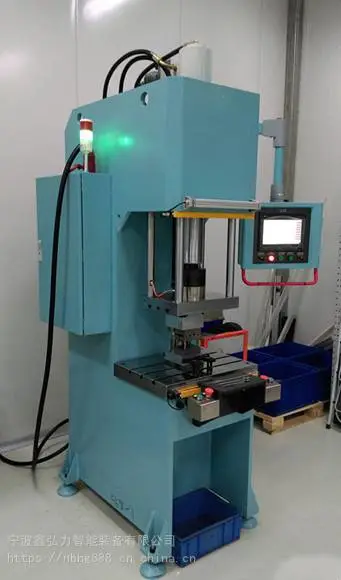

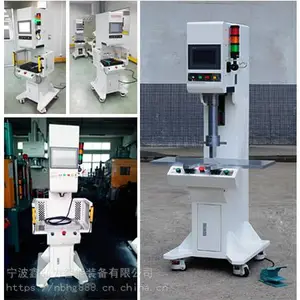

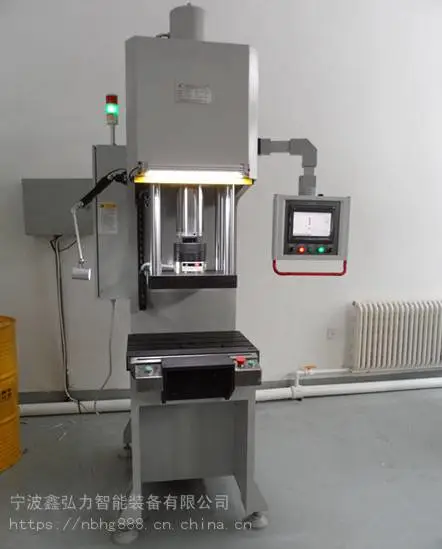

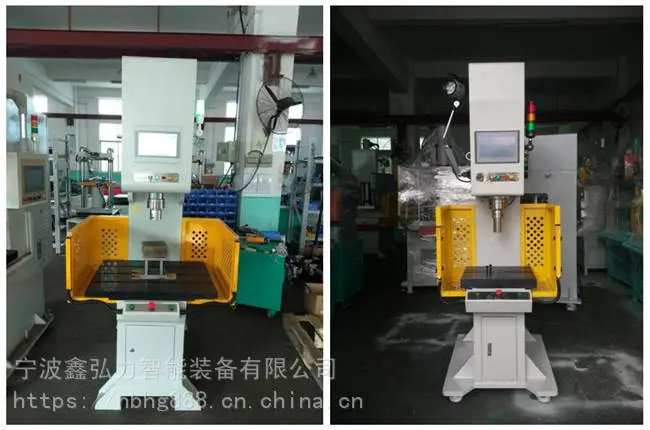

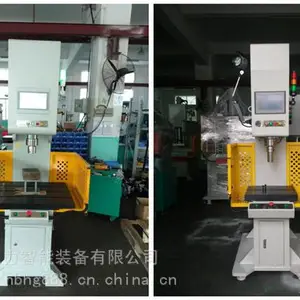

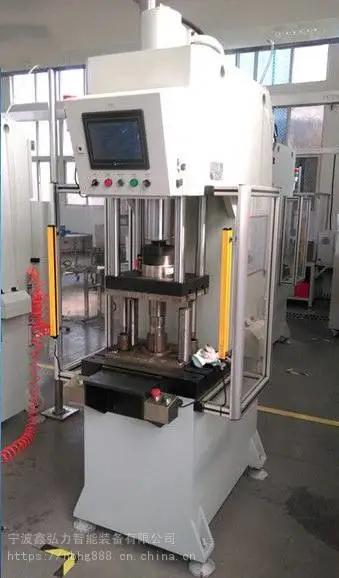

轴承压装机采用高性能PLC及触摸屏操作结构，该控制结构功能强大、开放、性价比高。力传感器、位移传感器经信号调理模块处理后由16bit AD模块进行高速采集。触摸屏作为主要的人机操作部分，具有设备实时数据显示、参数设置、命令的发送等功能。PLC直接处理外围的安全器件、按键、指示灯及工装动作等。PLC具有很强的灵活性和功能扩展性，运行稳定可靠。

青岛卧式轴承压装机/脚轮轴承压装机/轴承压装机来图设计设备功能：

（1）具有快进、探测、压装、保压、返回功能；

（2）多点压装质量在线判定，判定条件可根据用户要求设置，便于生产质量控制；

（3）压装曲线实时显示；

（4）有多种压装模式供用户选择；

（5）压力信号采集采用高精度信号调理模块和AD模块，采集数据稳定、可靠；

（6）具有完善的自诊断系统和软硬件保护。包括驱动系统过流、超载、极限保护等；

（7）通过触摸屏可根据要求设置设备参数、控制参数、传感器标定等；

（8）压装过程分段式控制，控制方式、加载速度、目标值可灵活设置；

（9）人机界面美观、人性化，具有分级权限管理；

（10）具有参数存储功能，更换工装后，不用重新设置参数，直接选择存储的参数即可；

（11）设备自动关闭启动功能，在设备未运行超过设定时间后，自动关闭启动；

（12）具有完善的安全保护措施
