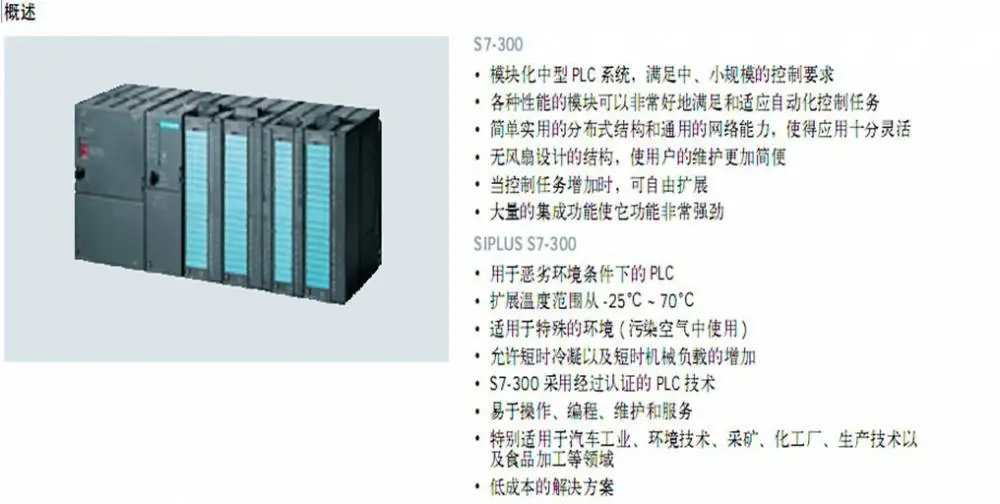

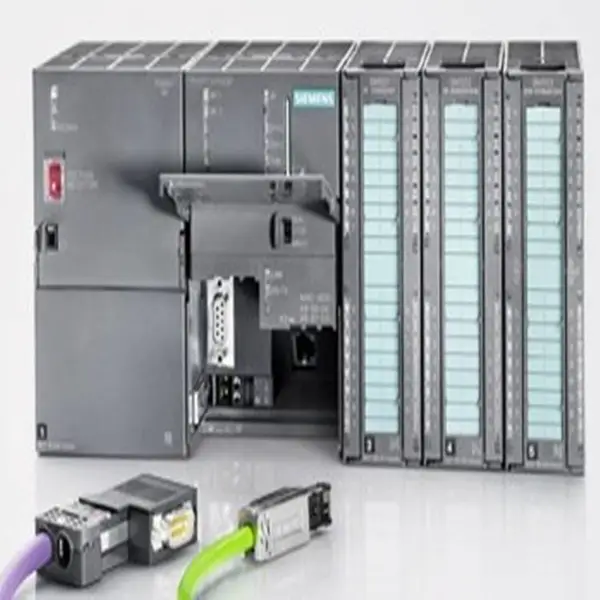

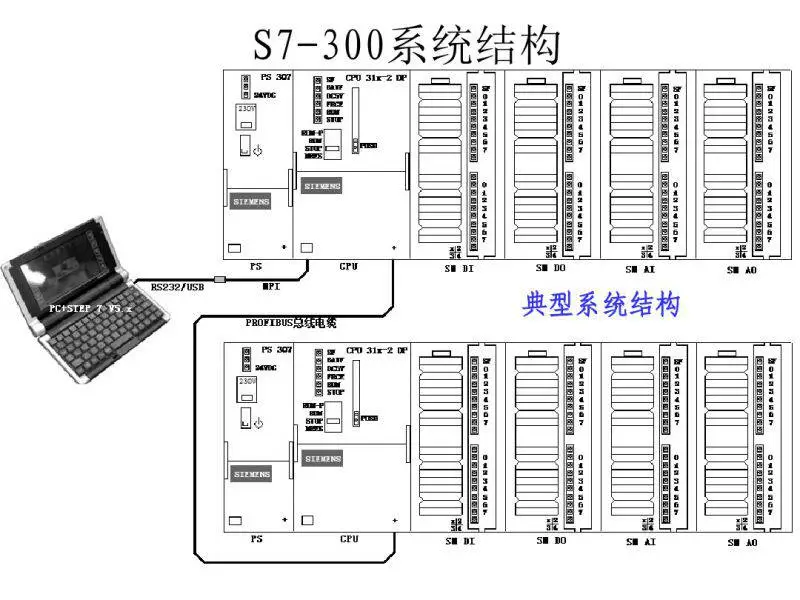

1．S7系列：传统意义的PLC产品，S7-200是针对低性能要求的小型PLC。S7-300是模块式中小型PLC，最多可以扩展32个模块。S7-400是大型PLC，可以扩展300多个模块。S7-300/400可以组成MPI、PROFIBUS和工业以太网等。2．M7-300/400：采用与S7-300/400相同的结构，它可以作为CPU或功能模块使用。具有AT兼容计算机的功能，可以用C，C＋＋或CFC等语言来编程。3．C7由S7-300PLC，HMI（人机接口）操作面板、I/O、通信和过程监控系统组成。4．WinAC基于Windows和标准的接口(ActiveX，OPC)，提供软件PLC或插槽PLC。S7-300系列PLC简介S7-300的CPU模块（简称为CPU）都有一个编程用的RS-485接口，有的有PROFIBUS-DP接口或PtP串行通信接口，可以建立一个MPI（多点接口）网络或DP网络。

　　1.电源模块2.后备电池3.24VDC连接器4.模式开关5.状态和故障指示灯功能的CPU的RAM为512KB，8192个存储器位，512个定时器和512个计数器，数字量65536I/O点，模拟量通道为4096。有350多条指令。一个数字量为1点，一个模拟量为16点。计数器的计数范围为1～999，定时器的定时范围为10ms～9990s。

　　图2-4多机架的S7-300PLC只需要扩展一个机架，可以使用价格便宜的IM365接口模块对。数字量模块：从0号机架的4号槽开始，每个槽位分配4个字节的地址，32个I/O点。模拟量模块：一个通道占一个字地址。从IB256开始，给每一个模拟量模块分配8个字。1．模块诊断功能可以诊断出以下故障：失压，熔断器熔断，看门狗故障，EPROM、RAM故障。模拟量模块共模故障、组态/参数错误、断线、上下溢出。2．过程中断数字量输入信号上升沿、下降沿中断，模拟量输入超限，CPU暂停当前程序，处理OB40。3．状态与故障显示LEDSF（系统出错/故障显示，红色）：CPU硬件故障或软件错误时亮。BATF（电池故障，红色）：电池电压低或没有电池时亮。DC5V（＋5V电源指示，绿色）：5V电源正常时亮。FRCE（强制，黄色）：至少有一个I/O被强制时亮。RUN（运行方式，绿色）：CPU处于RUN状态时亮；重新启动时以2Hz的频率闪亮；HOLD（单步、断点）状态时以0.5Hz的频率闪亮。STOP（停止方式，黄色）：CPU处于STOP，HOLD状态或重新启动时常亮。BUSF（总线错误，红色）。

　　只需要扩展一个机架，可以使用价格便宜的IM365接口模块对。数字量模块：从0号机架的4号槽开始，每个槽位分配4个字节的地址，32个I/O点。模拟量模块：一个通道占一个字地址。从IB256开始，给每一个模拟量模块分配8个字。1．模块诊断功能可以诊断出以下故障：失压，熔断器熔断，看门狗故障，EPROM、RAM故障。模拟量模块共模故障、组态/参数错误、断线、上下溢出。2．过程中断数字量输入信号上升沿、下降沿中断，模拟量输入超限，CPU暂停当前程序，处理OB40。3．状态与故障显示LEDSF（系统出错/故障显示，红色）：CPU硬件故障或软件错误时亮。BATF（电池故障，红色）：电池电压低或没有电池时亮。DC5V（＋5V电源指示，绿色）：5V电源正常时亮。FRCE（强制，黄色）：至少有一个I/O被强制时亮。RUN（运行方式，绿色）：CPU处于RUN状态时亮；重新启动时以2Hz的频率闪亮；HOLD（单步、断点）状态时以0.5Hz的频率闪亮。STOP（停止方式，黄色）：CPU处于STOP，HOLD状态或重新启动时常亮。BUSF（总线错误，红色）。
